Клеммный блок STME 6-DIO/L-R HV | 3035691 Phoenix Contact

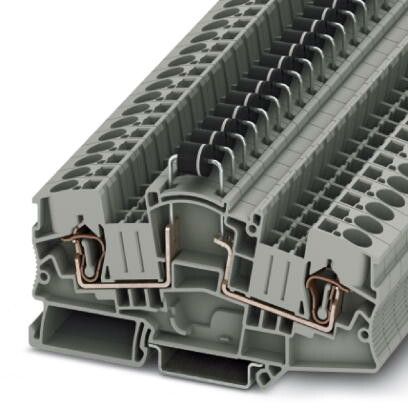

Клеммный блок STME 6-DIO/L-R HV от Phoenix Contact - компактное устройство для надёжного соединения слаботочных цепей в условиях широкого диапазона температур. Артикул 3035691 предназначен для монтажа в распределительных шкафах, автоматизированных системах управления и промышленной аппаратуре.

Назначение и область применения

STME 6-DIO/L-R HV используется для создания разъёмных соединений в цепях с высоким рабочим напряжением до 1000 В. Подходит для подключения сигнальных, управляющих и измерительных проводников малой мощности. Часто применяется в системах автоматизации, где требуется надёжная коммутация при минимальном занимаемом пространстве - например, в контроллерах PLC, реле, датчиках и модульных станциях.

Технические характеристики

• Номинальное напряжение: 1000 В - позволяет работать в сетях с повышенным потенциалом, включая промышленные системы управления.
• Номинальный ток: 5 А - рассчитан на постоянную нагрузку до этого значения; не рекомендуется для силовых цепей выше 5 А.
• Шаг подключения: 8,2 мм - стандартизированная плотность расположения клемм, совместима с большинством DIN-рейок и монтажных платформ.
• Минимальное сечение провода: 0,2 мм2 - поддерживает тонкие многожильные и одножильные проводники, часто используемые в слаботочных схемах.
• Количество клемм: 2 на один уровень, всего 1 уровень - обеспечивает два соединения в одном модуле.
• Рабочий температурный диапазон: от –60 C до +85 C - выдерживает экстремальные условия, включая холодные склады, уличные шкафы и промышленные зоны с термическими перегрузками.
• Цвет корпуса: серый - соответствует стандартному цветовому решению промышленной аппаратуры, легко идентифицируется в комплексе оборудования.

Совместимость и монтаж

STME 6-DIO/L-R HV монтируется на DIN-рейку типа TS35. Клеммы фиксируются винтовым зажимом - достаточно обычной отвёртки. Для подключения используются однопроволочные проводники сечением от 0,2 мм2. Максимальное сечение не указано - не следует использовать провода крупнее, чем требуется для тока 5 А. Установка возможна в любом положении, но предпочтительно - вертикально, чтобы исключить попадание пыли внутрь контакта.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-7-1 и VDE 0620. Обеспечивает электроизоляцию между контактами и корпусом, что гарантирует безопасность при работе с напряжением до 1000 В. Нет специальной защиты IP - не предназначен для открытых или влажных сред без дополнительного кожуха.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам в промышленной среде.
• Узкий шаг 8,2 мм - экономия места на рейке, особенно важно в плотных щитах.
• Стабильный контакт даже при длительной эксплуатации - благодаря качественной пружинной системе зажима.
• Работает при экстремально низких температурах - уникальное преимущество среди аналогичных клеммных блоков.

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой - требуются только однопроволочные жилы.
• Нельзя применять в цепях с током свыше 5 А - риск перегрева и выхода из строя.
• Отсутствует степень защиты IP - нельзя устанавливать в помещениях с высокой влажностью, пылью или брызгами воды без внешнего корпуса.
• Один уровень - не подходит для многофункциональных соединений, требующих более двух точек.

Примеры использования

• Подключение датчиков давления и температуры в холодильных установках.
• Соединение сигналов энкодеров и концевиков на конвейерных линиях.
• Распределение управляющих импульсов в системах HVAC в регионах с суровым климатом.
• Интерфейсы между контроллерами и исполнительными механизмами в морозильных камерах.

Практические советы

• Перед монтажом проверьте сечение провода - оно должно точно соответствовать 0,2 мм2. Более толстые провода не войдут в зажим.
• Затягивайте винты равномерно, без усилия - переусилие повредит контактную группу.
• При использовании в условиях низких температур - перед первым запуском дайте устройству адаптироваться к температуре окружающей среды минимум 30 минут.
• Для удобства обслуживания помечайте каждую клемму этикеткой - особенно в сложных схемах с множеством входов/выходов.
• STME 6-DIO/L-R HV - часть серии STME от Phoenix Contact. Все устройства этой серии имеют единый дизайн и совместимы по монтажу - можно заменять друг на друга без изменения планировки.
