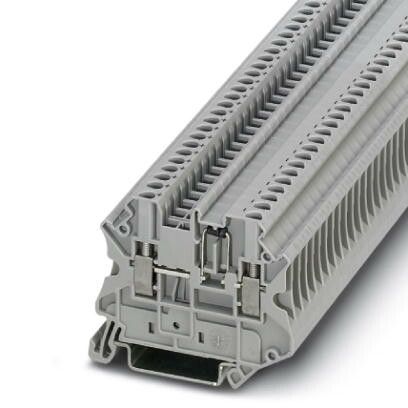

Блок клеммный UT 2.5-MTD-DIO/L-R, 0.5 А, 800 В Phoenix Contact 3064137

Клеммный блок UT 2,5-MTD-DIO/L-R от Phoenix Contact предназначен для надёжного соединения слаботочных сигналов в автоматизированных системах. Его компактная конструкция и высокая устойчивость к экстремальным температурам делают его подходящим решением для монтажа в плотных распределительных коробках и на промышленном оборудовании.

Назначение и область применения

Клеммный блок UT 2,5-MTD-DIO/L-R используется для коммутации слаботочных цепей с малым током до 0,5 А и напряжением до 800 В. Подходит для подключения датчиков, исполнительных механизмов, сигнализационных устройств и других элементов в системах управления, особенно там, где важна надёжность при перепадах температур.

Технические характеристики

• Ширина шага подключения: 5,2 мм - позволяет плотно располагать клеммы на DIN-рейке
• Номинальный ток: 0,5 А - рассчитан на работу с маломощными сигналами, не подходит для силовых нагрузок
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в цепях с повышенным потенциалом
• Сечение провода: 0,14 мм2 - одинаково для одножильных и многожильных гибких проводников
• Количество клемм: 2 на одном уровне - одно входное и одно выходное соединение
• Рабочая температура: от –60 C - выдерживает холодные условия, включая Arctic-зоны и холодильные установки
• Материал изоляции: класс V0 по UL57 - самозатухающий, не распространяет пламя
• Цвет корпуса: серый - совместим с промышленной цветовой стандартизацией
• Минимальная высота монтажа: 47,5 мм - требует свободного места сверху для доступа к зажимам

Совместимость и монтаж

UT 2,5-MTD-DIO/L-R монтируется на стандартную DIN-рейку типа TS 35/7,5 или TS 35/15. Для фиксации достаточно защёлкнуть корпус на рейке - дополнительные крепления не нужны. Зажимы работают по принципу винтового зажима: затягивать необходимо равномерно, чтобы не повредить тонкий проводник. Убедитесь, что зачищенная часть жилы соответствует 0,14 мм2 - слишком длинная или толстая жила не войдёт в контактный канал.

Безопасность и стандарты

Изоляционные материалы клеммного блока UT 2,5-MTD-DIO/L-R соответствуют классу горючести V0 по стандарту UL57 - материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это важно для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Устойчивость к крайне низким температурам - работает даже при –60 C, где другие аналоги становятся хрупкими
• Стандартный шаг 5,2 мм - легко интегрируется в существующие сборочные решения
• Поддержка как одножильных, так и многожильных проводов - снижает необходимость в переходниках
• Высокий класс защиты от возгорания - повышает безопасность в замкнутых электронных шкафах

Ограничения применения

• Не предназначена для токов выше 0,5 А - использование при больших нагрузках вызывает перегрев и выход из строя
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации проводов
• Минимальная высота монтажа 47,5 мм требует достаточного вертикального пространства - не подходит для очень компактных модульных плат
• Не имеет функции тестирования или отключения - нельзя проверить целостность цепи без демонтажа

Примеры использования

• Подключение датчиков температуры и давления на холодильных установках
• Соединение импульсных сигналов от энкодеров на промышленных станках
• Распределение сигналов управления в системах автоматизации в арктических регионах
• Формирование точечных соединений в контроллерах PLC внутри закрытых щитов

Практические советы

• Перед монтажом обязательно проверьте сечение провода - 0,14 мм2 является предельным значением; используйте специальный инструмент для зачистки
• Затягивайте винты рукой, без усилий инструментом - переусилие может повредить внутреннюю пластиковую конструкцию
• При использовании в условиях низких температур допускается предварительный прогрев клеммного блока перед первичным подключением
• UT 2,5-MTD-DIO/L-R от Phoenix Contact лучше всего сочетается с другими изделиями серии UT 2,5 - сохраняйте единый стиль сборки для удобства обслуживания
