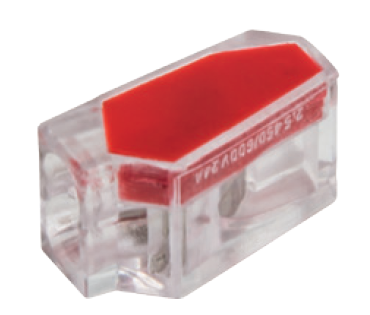

Клемма монтажная 71 865 NTC-NC-2-r (уп.5шт) Navigator 71865 19596

Клемма монтажная 71 865 NTC-NC-2-r от бренда Navigator — надёжное двухконтактное соединение для медных проводников с пружинным зажимом, рассчитанное на работу в жестких условиях. Упаковка содержит 5 единиц, что удобно для монтажа нескольких точек. Артикул 71865 соответствует серии NTC-NC, предназначенной для стационарных электрических соединений.

Назначение и область применения

Клемма монтажная 71 865 NTC-NC-2-r используется для соединения одножильных и многожильных медных проводов с втулочными наконечниками. Подходит для постоянных соединений в электрических цепях переменного тока с частотой 50–60 Гц. Применяется в распределительных щитах, на оборудовании, где требуется прочное и долговечное соединение без болтовых элементов.

Технические характеристики

• Количество контактов: 2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Поперечное сечение проводника: 1,5 – 2,5 мм² (для многожильных); 0,75 – 2,5 мм² (для одножильных)
• Тип присоединения: пружинный зажим — без инструмента, надёжное фиксирование за счёт усилия пружины
• Рабочая температура: от -30 °C до +110 °C
• Материал корпуса: полиамид — устойчив к механическим нагрузкам и химическим воздействиям
• Расположение входов: сбоку — позволяет компактную сборку в ограниченном пространстве
• Способ монтажа: на кабель — закрепляется непосредственно на проводе через наконечник
• Цвет: красный — визуальное отличие от других типов клемм

Совместимость и монтаж

Клемма 71 865 NTC-NC-2-r совместима только с втулочными наконечниками (гильзами) из меди. Без них провод нельзя вставить напрямую. Для монтажа:

• Зачистите конец провода на длину, указанную в документации наконечника (обычно 6–8 мм)
• Обожмите наконечник специальным клещами — важно соблюсти правильное давление
• Вставьте наконечник в зажим до характерного щелчка — проверьте, что он полностью вошёл
• Не используйте инструмент для затяжки — пружинный механизм сам обеспечивает контакт

Установка возможна на DIN-рейку, если есть соответствующий крепёж — в данном случае крепления в комплекте нет.

Безопасность и стандарты

Клемма соответствует требованиям к безопасности для электрооборудования, работающего при напряжении до 400 В и токе до 24 А. Материал корпуса — самоугасающий полиамид, не поддерживающий горение. Напряжение до 450 В, указанное в описании производителя, является предельным значением, но рабочее — 400 В. Не применяйте в цепях постоянного тока выше 400 В — не сертифицирована для таких условий.

Преимущества

• Отсутствие винтов — исключает риск ослабления контакта со временем
• Высокая надёжность при вибрациях — идеально для оборудования с движущимися частями
• Широкий диапазон температур — работает в холодных складах и нагреваемых помещениях
• Легкий монтаж — не требует отвертки или другого инструмента
• Яркая окраска — упрощает идентификацию в сложных схемах

Ограничения применения

• Не допускается использование без втулочных наконечников — попытка вставить голый провод повредит зажим
• Не подходит для алюминиевых проводов — материал и дизайн рассчитаны только на медь
• Не рекомендовано применение в средах с высокой влажностью без защиты — хотя корпус IP-класс не указан, внутренние части не герметичны
• Не следует использовать в цепях с импульсными перегрузками свыше 24 А — возможен выход из строя пружины

Примеры использования

• Подключение двигателей на конвейерах
• Соединение кабелей управления в системах автоматизации
• Фиксация проводов терморегуляторов и датчиков в промышленных установках
• Разводка внутри распределительных щитов вместо болтовых клемм
• Электрооборудование в пищевой и фармацевтической промышленности — благодаря устойчивости полиамида к моющим средствам

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника — даже небольшое отклонение снижает надёжность
• Используйте только качественные обжимные наконечники — дешёвые могут деформироваться и не войдут в зажим
• При замене старой клеммы — осмотрите зажим на предмет оплавления или трещин; если есть следы перегрева — замените всю клемму
• Для работы в местах с повышенной вибрацией — дополнительно зафиксируйте клемму 71 865 NTC-NC-2-r с помощью хомута или пластиковой планки
• Артикулы 71865 и 19596 — это один и тот же продукт, различаются только номера поставщика. Купив 5 штук в упаковке, вы получаете запас на несколько точек подключения.
