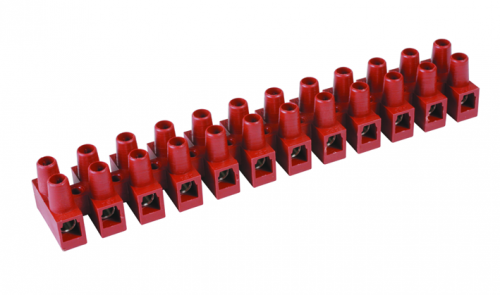

Колодка клеммная фибергласс ЗВИ, 2р,150°С,450V, 32A, 4мм.кв. | 43302FV DKC ДКС

Клеммник DKC (ДКС) 43302fv - двухполюсная винтовая клеммная колодка из фибергласса, рассчитанная на работу при токе до 32 А и напряжении до 450 В. Подходит для надежного соединения проводов сечением 0,75–4 мм2 в условиях повышенных температур и агрессивных сред. Применяется в промышленном оборудовании, где важны термостойкость и долговечность.

Назначение и область применения

Клеммник DKC 43302fv предназначен для создания прочных и безопасных электрических соединений между проводами в распределительных щитах, пультах управления, силовых цепях и других устройствах. Его используют там, где требуется устойчивость к нагреву, вибрации и химическому воздействию. Особенно актуален в системах с высокими рабочими температурами - например, рядом с нагревательными элементами, частотными преобразователями или сварочным оборудованием.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество полюсов: 2
• Сечение проводника: 0,75–4 мм2
• Тип соединения: винтовое
• Рабочая температура: от -20 C до +150 C
• Материал корпуса: фибергласс (термостойкий диэлектрик)
• Материал контактов: бронза OT58 с никелевым покрытием
• Количество клемм на полюс: 2 (по одному входу и выходу)
• Класс воспламеняемости: V0 (не поддерживает горение)
• Ширина: 20,3 мм
• Цвет: красный
• Положение подключения: сбоку
• Способ монтажа: непосредственная установка (на DIN-рейку или поверхность)

Совместимость и монтаж

Клеммник DKC 43302fv не требует специальных креплений - он устанавливается прямо на плоскую поверхность или на DIN-рейку с помощью фиксирующих выступов (длина корпуса позволяет использовать стандартные рейки). Для подключения используйте отвертку с плоским жалом. Зажимайте провод до упора, но без чрезмерного усилия - перетягивание повреждает контактную пластину. Убедитесь, что зачищенный конец провода имеет длину 6–8 мм, чтобы обеспечить плотный контакт. Оба полюса имеют одинаковое устройство: каждый содержит два зажима - для входного и выходного провода, что позволяет организовать последовательное соединение без дополнительных перемычек.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для промышленного оборудования. Корпус выполнен из фибергласса класса V0 - материал самозагасает при возгорании и не распространяет пламя. Никелевое покрытие контактов снижает окисление и увеличивает срок службы в условиях влажности. Температурный диапазон от -20 до +150 C делает клеммник пригодным для работы в суровых условиях, включая помещения с высокой тепловой нагрузкой.

Преимущества

• Высокая термостойкость: фибергласс сохраняет форму и изоляционные свойства даже при 150 C - выше, чем у обычных пластиков.
• Устойчивость к химическим веществам: корпус не реагирует на масла, растворители и агрессивные пары.
• Надежное винтовое соединение: минимизирует риск ослабления контакта при вибрации.
• Два клеммы на полюс: позволяют легко формировать цепочки без внешних перемычек.
• Ярко-красный цвет: упрощает визуальную идентификацию и группировку цепей.

Ограничения применения

Не применяйте клеммник DKC 43302fv в условиях постоянного погружения в жидкость - хотя он устойчив к влаге, IP-класс защиты не указан, значит, герметичность не гарантирована. Также не рекомендуется использовать для проводов меньше 0,75 мм2 - они плохо фиксируются в крупных зажимах и могут выпасть при механическом воздействии. Не допускайте многократного демонтажа одного и того же провода - это приводит к износу резьбы и потере надежности соединения.

Примеры использования

• Подключение двигателей и насосов в промышленных станках.
• Соединение цепей управления в системах автоматизации (PLC, реле).
• Разводка питания в печных и термических установках.
• Объединение проводов в распределительных шкафах с высокой плотностью компоновки.
• Электрооборудование в пищевой и химической промышленности, где важно сопротивление агрессивной среде.

Практические советы

• Перед монтажом всегда зачищайте провода до металлического блеска - оксиды снижают проводимость.
• Используйте только медные провода - алюминий не совместим с этим типом клемм.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно в вибрирующих системах.
• При необходимости замены - отключите питание, так как клеммник не имеет функции отключения под нагрузкой.
• Для удобства сборки можно комбинировать несколько таких клеммников в ряд - их ширина 20,3 мм позволяет плотно размещать их на DIN-рейке без зазоров.
