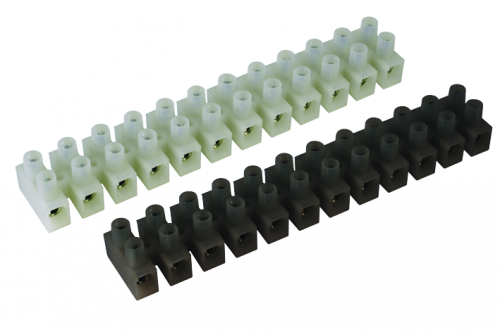

Колодка клеммная полипропилен ЗВИ черный, 12р, 85°С, 450V, 32A, 6мм.кв | 43312PL/R DKC ДКС

Клеммная колодка DKC Quadro 43312pl/r - это компактное, надёжное устройство с 12 полюсами для безопасного и удобного соединения проводов сечением до 6 мм2 в распределительных щитах, автоматике и промышленном оборудовании. Корпус изготовлен из полипропилена, что обеспечивает устойчивость к механическим нагрузкам и широкий диапазон рабочих температур.

Назначение и область применения

Клеммная колодка DKC Quadro 43312pl/r предназначена для создания разъёмных электрических соединений между проводниками в цепях постоянного и переменного тока. Подходит для использования в силовых и слаботочных системах: панелях управления, станках, конвейерах, освещении, HVAC-системах и других устройствах, где требуется надёжное и легко обслуживаемое соединение.

Технические характеристики

• Количество полюсов: 12
• Количество клемм на полюс: 2 (возможно подключение входного и выходного провода)
• Максимальное сечение жилы: 6 мм2
• Номинальный ток: 41 А (при 85 C); допускается использование до 32 А при более высокой температуре окружающей среды
• Номинальное напряжение: 450 В
• Тип соединения: винтовое - фиксация провода затяжкой винта
• Материал корпуса: полипропилен - устойчив к ударам, вибрациям, не трескается при низких температурах
• Материал контактов: бронза OT58 с никелевым покрытием - снижает окисление, повышает срок службы
• Рабочая температура: от -20 C до +85 C
• Цвет корпуса: чёрный
• Габариты: ширина 20,2 мм, высота 17,4 мм
• Класс воспламеняемости: V2 - материал самотушится после удаления источника пламени
• Позиция подключения: сбоку - позволяет плотно укладывать несколько колодок рядом

Совместимость и монтаж

Клеммная колодка DKC Quadro 43312pl/r монтируется непосредственно на DIN-рейку 35 мм без дополнительных креплений. Установка осуществляется защёлкиванием - достаточно совместить выступы на основании с рейкой и нажать до характерного щелчка. Для демонтажа используйте отвертку для поддевания фиксатора снизу. Соединение проводов выполняется винтом - не требует специальных инструментов, достаточно обычной крестовой отвёртки. Обязательно проверьте, чтобы провод был полностью вставлен и хорошо затянут - недостаточно плотное соединение вызывает нагрев.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для оборудования класса II. Класс воспламеняемости V2 гарантирует ограниченную горючесть материала корпуса. Применение в условиях повышенной влажности или запылённости возможно, но не рекомендуется без защиты (например, в герметичных корпусах), так как степень защиты IP не указана и не гарантирована.

Преимущества

• Ударопрочный полипропиленовый корпус - не деформируется даже при частых вибрациях
• Никелированные бронзовые контакты - минимизируют окисление и увеличивают срок службы
• Компактные габариты - позволяют размещать много полюсов на малой площади
• Подключение сбоку - упрощает маршрутизацию проводов и экономит место в щите
• Стандартный шаг 20,2 мм - совместим с большинством аналогичных решений

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников - возможен перелом жил при затяжке
• Максимальная температура 85 C - нельзя использовать в местах с локальным перегревом (например, рядом с мощными преобразователями без теплоотвода)
• Отсутствие защиты IP - не применяется в открытых, сырых или пыльных помещениях без дополнительной оболочки
• Запрещено применение в цепях выше 450 В - риск пробоя изоляции
• Не рассчитана на частую перестановку проводов - многократное ослабление/затяжка винта снижает контактное давление

Примеры использования

• Распределительная коробка на производстве - соединение проводов от датчиков и исполнительных механизмов
• Щит управления насосной станцией - коммутация фаз и нулевых проводов
• Осветительная система - группировка линий питания LED-светильников
• Автоматизация зданий - подключение терморегуляторов и реле

Практические советы

• Перед монтажом обязательно зачистите провода до 9–10 мм - слишком длинная зачищенная часть может замкнуть соседние клеммы
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - это исключит обрыв жил и повысит надёжность
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно в условиях вибраций
• При сборке нескольких колодок DKC Quadro 43312pl/r в ряд соблюдайте минимальный зазор 5 мм между ними - для лучшей вентиляции
• Не смешивайте провода разного сечения в одной клемме - это нарушает равномерность контакта и создаёт точку перегрева
