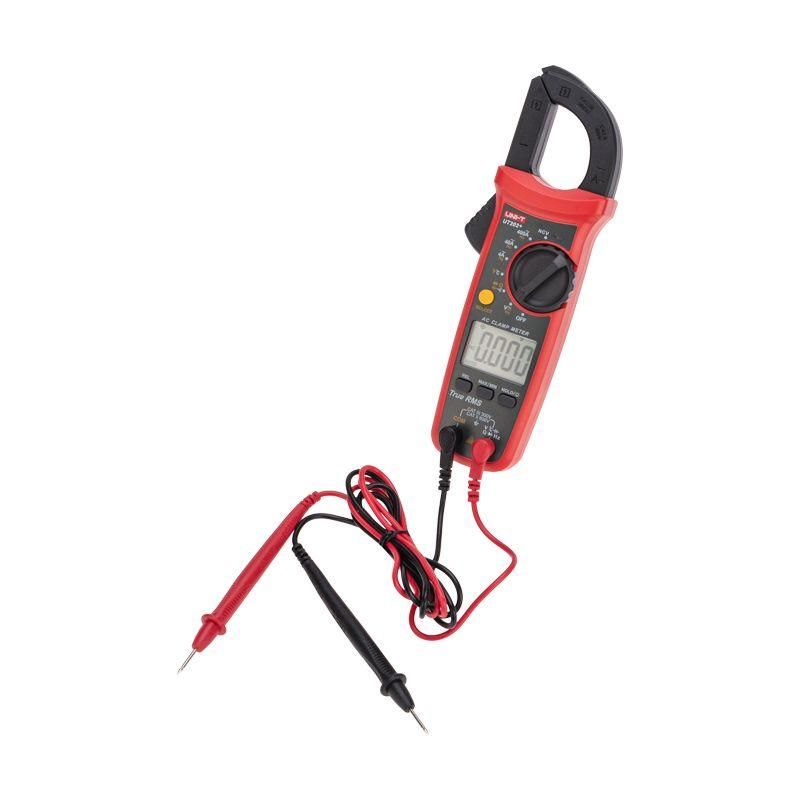

Клещи токоизмерительные UNI-T UT202+ SDS - многофункциональный цифровой прибор для безопасного измерения тока, напряжения, сопротивления и других параметров без разрыва цепи. Подходят для диагностики электрооборудования, обслуживания систем автоматизации и работы в условиях ограниченного доступа. Бренд UNI-T и артикул 13-1061 указывают на надежную серийную продукцию, предназначенную для профессионального использования.

Назначение и область применения

Клещи UNI-T UT202+ SDS предназначены для измерения переменного и постоянного тока, напряжения, сопротивления, емкости и температуры. Удобны там, где нельзя разрывать цепь - например, при работе с силовыми кабелями, двигателями, распределительными щитами и автоматикой. Применяются в энергетике, ремонте оборудования, на производстве и в сервисных службах.

Технические характеристики

• Измерение тока: переменный ток до 400 А (диапазоны: 4 A / 40 A / 400 A, точность +-(2 % + 10))
• Измерение напряжения: переменное и постоянное до 600 В (диапазоны: 4 V / 40 V / 400 V / 600 V, точность +-(0.8 % + 5) для переменного, +-(0.5 % + 2) для постоянного)
• Сопротивление: от 400 Ом до 40 МОм (точность +-(0.8 % + 2))
• Емкость: от 4 нФ до 4000 мкФ (точность +-(4 % + 5))
• Температура: от –40 C до +1000 C с термопарой (точность +-(1.5 % + 5))
• Частота: измерение тока и напряжения в диапазоне 10 Гц–10 кГц (точность +-(1 % + 5))
• Экран: ЖК-дисплей 37×25 мм, 4000 отсчетов, с подсветкой
• Питание: две батарейки AAA
• Размеры: 215 × 63 × 36 мм
• Масса: 250 г
• Диаметр раскрытия клещей: 28 мм - позволяет захватывать кабели до 16 мм2

Совместимость и монтаж

Клещи UNI-T UT202+ SDS совместимы со стандартными измерительными щупами и термопарой, входящими в комплект. Для измерения тока достаточно замкнуть клещи вокруг одного провода - фазного или нулевого. Нельзя использовать для одновременного охвата нескольких проводов - это исказит показания. Щупы подключаются к разъемам на корпусе: COM (черный) и VΩmA (красный). Температурная термопара подключается к тому же разъему VΩmA.

Безопасность и стандарты

Устройство соответствует требованиям безопасности CAT III 600 В и имеет защиту от перегрузки (индикация «OL» на экране). Клещи прошли тест на падение с высоты 1 метр - прочны при случайном ударе. Индикация разряда батареи предупреждает о необходимости замены перед работой. Автоматическое выключение через 15 минут снижает расход батарей.

Преимущества

• True RMS: точно измеряет несинусоидальные формы тока - важно для современных нагрузок (частотные преобразователи, светодиоды, ЭПРА)
• NCV: бесконтактный детектор напряжения позволяет быстро найти живую жилу без контакта с проводником
• Data Hold: фиксирует показания на экране - удобно при измерении в труднодоступных местах
• REL: режим «относительных измерений» устраняет влияние собственного сопротивления щупов или паразитных сигналов
• Автовыбор диапазона: не требует ручного переключения пределов измерений
• Подсветка экрана: обеспечивает видимость в темноте или внутри щита

Ограничения применения

• Не подходят для измерения токов выше 400 А - возможна перегрузка и повреждение устройства
• Точность измерения температуры зависит от качества контакта термопары; не рекомендовано для контроля поверхностей с быстрый изменением температуры
• NCV-детектор реагирует на любое электромагнитное поле - может давать ложные срабатывания рядом с мощными источниками помех
• Запрещено использовать в условиях повышенной влажности или при наличии открытых токоведущих частей без защиты
• Не предназначены для измерения импульсных или высокочастотных сигналов выше 10 кГц

Примеры использования

• Проверка потребляемого тока двигателем насоса в щите управления
• Поиск неисправности в цепи освещения с помощью прозвонки и измерения сопротивления
• Контроль нагрева клемм в распределительном щите с помощью термопары
• Обнаружение скрытого напряжения в стене перед сверлением с помощью NCV
• Настройка частотного преобразователя - True RMS гарантирует правильные показания даже при искаженной форме сигнала

Практические советы

• Перед каждым измерением тока убедитесь, что клещи полностью закрыты и находятся на одном проводе - не охватывайте несколько жил сразу
• Для точного измерения температуры плотно прикрепляйте термопару к поверхности металла, используя изоленту или зажим
• Если экран показывает «OL» - прекратите измерение: вероятно, превышен предел или есть обрыв
• Заменяйте батарейки при появлении индикации разрядки - слабый заряд влияет на точность
• Храните устройство в чехле - он защищает от механических повреждений и потери щупов
• При использовании в условиях сильных электромагнитных помех (например, возле частотников) доверяйте только прямому измерению, а не NCV
