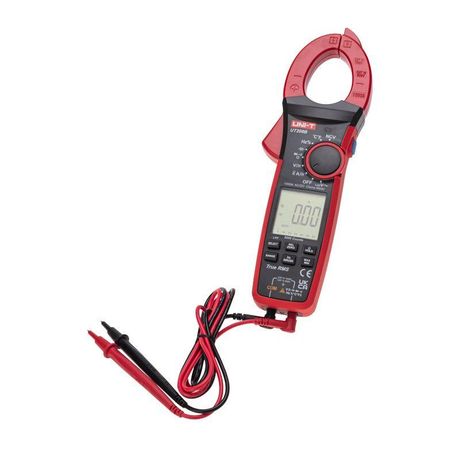

Токовые клещи UNI-T UT208B | 13-1068 SDS MEET

Клещи токовые UT208B - многофункциональные цифровые токовые клещи от UNI-T, предназначенные для точного измерения тока, напряжения, сопротивления и других параметров в условиях промышленной эксплуатации. Устройство сочетает бесконтактное измерение тока до 1000 А с возможностью работы в режиме True RMS, что обеспечивает надёжность в сетях с несинусоидальной формой сигнала.

Назначение и область применения

Клещи токовые UT208B используются для быстрого и безопасного измерения тока без разрыва цепи. Подходят для диагностики электрооборудования в энергетике, на производстве, в HVAC-системах, на транспорте и в ремонтных мастерских. Особенно эффективны при работе с высокими пусковыми токами двигателей, частотными преобразователями и сложными нагрузками.

Технические характеристики

• Измерение переменного тока: до 1000 А (True RMS), пусковой ток до 1000 А
• Измерение постоянного тока: до 1000 А
• Измерение переменного и постоянного напряжения: до 1000 В
• Измерение сопротивления: до 60 МОм
• Измерение ёмкости: до 60 000 мкФ
• Измерение частоты: от 10 Гц до 10 МГц
• Измерение коэффициента заполнения (скважности): 10–90%
• Измерение температуры: от -40C до +1000C (с термопарой)
• Ширина зажима и диаметр отверстия: 42 мм
• Дисплей: 6000-count, с аналоговой графикой (31 деление)
• Питание: 3 батарейки AAA
• Автоматический выбор диапазона, автоотключение через 15 минут
• Функции: Data Hold, прозвонка цепи, проверка диодов, NCV-детектор напряжения, LPF-фильтр

Совместимость и монтаж

Клещи токовые UT208B совместимы со стандартными измерительными щупами и термопарой, входящими в комплект. Открытый зажим позволяет легко захватывать жилы кабелей диаметром до 42 мм. Для измерения больших токов (до 3000 А) можно использовать опциональный гибкий токовый пробник (не входит в базовую комплектацию). Нельзя применять клещи для измерения токов выше 1000 А без внешнего датчика. Кабели должны быть изолированы - работа с оголёнными проводами опасна!

Безопасность и стандарты

Устройство соответствует классу безопасности CAT IV 600 В и CAT III 1000 В, что допускает использование в распределительных щитах и на вводах объектов. Защита IP40 - против попадания твёрдых частиц, но не от воды. Не используйте в сырых помещениях или при наличии брызг. Все измерения выполняются в соответствии с требованиями IEC 61010-1.

Преимущества

• True RMS - точные измерения даже при искажённой форме тока (частотники, светодиоды, ЭПРА)
• NCV-детектор - выявляет наличие напряжения без контакта, повышает безопасность
• Фильтр низких частот (LPF) - исключает помехи от частотных преобразователей
• Графическая шкала - наглядно отображает изменения величины, удобно при динамических процессах
• Data Hold - фиксирует показания, когда невозможно видеть экран (например, в узком месте)
• Автоматический выбор диапазона - снижает риск ошибок при переключении

Ограничения применения

• Не измеряет ток выше 1000 А без гибкого пробника
• Не работает с токами ниже 0,1 А - чувствительность недостаточна для микросхем
• Температурный диапазон ограничен: не применяйте при температурах ниже -10C и выше +50C вне помещений
• Запрещено использовать в взрывоопасных зонах
• Не предназначен для длительного непрерывного измерения - после 10 минут работы рекомендуется пауза

Примеры использования

• Проверка пускового тока двигателя насоса в системе водоснабжения
• Диагностика потребления тока в частотном преобразователе конвейера
• Поиск утечек в цепях освещения с LED-лампами
• Измерение тока в силовом кабеле перед заменой автомата
• Контроль температуры корпуса трансформатора с помощью термопары

Практические советы

• Перед измерением тока убедитесь, что клещи полностью закрыты - зазор снижает точность
• Для измерения малых токов (<10 А) лучше использовать щупы, а не клещи - чувствительность выше
• При использовании NCV-детектора держите клещи параллельно проводу, чтобы избежать ложных срабатываний
• Замена батареек требуется при появлении символа “BAT” на дисплее - работать с разряженными элементами нельзя
• Храните устройство в чехле - удары и пыль могут повредить механизм зажима
• При измерении температуры убедитесь, что термопара плотно прилегает к поверхности - воздух между датчиком и объектом даёт погрешность
