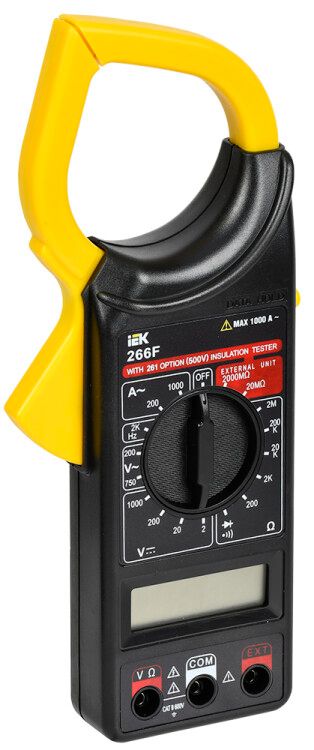

Токоизмерительные клещи Expert 266F | TCM-1F-266 IEK

Токоизмерительные клещи Expert 266F - многофункциональный измерительный прибор от бренда IEK, предназначенный для бесконтактного измерения тока, напряжения и сопротивления в электрических цепях. Артикул tcm-1f-266 обеспечивает надёжную работу в условиях ремонта, диагностики и монтажа оборудования на объектах с напряжением до 1000 В.

Назначение и область применения

Токоизмерительные клещи Expert 266F используются для измерения переменного и постоянного тока, напряжения AC/DC, сопротивления и проверки целостности цепи. Подходят для работы с проводами и кабелями в распределительных щитах, на станках, в системах автоматизации, HVAC и других промышленных и бытовых сетях. Особенно эффективны там, где необходимо снимать показания без размыкания цепи - например, при диагностике нагрузки на линиях или выявлении утечек тока.

Технические характеристики

• Диапазон измерения переменного тока: 0–1000 А
• Измерение постоянного тока: да (диапазон не указан - требуется уточнение в документации)
• Измерение переменного напряжения: да (до 1000 В)
• Измерение постоянного напряжения: да (до 1000 В)
• Измерение сопротивления: да, до 2 МОм
• Проверка целостности цепи: есть (звуковая сигнализация)
• Размер отверстия клещей: 50 мм - позволяет захватывать кабели до 16–25 мм2
• Тип индикации: цифровой ЖК-дисплей
• Питание: 9 В (батарейка типа 6LR61)
• Выбор диапазона: ручной
• Функции: измерение высших гармоник, пикового значения, индукции; режим сохранения данных (Hold)
• Категория безопасности: CAT II - для использования в бытовых и коммерческих сетях с низким уровнем переходных перенапряжений
• Материал корпуса: пластик
• Цвет: черный
• Гарантия: 12 месяцев

Совместимость и монтаж

Клещи Expert 266F совместимы со всеми типами одиночных проводов и кабелей, помещаемых внутрь отверстия 50 мм. Для измерения тока достаточно замкнуть клещи вокруг одного провода - другие жилы в кабеле не влияют на результат. Щупы для измерения напряжения и сопротивления подключаются через стандартные гнёзда COM и VΩ. Не требуют внешнего питания кроме батарейки 9 В. Кабель щупов не имеет защиты от перегрузки - не используйте для измерений выше 1000 В.

Безопасность и стандарты

Устройство соответствует категории безопасности CAT II, что допускает применение в бытовых и офисных сетях, например, в розетках, освещении, бытовой технике. Не предназначен для работы в распределительных щитах высокого класса (CAT III/CAT IV). Напряжение на входе щупов не должно превышать 1000 В. Перед использованием всегда проверяйте целостность изоляции щупов и состояние клещей - повреждённый корпус снижает безопасность.

Преимущества

• Бесконтактное измерение тока - не требуется отключение питания
• Высокая точность за счёт заводской калибровки
• Поддержка измерения постоянного и переменного тока в одном устройстве
• Функция Hold позволяет фиксировать показания на дисплее
• Измерение высших гармоник помогает анализировать качество энергии
• Яркий дисплей с подсветкой - видимость даже в слабом свете
• Лёгкий вес и компактные размеры - удобно носить в кармане или сумке
• В комплекте - практичная сумка-чехол для хранения и транспортировки

Ограничения применения

• Не применяются в сетях с напряжением выше 1000 В - риск поражения током
• Категория CAT II исключает использование в главных распределительных щитах, на вводах, в промышленных шинах
• Не подходят для измерения тока в многожильных кабелях, если все жилы находятся внутри клещей - результат будет некорректным
• Постоянный ток измеряется, но диапазон не указан - возможны погрешности при больших значениях
• Щупы не имеют защиты от перенапряжения - нельзя использовать для тестирования высоковольтных цепей
• Ручной выбор диапазона требует предварительной оценки величины измеряемого параметра

Примеры использования

• Проверка потребляемого тока двигателем насоса в системе отопления
• Поиск перегрузки на участке освещения в торговом зале
• Диагностика утечки тока в бытовой розетке с помощью функции сопротивления
• Анализ формы тока в частотном преобразователе (высшие гармоники)
• Проверка исправности терморегулятора - измерение сопротивления нагревательного элемента

Практические советы

• Перед измерением тока убедитесь, что клещи полностью закрыты - зазор снижает точность
• Для измерения постоянного тока соблюдайте полярность: красный щуп - положительный, чёрный - отрицательный
• Измеряйте ток на одной фазе - не окружайте сразу несколько проводов
• Заменяйте батарейку при появлении значка “LOW” на экране - слабый заряд вызывает погрешности
• Храните клещи в комплектной сумке - это продлит срок службы контактов и предохранит от механических повреждений
• При работе в сырых помещениях следите, чтобы клещи и щупы были сухими - IP-класс не указан, значит, защита минимальна
• Не используйте при температуре ниже 0C - точность может снижаться
