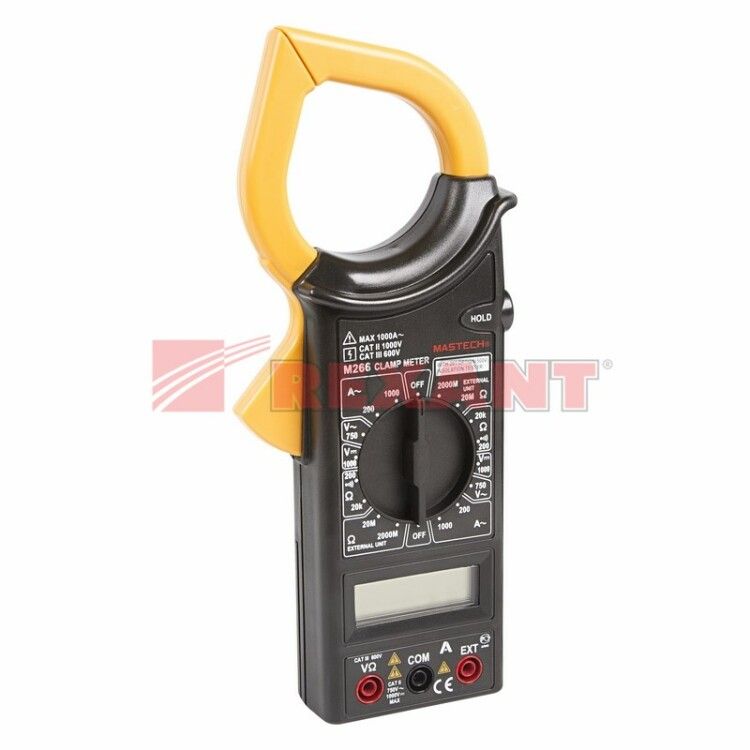

Токовые клещи M266 MASTECH | 13-1306 SDS MEET

Токовые клещи M266 - это многофункциональный измерительный прибор от REXANT, позволяющий замерять ток, напряжение и сопротивление без разрыва электрической цепи. Артикул 13-1306 подходит для диагностики и обслуживания электрооборудования в бытовых и промышленных условиях.

Назначение и область применения

Токовые клещи M266 предназначены для безопасного измерения переменного тока в работающих цепях - без отключения питания или разрезания проводов. Подходят для работы с силовыми кабелями, распределительными щитами, двигателями, конвейерами, системами освещения и другими устройствами, где требуется оперативная проверка нагрузки. Также прибор используется для контроля напряжения, сопротивления и целостности цепей - что делает его универсальным инструментом для электромонтажников, энергетиков и сервисных специалистов.

Технические характеристики

• Измерение переменного тока: 200–1000 А
• Измерение постоянного тока: не предусмотрено (диапазон 0 А)
• Измерение переменного напряжения: до 750 В
• Измерение постоянного напряжения: до 1000 В
• Измерение сопротивления: 200 Ом – 20 кОм
• Размер отверстия клещей: 50 мм (возможно захватить провода диаметром до 16 мм)
• Разрешение дисплея: до 2000 единиц
• Частотный диапазон: не указан (не применяется для измерения частоты)
• Питание: одна батарейка 9 В (тип 6F22, 6LR61, Крона)
• Функция фиксации показаний: да (Data Hold)
• Прозвонка цепи: да, с звуковой сигнализацией при сопротивлении ниже 50 Ом
• Измерение коэффициента мощности: да
• Измерение емкости: не предусмотрено

Совместимость и монтаж

Токовые клещи M266 совместимы с любыми одиночными проводниками, помещаемыми внутрь зажима диаметром до 50 мм. Для точного измерения тока необходимо расположить клещи так, чтобы провод проходил точно через центр отверстия - вне зависимости от количества жил в кабеле. Щупы подключаются к гнездам на корпусе для измерения напряжения и сопротивления. При использовании с мегаомметром-приставкой М261 прибор становится полноценным диагностическим комплексом. Переключатель режимов имеет механическую фиксацию - предотвращает случайную смену диапазона во время работы.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для измерительных устройств класса CAT III 1000 В и CAT IV 600 В - допускает работу в сетях с повышенной энергией короткого замыкания. Корпус выполнен из прочного термопластика, обеспечивающего защиту от ударов и воздействия внешних факторов. Все контакты и выводы изолированы согласно международным нормам IEC 61010. Батарейка типа Крона обеспечивает автономную работу без необходимости подключения к сети.

Преимущества

• Удобство измерения тока без размыкания цепи - снижает риск поражения током и простои оборудования
• Многофункциональность: один прибор заменяет токоизмерительные клещи, мультиметр и пробник
• Эргономичная форма - удобно держать одной рукой, особенно в ограниченном пространстве
• Функция Data Hold позволяет зафиксировать показания при сложных условиях доступа
• Усиленный переключатель режимов исключает случайные изменения настроек
• Поддержка подключения внешней приставки М261 для расширения функционала

Ограничения применения

• Не измеряет постоянный ток - нельзя использовать для анализа цепей постоянного тока (например, солнечные установки, аккумуляторные системы)
• Не измеряет емкость - требуются другие приборы для диагностики конденсаторов
• Максимальный диаметр провода - 50 мм; не подходят для крупных шин или многожильных кабелей с большим суммарным сечением
• Не рекомендованы для измерений в средах с сильными помехами - возможны искажения показаний рядом с источниками радиочастотного излучения
• Запрещено применять при температуре выше +40 C или ниже 0 C - указанные условия эксплуатации не гарантируют точность

Примеры использования

• Проверка потребляемого тока двигателем насоса в системе водоснабжения
• Выявление перегрузки в автоматическом выключателе распределительного щита
• Поиск обрывов или плохих контактов в цепях освещения с помощью функции прозвонки
• Контроль коэффициента мощности в трехфазных установках перед запуском оборудования
• Диагностика исправности кабельных линий после ремонта с помощью комбинированных измерений напряжения и сопротивления

Практические советы

• Перед каждым измерением тока убедитесь, что провод расположен строго в центре отверстия клещей - смещение вызывает погрешность
• Используйте функцию Data Hold при работе в труднодоступных местах - например, внутри щитов или над головой
• При измерении сопротивления обязательно отключите питание цепи - иначе прибор повредится
• Замена батарейки выполняется при выключенном приборе - используйте только оригинальные элементы питания типа Крона
• Не открывайте корпус самостоятельно - калибровка выполнена заводом REXANT, самостоятельное вскрытие аннулирует гарантию
• Для длительных работ в условиях повышенной влажности или пыли используйте защитный чехол - хотя IP-класс не указан, герметичность корпуса ограничена
