Токовые клещи P266C PROconnect | 13-3052 MEET

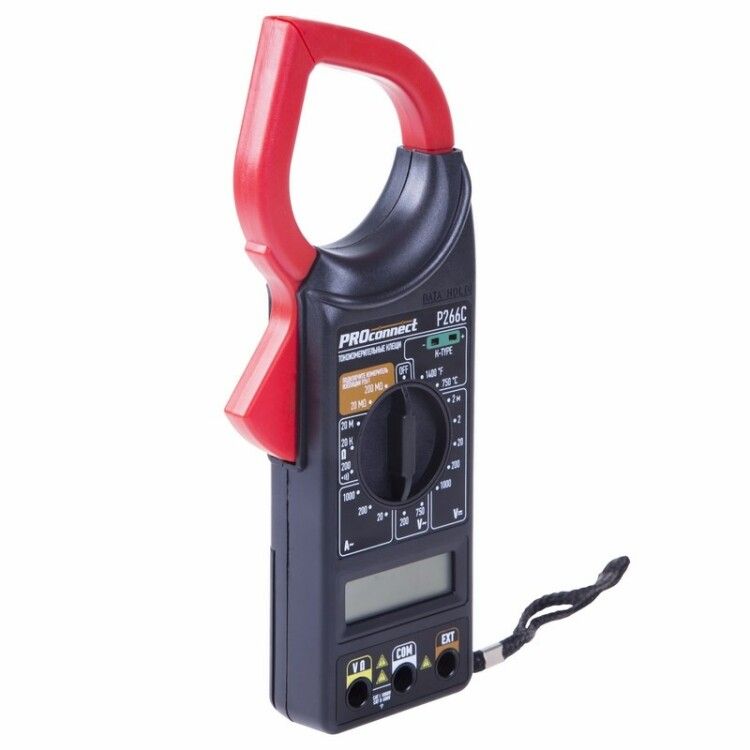

Токовые клещи P266C - это портативный измерительный прибор от REXANT и PROconnect, предназначенный для безопасного измерения переменного тока без разрыва цепи. Устройство совмещает функции токоизмерительных клещей, мультиметра и тестера целостности, что делает его универсальным инструментом для электромонтажа, диагностики и обслуживания электрооборудования.

Назначение и область применения

Токовые клещи P266C позволяют измерять переменный ток до 1000 А без отключения проводов - достаточно зафиксировать клещи вокруг одного фазного или нулевого провода. Это особенно удобно при работе с силовыми цепями, распределительными щитами, двигателями, конвейерами и другими оборудованием, где разрыв цепи затруднён или опасен.

Помимо тока, прибор измеряет переменное и постоянное напряжение, сопротивление, проверяет целостность цепи (прозвонку) и работает с термопарой для замера температуры. Подходит для электриков, слесарей-ремонтников, энергетиков и техобслуживающего персонала на производстве, в ЖКХ и на объектах связи.

Технические характеристики

• Измерение переменного тока: 200…1000 А, точность +-2,0%
• Измерение переменного напряжения: до 750 В, точность +-1,0%
• Измерение постоянного напряжения: до 1000 В, точность +-0,8%
• Измерение сопротивления: от 10 кОм до 20 МОм, точность +-1,0%
• Температурный диапазон: –20…+1000 C (при использовании термопары)
• Ширина зажима и диаметр отверстия: 50 мм - позволяет охватывать провода до 16 мм2
• Категория безопасности: CAT III - рассчитан на работу в сетях до 1000 В в помещениях с повышенной опасностью
• Питание: одна батарейка 9 В (тип «Крона»)
• Дисплей: 3½-разрядный LCD, макс. отображение 1999
• Габариты: 230×68×37 мм, вес: 240 г

Совместимость и монтаж

Токовые клещи P266C не требуют подключения к сети - они автономны и готовы к работе сразу после установки батарейки. Для измерения тока просто разведите челюсти клещей, поместите один провод внутрь и замкните зажим. Никаких разъёмов, щупов или разрывов цепи не требуется.

Для измерения напряжения, сопротивления или температуры используйте входные разъёмы на корпусе и прилагаемые щупы и термопару. Переключатель режимов имеет механическую фиксацию - исключает случайный переход между функциями.

Убедитесь, что измеряемый провод находится внутри зажима полностью - неполное охватывание снижает точность. Не используйте клещи для одновременного охвата нескольких проводов - это даёт неверные значения.

Безопасность и стандарты

Токовые клещи P266C соответствуют категории измерений CAT III - допускают использование в бытовых и промышленных сетях с потенциально высокими импульсными перегрузками (например, рядом с автоматическими выключателями или двигателями).

Максимальное рабочее напряжение - 1000 В. Превышение этого значения недопустимо. Все контакты и изоляция выполнены с запасом прочности, но не следует использовать прибор во влажной среде или при наличии открытых токоведущих частей без средств защиты.

Преимущества

• Не требует разрыва цепи при измерении тока - экономит время и повышает безопасность
• Объединяет 5 функций в одном устройстве: ток, напряжение, сопротивление, прозвонка, температура
• Функция Data Hold сохраняет показания на экране - удобно при измерениях в труднодоступных местах
• Усиленный переключатель режимов предотвращает случайную смену диапазона
• Лёгкий вес и эргономичная форма позволяют работать одной рукой
• В комплекте всё необходимое: щупы, термопара, батарейка, чехол и инструкция

Ограничения применения

• Не измеряет постоянный ток - только переменный (AC)
• Частотный диапазон не указан; не рекомендовано применение на высокочастотных системах (частота выше 400 Гц может давать погрешность)
• Запрещено измерять ток в цепях с напряжением свыше 1000 В
• Не предназначен для работы в агрессивных средах (высокая влажность, масла, химикаты)
• Температурный диапазон ограничен внешней термопарой - не используется для измерения температуры без её подключения

Примеры использования

• Проверка нагрузки на автоматический выключатель в щитовой - измерение тока через фазный провод
• Диагностика неисправного двигателя - сравнение потребляемого тока по трём фазам
• Поиск обрыва в кабеле - прозвонка сопротивления с помощью щупов
• Контроль нагрева соединений - замер температуры на клеммах с термопарой
• Обслуживание конвейеров и насосов - оперативная проверка тока без остановки оборудования

Практические советы

• Перед каждым измерением убедитесь, что клещи плотно закрыты - зазор снижает точность
• Для измерения малых токов (до 20 А) выбирайте нижний диапазон - он более чувствителен
• Если экран показывает “LOBAT”, замените батарейку 9 В - работа при низком заряде даёт некорректные данные
• Используйте чехол для хранения - он защищает контактные площадки и переключатель от пыли и ударов
• При измерении температуры не помещайте термопару на токоведущие части - риск поражения током
• Не применяйте T266C для измерений вблизи мощных магнитных полей - это влияет на показания
