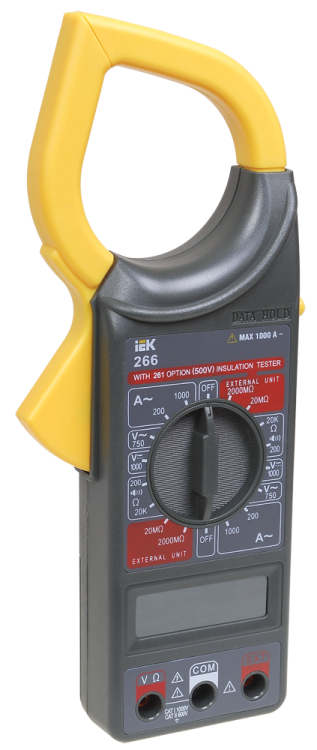

Токоизмерительные клещи Expert 266 | TCM-1S-266 IEK

Токоизмерительные клещи Expert 266 от IEK предназначены для безопасного бесконтактного измерения тока и напряжения в электрических цепях. Благодаря функциям измерения как переменного, так и постоянного тока, а также наличию цифровой индикации, эти клещи подходят для диагностики и обслуживания современных систем - от бытовой проводки до промышленного оборудования. Артикул tcm-1s-266 относится к серии Expert и обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Токоизмерительные клещи Expert 266 используются для измерения силы тока и напряжения без разрыва цепи. Подходят для работы с кабелями, шинопроводами, распределительными щитами и оборудованием, где невозможно или опасно отключать питание. Применяются в энергетике, на производстве, в ЖКХ, при сервисном обслуживании электродвигателей, частотных преобразователей и систем автоматизации.

Технические характеристики

• Измерение переменного тока (AC): 200–1000 А
• Измерение постоянного тока (DC): до 1000 А
• Измерение переменного напряжения: до 1000 В
• Измерение постоянного напряжения: до 1000 В
• Диаметр отверстия клещей: 50 мм - позволяет захватывать кабели до 35 мм2
• Питание: батарейка 9 В
• Режим измерения: ручной выбор диапазона
• Индикация: цифровой ЖК-экран
• Функции: проверка целостности цепи, измерение пиковых значений, анализ высших гармоник, режим удержания показаний
• Категория измерительной цепи: CAT II - для использования в бытовых и коммерческих сетях с ограниченной энергией перегрузки
• Гарантия: 12 месяцев

Совместимость и монтаж

Клещи Expert 266 не требуют подключения к цепи - достаточно замкнуть ими провод. Устройство работает с одиночными проводниками; не применяйте для параллельных жил или многожильных кабелей без предварительного выделения одной жилы. Для точного измерения убедитесь, что провод расположен по центру отверстия 50 мм. Клещи совместимы со всеми типами медных и алюминиевых проводов, изолированных и неизолированных, при условии соблюдения допустимого диаметра.

Безопасность и стандарты

Токоизмерительные клещи Expert 266 соответствуют требованиям ГОСТ 12.2.091-2012 (безопасность приборов) и ГОСТ Р МЭК 61326-1-2014 / ГОСТ Р 51522.2.2 (электромагнитная совместимость). Категория CAT II гарантирует защиту при работе в сетях с напряжением до 1000 В, таких как розеточные группы, освещение, маломощные устройства. Не используйте в высоковольтных установках (CAT III/IV) или в местах с риском дугового замыкания.

Преимущества

• Поддержка измерения AC и DC - универсальность для анализа современных устройств с выпрямителями и инверторами
• Высокий порог измерения тока (до 1000 А) - подходит для мощных двигателей и групповых нагрузок
• Анализ высших гармоник - позволяет выявлять искажения формы тока, характерные для нелинейных нагрузок (ЧП, LED-освещение, ИБП)
• Удержание показаний - удобно при труднодоступных местах или когда требуется записать результат
• Проверка целостности и тест на непрерывность - дополнительная функция для диагностики контактов и заземления

Ограничения применения

• Не предназначены для измерения токов ниже 200 А - чувствительность снижена в нижнем диапазоне, возможна большая погрешность
• Ручной выбор диапазона - пользователь обязан самостоятельно выбирать правильный предел измерения, чтобы избежать перегрузки
• Категория CAT II - нельзя применять в распределительных щитах среднего напряжения, на вводах, в промышленных панелях выше 1000 В
• Запрещено использовать при наличии повреждённой изоляции клещей или трещин на корпусе
• Не работают с экранированными кабелями, если экран не отключен - магнитное поле будет искажено

Примеры использования

• Проверка тока в двигателе насоса на 7,5 кВт - клещи Expert 266 легко охватывают кабель и покажут реальный рабочий ток без отключения
• Диагностика нестабильной работы ЧПУ - измерение гармоник помогает определить причину перегрева преобразователя
• Обследование распределительного щита - контроль тока в каждой фазе перед запуском новой нагрузки
• Поиск утечек в цепи постоянного тока - например, в солнечных батареях или зарядных станциях

Практические советы

• Перед измерением всегда отключите питание, если есть необходимость переместить клещи между проводами - это исключает случайное замыкание
• Для максимальной точности измерения тока убедитесь, что провод находится точно в центре отверстия 50 мм
• При измерении постоянного тока ориентируйте клещи перпендикулярно направлению магнитного поля - это минимизирует погрешность
• Заменяйте батарейку 9 В при появлении слабого сигнала на экране - недостаток питания влияет на точность
• Храните клещи в сухом месте, избегайте механических ударов - ферритовое ядро хрупко и теряет чувствительность при повреждении
• Не используйте в сырых помещениях без защиты IP - хотя клещи имеют хорошую изоляцию, они не являются водонепроницаемыми
