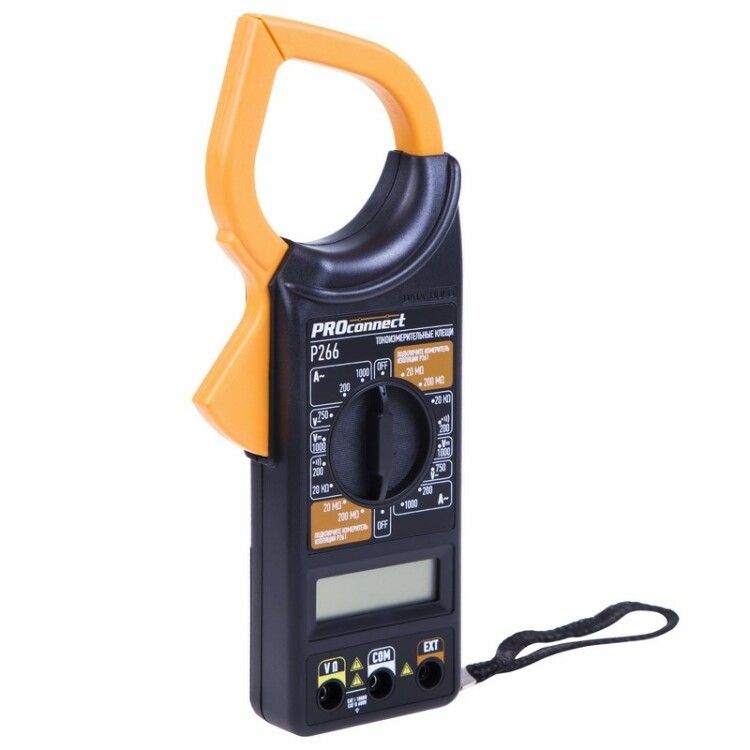

Токовые клещи P266 PROconnect | 13-3050 MEET

Токовые клещи P266 - это портативный измерительный прибор от PROconnect, предназначенный для безопасного измерения переменного тока без разрыва цепи. Устройство совмещает функции токовых клещей, мультиметра и пробника непрерывности, что делает его удобным решением для электромонтажа, диагностики оборудования и обслуживания электроустановок.

Назначение и область применения

Токовые клещи P266 позволяют измерять силу переменного тока, не нарушая электрическую цепь - достаточно захватить один провод в зажим клещей. Это особенно важно при работе на действующих системах, где отключение энергии затруднительно или опасно. Также устройство измеряет переменное и постоянное напряжение, сопротивление и проверяет целостность цепи. Подходит для работы с бытовыми и промышленными сетями: распределительными щитами, двигателями, конвейерами, освещением, HVAC-системами и другими объектами с током до 1000 А.

Технические характеристики

• Диапазон измерения переменного тока: 200–1000 А (точность +-2,0%)
• Диапазон измерения переменного напряжения: до 750 В (+-1,2%)
• Диапазон измерения постоянного напряжения: до 1000 В (+-1,0%)
• Диапазон измерения сопротивления: 0,02–20 кОм (+-1,0%)
• Проверка целостности цепи: да, со звуковой сигнализацией при сопротивлении ниже 50 Ом
• Размер отверстия клещей: 50 мм - позволяет захватывать одиночные провода или кабели среднего сечения
• Дисплей: 3½-разрядный ЖК-экран, максимум 1999 единиц
• Питание: одна батарейка 9 В (тип “Крона”)
• Категория безопасности: CAT III - рассчитан на работу в распределительных устройствах и на вводах в помещения
• Габариты: 230×68×37 мм, вес: 240 г

Совместимость и монтаж

Токовые клещи P266 не требуют сложного монтажа - они используются вручную. Для измерения тока просто разведите зажимы, поместите один фазный или нулевой провод внутрь, замкните клещи и считайте показания. Переключение диапазонов - ручное, через поворотный переключатель. Устройство совместимо с мегаомметром-приставкой P261 для расширения функционала. Комплект включает щупы, батарейку, чехол и инструкцию - всё необходимое для начала работы сразу после вскрытия упаковки.

Безопасность и стандарты

Токовые клещи P266 соответствуют категории измерительной цепи CAT III, что гарантирует защиту от импульсных перенапряжений в типовых промышленных и коммунальных сетях. Конструкция обеспечивает изоляцию между измеряемой цепью и пользователем. Напряжение до 1000 В допускает применение в сетях 380/220 В, но не рекомендует использование в высоковольтных установках выше 1 кВ. Батарейка 9 В питает только цифровую часть - она не влияет на точность измерения тока, так как токовый канал работает по принципу трансформатора.

Преимущества

• Измерение тока без размыкания цепи - снижает риск травм и время простоя
• Многофункциональность: ток + напряжение + сопротивление + прозвонка в одном корпусе
• Функция Data Hold - сохраняет показания на экране, удобно при работе в труднодоступных местах
• Усиленный переключатель - предотвращает случайные изменения режима
• Эргономичная форма - комфортно держать одной рукой
• Индикация разряда батареи - заранее предупреждает о необходимости замены
• Лёгкий вес и компактные размеры - удобно носить в кармане или сумке

Ограничения применения

• Не измеряет постоянный ток - только переменный (AC)
• Зажим 50 мм не подходит для крупных шин или пучков из нескольких проводов - требуется захват одного проводника
• Ручной выбор диапазона - необходимо самостоятельно выбирать правильный предел измерения, чтобы избежать перегрузки
• Не предназначен для работы во взрывоопасных средах или при наличии открытых токоведущих частей без защиты
• При использовании в условиях сильных внешних магнитных полей возможны погрешности

Примеры использования

• Проверка нагрузки на автоматическом выключателе в щитке - захватывает фазный провод, видит реальный ток потребления
• Диагностика неисправного двигателя - измеряет ток в каждой фазе, сравнивает баланс
• Поиск утечек в осветительной сети - прозвонка цепи и измерение напряжения на участках
• Обслуживание кондиционера - контроль рабочего тока компрессора без отключения питания
• Подготовка к ремонту - перед отключением системы проверяется наличие напряжения и целостность заземления

Практические советы

• Перед измерением тока убедитесь, что провод находится внутри зажима полностью - иначе показания будут некорректны
• Измеряйте ток только на одном проводе, не захватывайте несколько жил одновременно - это даст сумму токов, а не фактическое значение
• При измерении напряжения используйте входящие в комплект щупы - они обеспечивают надёжный контакт
• Если экран мерцает или показывает “LOBAT”, замените батарейку 9 В - это не влияет на токовое измерение, но может снизить точность других функций
• Храните прибор в чехле - он защищает контакты и зажим от механических повреждений
• Для более точных измерений сопротивления отсоедините объект от питания и разрядите конденсаторы
• Токовые клещи P266 не калибруются пользователем - регулярная поверка должна выполняться в сертифицированном центре
