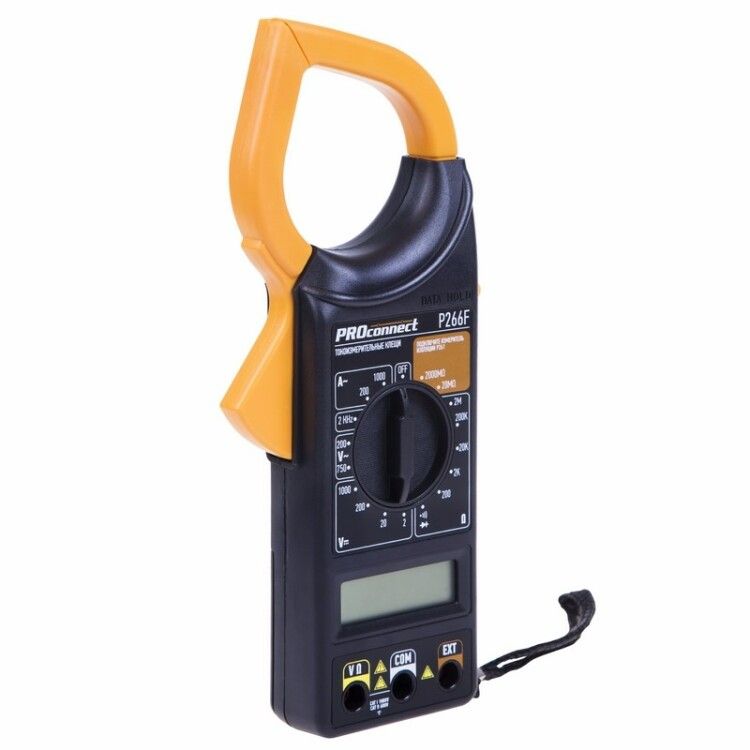

Токовые клещи P266F PROconnect | 13-3051 MEET

Токовые клещи P266F - это многофункциональный измерительный прибор от RE XANT и PROconnect, позволяющий безопасно измерять переменный ток до 1000 А без разрыва цепи, а также напряжение, сопротивление и проверять целостность проводов. Подходит для диагностики электрооборудования в бытовых и промышленных условиях.

Назначение и область применения

Токовые клещи P266F предназначены для измерения переменного тока в силовых цепях без необходимости отключения оборудования. Устройство применяется при обслуживании электрощитов, двигателей, автоматических выключателей, кондиционеров, промышленных станков и систем освещения. Благодаря расширенному набору функций - измерению напряжения, сопротивления и прозвонке - прибор заменяет несколько инструментов, что особенно удобно при работе в ограниченном пространстве.

Технические характеристики

• Измерение переменного тока: до 1000 А, точность +-2,0%
• Измерение переменного напряжения: до 750 В, точность +-2,0%
• Измерение постоянного напряжения: до 1000 В, точность +-0,8%
• Измерение сопротивления: от 200 Ом до 2 МОм, точность +-1,0%
• Частота переменного тока: до 2000 Гц, точность +-2,0%
• Размер отверстия клещей: 50 мм - позволяет захватывать кабели до 16 мм2
• Цифровая индикация: 3½-разрядный ЖК-экран (до 1999 единиц)
• Питание: одна батарейка 9 В (тип «Крона»)
• Масса: 240 г
• Габариты: 230 × 68 × 37 мм
• Ручной выбор диапазона измерений
• Режимы: Data Hold (удержание значения), Max Hold (фиксация максимума), прозвонка цепи (порог 50 Ом), проверка диодов (2,8 В / 1 мА)

Совместимость и монтаж

Токовые клещи P266F совместимы со всеми стандартными одиночными проводами и кабелями, помещающимися в отверстие 50 мм. Для измерения тока достаточно расположить один провод внутри клещей - другие жилы кабеля не должны попадать в зону измерения. Щупы для измерения напряжения и сопротивления подключаются через стандартные разъёмы на корпусе. Переключатель режимов имеет механическую фиксацию, чтобы избежать случайного изменения диапазона во время работы.

Безопасность и стандарты

Прибор соответствует категории измерительной цепи CAT III - допускает использование в сетях с повышенной энергоёмкостью, таких как распределительные щиты, двигатели и промышленные нагрузки. Защита от перегрузок обеспечена внутренними предохранителями. Напряжение питания - 9 В, что снижает риск поражения током при использовании в низковольтных режимах. Все устройства проходят калибровку и тестирование под контролем компании СДС.

Преимущества

• Не требует разрыва цепи - безопаснее и быстрее, чем последовательное подключение амперметра
• Удобная форма и вес 240 г - работа одной рукой возможна даже в труднодоступных местах
• Усиленный переключатель - минимизирует риск неверного выбора режима
• Функции Data Hold и Max Hold - позволяют фиксировать показания при невозможности видеть экран
• Компактный размер и чехол в комплекте - удобно перевозить и хранить
• Заменяет мультиметр, токоизмерительные клещи и пробник - экономит место в инструментальном ящике

Ограничения применения

• Не измеряет постоянный ток - диапазон 0 А, устройство не подходит для анализа цепей постоянного тока (например, солнечных панелей или АКБ)
• Максимальный диаметр провода - 50 мм; не подходит для крупных шин или многожильных пучков шире этого размера
• Точность ниже при измерении токов менее 20 А - рекомендуется использовать обычный мультиметр для слаботочных цепей
• Не предназначен для работы в условиях повышенной влажности или открытого воздуха - IP-класс защиты не указан, следует избегать контакта с водой
• Не работает при низком заряде батареи - при появлении символа “BAT” необходимо заменить элемент питания

Примеры использования

• Проверка потребляемого тока вводного автомата в квартире перед установкой мощного оборудования
• Диагностика перегрузки на двигатель насоса в системе водоснабжения
• Поиск неисправности в цепи управления кондиционера - измерение тока + прозвонка
• Обслуживание распределительного щита на объекте - одновременно проверяются напряжение, ток и целостность заземления
• Техобслуживание лифтового оборудования - измерение тока в кабеле без демонтажа

Практические советы

• Перед измерением тока убедитесь, что провод находится в центре отверстия клещей - это повышает точность
• Не используйте клещи рядом с источниками сильного магнитного поля - они могут искажать показания
• При измерении напряжения соблюдайте полярность: красный щуп - фаза, черный - ноль/земля
• При длительном использовании режима Data Hold следите за уровнем заряда батареи - она расходуется быстрее
• Храните прибор в чехле - он защищает контактные площадки и переключатель от пыли и механических повреждений
• Если показания нестабильны - проверьте, не находятся ли рядом другие токоведущие жилы; лучше измерять одну жилу за раз
