Кнопка антивандальная 12 12В(LED) Фикс (4с) OFF-ONсиняя (A-12-C2), REXANT - 36-3221 MEET

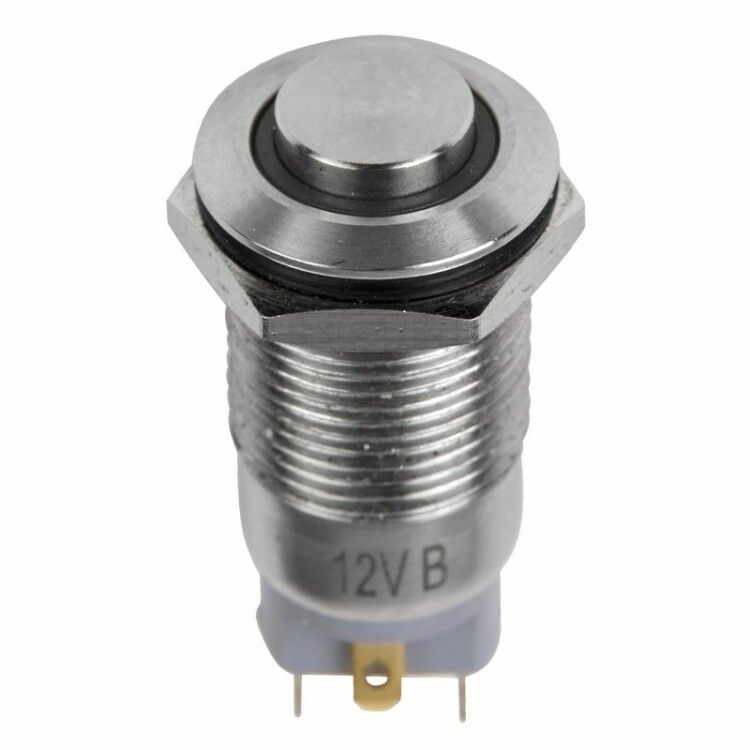

Кнопка антивандальная REXANT A-12-C2 - компактное устройство с синей светодиодной подсветкой и механической фиксацией ON-OFF, предназначенное для надёжного включения и выключения цепей в условиях повышенной нагрузки и вандализма. Устройство рассчитано на работу при 12 В постоянного или переменного тока, устойчиво к пыли и брызгам воды, легко монтируется в панели толщиной от 0,5 мм.

Назначение и область применения

Кнопка антивандальная REXANT A-12-C2 используется для ручного управления электрическими цепями в средах с высоким риском повреждения. Применяется там, где важны прочность и долговечность: на производственных линиях, в лифтах, у входных дверей, на пультах управления оборудованием, в общественных местах. Благодаря фиксированному положению (не возвращается в исходное состояние после нажатия), она идеально подходит для команд включения/выключения, требующих удержания состояния - например, запуск станка, включение освещения, активация системы безопасности.

Технические характеристики

• Напряжение питания: 12 В AC/DC
• Номинальный ток: 2 А при 36 В DC / 2 А при 250 В AC
• Тип переключения: OFF–ON (двухпозиционная, с фиксацией)
• Количество нормально замкнутых (НО) контактов: 1 пара (2 контакта)
• Количество переключающих контактов: 0 (нет перекидных контактов)
• Подсветка: да, светодиод (LED), синего цвета
• Степень защиты: IP65 (полная защита от пыли, защищена от струй воды)
• Рабочая температура: от –25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 12×12×23,85 мм
• Установочный диаметр: 12 мм
• Материал корпуса: металл (переднее кольцо - прочный сплав)
• Тип толкателя: цилиндрический
• Тип подключения: припаянные флажковые выводы

Совместимость и монтаж

Кнопка антивандальная REXANT A-12-C2 монтируется в панель через круглое отверстие диаметром 12 мм. Толщина панели должна находиться в пределах 0,5–3 мм. Крепление происходит за счёт фланца на корпусе - винты не требуются. Для подключения используются флажковые выводы, которые необходимо припаивать к печатной плате или кабелю. Не предназначена для установки с использованием винтовых зажимов - указанное в описании производителя «винтовые зажимы» относится к другим моделям, здесь подключение только пайкой.

Безопасность и стандарты

Степень защиты IP65 соответствует требованиям для оборудования, работающего во влажных и пыльных помещениях. Температурный диапазон –25…+85 C позволяет использовать кнопку в холодных и жарких условиях - от открытых площадок до нагреваемых камер. Ресурс в 10 000 циклов гарантирует длительную службу даже при интенсивном использовании. Соответствие заявленным параметрам подтверждается сертификатами производителя REXANT.

Преимущества

• Высокая механическая прочность - корпус выдерживает удары и попытки вскрытия
• Светодиодная подсветка обеспечивает видимость в темноте и визуальную индикацию текущего состояния (включено/выключено)
• Фиксация положения исключает случайное отключение - важно для систем, требующих устойчивости
• Компактный размер (12 мм) позволяет экономить место на панелях
• Не требует сложного монтажа - достаточно просверлить отверстие и припаять провода

Ограничения применения

• Не подходит для цепей с током выше 2 А - превышение может вызвать оплавление контактов
• Подключение только методом пайки; нельзя использовать клеммы или разъёмы
• Светодиод рассчитан на 12 В - при подаче более высокого напряжения он выйдет из строя
• Не имеет переключающих контактов - нельзя применять как переключатель направления или многопозиционный режим
• Переднее кольцо изготовлено из «прочего» материала - не указано, что это именно нержавеющая сталь, возможна коррозия в агрессивных химических средах

Примеры использования

• Запуск и остановка конвейера на заводе
• Активация аварийного освещения в лифте
• Включение насоса в системе водоснабжения
• Управление дверью гаража или шлюза
• Пульт управления в мастерской с высоким уровнем пыли

Практические советы

• При монтаже проверьте точный диаметр отверстия - 12 мм должен совпадать с посадочным местом, иначе кнопка будет люфтить или не войдёт
• При пайке используйте маломощный паяльник (до 30 Вт) и не задерживайте жало дольше 3 секунд - перегрев может повредить внутренние элементы
• Для увеличения срока службы не допускайте воздействия растворителей, масел и агрессивных чистящих средств на поверхность кнопки
• Если требуется управление цепью с большим током - используйте эту кнопку как сигнал для реле, а не как прямую коммутирующую единицу
• Синяя подсветка хорошо заметна в условиях плохого освещения, но может быть недостаточно яркой при прямом солнечном свете - учтите это при установке на улице
