Кнопка антивандальная 12 12В Б/Фикс (2с) (ON)-OFF красная | 36-3210 REXANT MEET

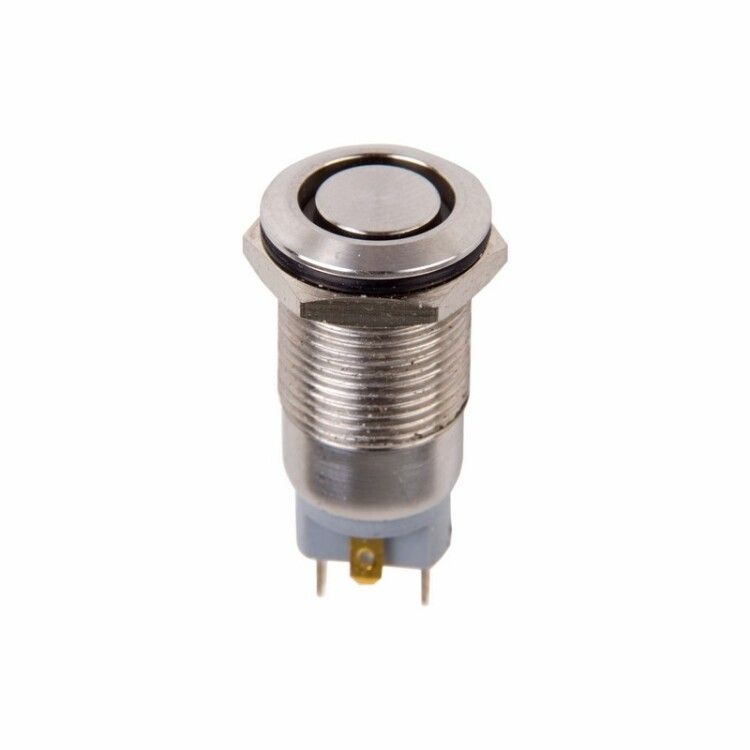

Кнопка антивандальная REXANT A-12-C2 - компактное устройство с LED-индикацией для управления электрическими цепями в условиях повышенного риска механического воздействия. Устройство работает от 12 В, не имеет фиксации, оснащено одной нормально разомкнутой парой контактов и подключается методом пайки.

Назначение и область применения

Кнопка антивандальная REXANT A-12-C2 используется для временного замыкания цепи при нажатии - то есть активирует устройство только во время удерживания. После отпускания она автоматически возвращается в исходное состояние. Применяется там, где важна надёжность и устойчивость к внешним воздействиям: на производственных линиях, в лифтах, у дверных проёмов, в системах аварийной остановки, на пультах управления оборудованием.

Технические характеристики

• Напряжение питания: 12 В (для светодиодной подсветки); рабочее напряжение контактов: до 36 В постоянного тока / 250 В переменного тока
• Ток коммутируемых нагрузок: до 2 А
• Тип контактов: 1 нормально разомкнутый (НО) - два вывода; переключающие контакты отсутствуют
• Тип фиксации: без фиксации - возвращается в исходное положение после отпускания
• Индикация: красный светодиод, встроен в головку кнопки
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Габариты: 12×12×23,85 мм
• Установочный диаметр: 12 мм
• Рабочая температура: от –25 C до +85 C
• Электромеханический ресурс: 10 000 циклов включения-выключения
• Тип подключения: припаянные флажковые выводы
• Тип толкателя: цилиндрический
• Тип линзы: круглая
• Количество постов: 1

Совместимость и монтаж

Кнопка антивандальная REXANT A-12-C2 монтируется в отверстие диаметром 12 мм в панелях толщиной от 0,5 до 3 мм. Крепление происходит за счёт зажимных лапок внутри корпуса - винты не требуются. Для подключения используются флажковые выводы, которые необходимо припаять к печатной плате или кабельным соединениям. Не допускается использование паяльника мощностью выше 40 Вт и длительное нагревание выводов - это может повредить внутренние элементы.

Безопасность и стандарты

Кнопка соответствует требованиям IP65, что позволяет использовать её в помещениях с высокой запылённостью и влажностью. Работает в широком температурном диапазоне, включая холодные условия. Соответствие заявленному ресурсу (10 000 циклов) подтверждается тестированием в соответствии с международными стандартами на механическую прочность коммутационных устройств.

Преимущества

• Металлический корпус и усиленная конструкция обеспечивают устойчивость к ударным нагрузкам и попыткам вандализма
• Светодиодная подсветка ярко сигнализирует о состоянии кнопки даже при слабом освещении
• Отсутствие фиксации снижает вероятность случайного включения - управление требует постоянного удержания
• Простой монтаж без крепёжных деталей экономит время при установке
• Высокая степень защиты IP65 делает устройство пригодным для использования вне помещений и в агрессивных средах

Ограничения применения

• Не предназначен для работы с токами более 2 А - превышение может вызвать оплавление контактов
• Светодиод рассчитан на питание 12 В - подключение к другому напряжению без балластного резистора приведёт к выходу из строя
• Запрещено применять в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе
• Не рекомендуется для частого многократного нажатия в режиме «непрерывной работы» - ресурс ограничен 10 000 циклов
• Пайка должна выполняться аккуратно - перегрев выводов может повредить пластиковые и электронные компоненты внутри

Примеры использования

• Аварийная остановка станка - оператор удерживает кнопку, чтобы отключить оборудование
• Дверной вызов в лифте - нажатие активирует сигнал, который прекращается при отпускании
• Пульт управления на производстве - контроль запуска механизма только при активном действии
• Система экстренной связи - кнопка включает связь, пока пользователь её держит

Практические советы

• Перед монтажом проверьте толщину панели - она должна находиться в пределах 0,5–3 мм, иначе кнопка не закрепится
• При пайке используйте термостойкий флюс и не задерживайте жало паяльника дольше 3 секунд на одном выводе
• Для увеличения срока службы избегайте механических ударов по головке кнопки - давление должно быть равномерным
• Если требуется подключение к сети 220 В - обязательно используйте промежуточное реле, так как контакты кнопки рассчитаны лишь на 2 А
• Проверяйте полярность при подключении светодиода - неверное подсоединение приведёт к отсутствию света
