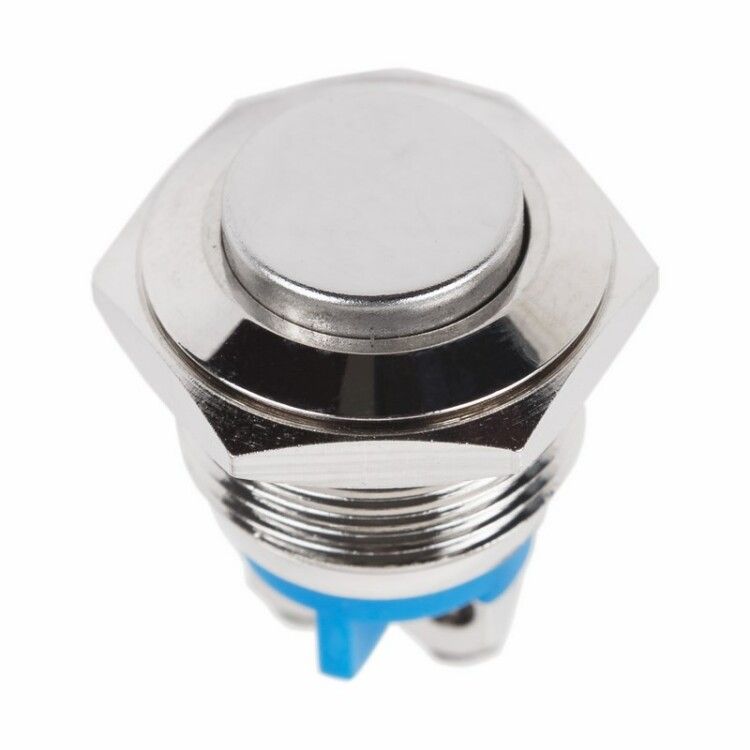

Кнопка антивандальная d16 Б/Фикс (2с винт) OFF-(ON) выпуклая (A16-A3) Rexant 36-3231 MEET

Кнопка антивандальная диаметр 16 мм без фиксации (2 контакта винт) (ON)-OFF выпуклая от REXANT (арт. 36-3231) - это прочное устройство для управления электрическими цепями в условиях повышенного риска механического воздействия. Устройство работает в режиме «нажал - замкнул, отпустил - разомкнул» и подходит для установки на панелях оборудования, где важна надежность и устойчивость к внешним факторам.

Назначение и область применения

Кнопка анивандальная диаметр 16 мм без фиксации (2 контакта винт) (ON)-OFF выпуклая используется для временного включения электрической цепи при нажатии и автоматическом отключении после освобождения. Применяется там, где возможны удары, вибрации или попытки вандализма:

• производственные линии и станки;
• лифты и эскалаторы;
• дверные проходы и шлюзовые камеры;
• системы аварийного запуска;
• промышленные пульты управления.

Подходит для работы с нагрузкой до 250 В переменного и постоянного тока. Не предназначен для длительного удержания в активном состоянии.

Технические характеристики

• Номинальное напряжение: 250 В AC / 36 В DC
• Номинальный ток: 3 А
• Тип переключения: OFF-(ON) - нормально разомкнутый контакт, замыкается при нажатии
• Количество контактов: 2 (1 пара - один НО контакт)
• Тип фиксации: без фиксации - возвращается в исходное положение при отпускании
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Габариты: 16×16×22 мм
• Установочный диаметр: 16 мм
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет кнопки: синий
• Тип толкателя: цилиндрический, выпуклый
• Материал корпуса: металл (переднее кольцо - прочная сталь)
• Лампа: не предусмотрена

Совместимость и монтаж

Кнопка антивандальная диаметр 16 мм без фиксации (2 контакта винт) (ON)-OFF выпуклая монтируется в отверстие диаметром 16 мм в панели толщиной от 0,5 до 3 мм. Крепление происходит за счет фланца с зажимными лапками - винты не требуются. Для подключения используются винтовые клеммы внутри корпуса - можно подсоединить провода сечением до 2,5 мм2.

Пайка - единственный допустимый способ подключения проводов. Не используйте клеммники или разъемы - они не совместимы с конструкцией этого устройства.

Безопасность и стандарты

Кнопка соответствует требованиям IP65, что гарантирует работу в пыльных и влажных средах. Конструкция выдерживает механические нагрузки, характерные для промышленных условий. Температурный диапазон позволяет применять её в неотапливаемых помещениях и на открытых площадках. Соответствие стандартам IEC 60947-5-1 не указано явно - проверьте соответствие проектным требованиям при использовании в системах автоматизации.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу
• Защита от пыли и брызг воды - IP65 обеспечивает надежную работу в сложных условиях
• Простой и быстрый монтаж без дополнительных крепежей
• Долгий срок службы - 10 000 циклов
• Устойчивость к вибрациям и случайным ударам

Ограничения применения

• Не подходит для постоянного включения - только импульсное управление
• Нельзя использовать в качестве индикатора состояния - нет световой сигнализации
• Запрещено подключать через разъемы - требуется пайка
• Не рассчитана на ток выше 3 А - перегрузка вызывает оплавление контактов
• Не рекомендовано для установки в средах с химически агрессивными парами - материал переднего кольца не указан, возможно снижение коррозионной стойкости

Примеры использования

• Аварийная остановка станка - нажали кнопку, машина остановилась, отпустили - продолжает работать
• Запуск конвейера вручную - оператор нажимает кнопку, чтобы запустить ленту, затем отпускает
• Открытие двери в шлюзе - кнопка встроена в стену, нажатие активирует сервопривод
• Сигнал тревоги в лифте - кнопка в кабине активирует связь с диспетчером

Практические советы

• Перед монтажом проверьте толщину панели - она должна быть между 0,5 и 3 мм, иначе кнопка не зафиксируется
• При пайке используйте маломощный паяльник (не более 40 Вт) и не нагревайте контакты дольше 3 секунд - перегрев повредит внутреннюю изоляцию
• Не затягивайте винты клемм слишком сильно - это может повредить медные контакты
• Если кнопка будет установлена на улице, дополнительно герметизируйте место выхода проводов силиконовым герметиком
• При замене аналогичной модели - сверьте тип переключения: эта кнопка - OFF-(ON), а не (ON)-OFF
