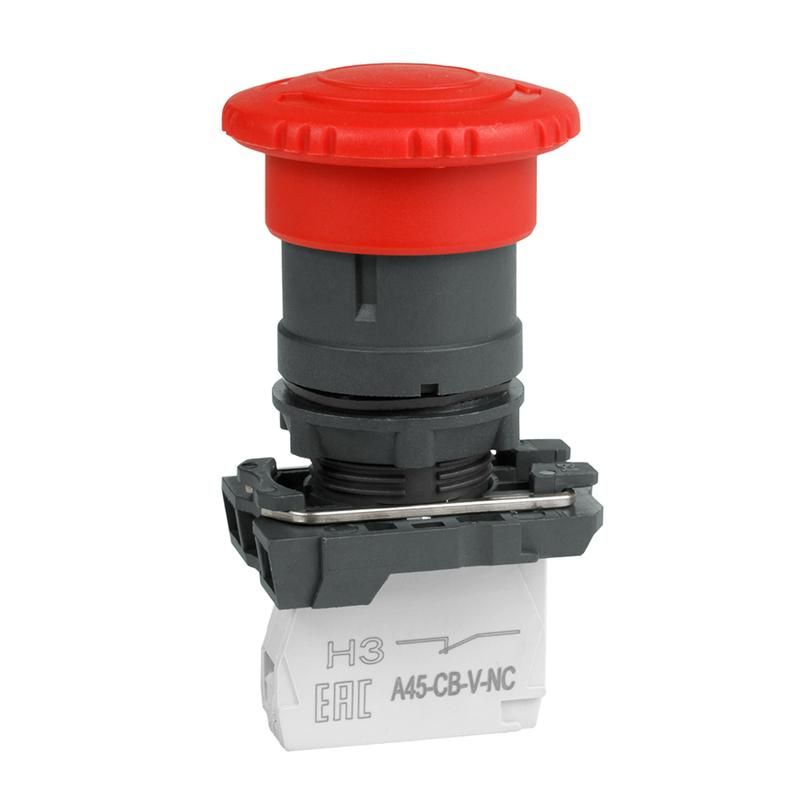

Кнопка ав ост возв пов OptiSignal D22 C5-ESTR-11 пластик 1НО+1НЗ XB5AS8445 |332193| КЭАЗ

Кнопка аварийного останова возврат поворотом OptiSignal D22 C5-ESTR-11 пластик 1НО+1НЗ XB5AS8445 - надёжное устройство для экстренного отключения оборудования в промышленной среде. Благодаря защите IP65, красному грибовидному толкателю и механической фиксации с разблокировкой поворотом, она обеспечивает быстрый доступ и безопасную работу даже в запылённых и влажных условиях.

Назначение и область применения

Кнопка аварийного останова OptiSignal D22 C5-ESTR-11 пластик 1НО+1НЗ XB5AS8445 используется для немедленного отключения питания оборудования в случае опасности. Применяется на станках, конвейерах, насосных станциях, линиях автоматизации и других промышленных системах, где требуется гарантированное аварийное отключение. Подходит для установки в зонах с высокими требованиями к безопасности и устойчивостью к внешним воздействиям.

Технические характеристики

• Номинальное напряжение: 690 В AC/DC
• Количество контактов: 1 нормально замкнутый (1НО) + 1 нормально разомкнутый (1НЗ)
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от -50 C до +55 C
• Тип толкателя: грибовидный, красного цвета
• Разблокировка: поворотом толкателя против часовой стрелки
• Способ подключения: винтовые клеммы
• Материал корпуса: пластик
• Переднее кольцо: черное, пластиковое, с возможностью крепления на панели
• Конструкция: однопостовая, круглая линза

Совместимость и монтаж

Кнопка аварийного останова OptiSignal D22 C5-ESTR-11 пластик 1НО+1НЗ XB5AS8445 монтируется на лицевую панель через отверстие диаметром 22,3 мм. Устанавливается с помощью фланца и фиксируется сзади. Для герметичности рекомендуется использовать уплотнительное кольцо, входящее в комплект. Кабель подключается к винтовым клеммам - допускаются провода сечением до 2,5 мм2. Не требует специальных инструментов для установки.

Безопасность и стандарты

Устройство соответствует международным требованиям к оборудованию аварийного останова. Степень защиты IP65 гарантирует работоспособность в условиях повышенной влажности, пыли и мытья шлангами. Цвет красный и грибовидная форма выполнены в соответствии с ГОСТ Р МЭК 60204-1 - обеспечивают максимальную узнаваемость в аварийной ситуации.

Преимущества

• Высокая надёжность в суровых условиях благодаря IP65 и широкому температурному диапазону
• Механическая фиксация предотвращает случайное срабатывание
• Поворотная разблокировка исключает невольное возобновление работы
• Пластиковый корпус легкий, устойчив к коррозии и химическим веществам
• Чётко выделяющийся красный толкатель с чёрным кольцом повышает видимость

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты)
• Не рассчитана на частое срабатывание - не является кнопкой управления, только аварийного останова
• Пластиковый материал переднего кольца менее устойчив к механическим ударам, чем металлический аналог
• Не поддерживает световую индикацию - только механическое срабатывание

Примеры использования

• Автоматические линии производства пищевых продуктов - для быстрого отключения при попадании предмета в механизм
• Ленточные конвейеры на складах - остановка при заклинивании или угрозе травмы
• Оборудование в цехах с высокой запылённостью - например, деревообработка или металлургия
• Аппараты с постоянным доступом оператора - станки ЧПУ, сварочные установки

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,3 мм - чтобы избежать люфта или деформации корпуса
• Используйте кабель с достаточным запасом длины - после срабатывания кнопка может потребовать поворота, что создаёт нагрузку на провода
• Не используйте смазку на механизме разблокировки - он работает без смазки, и масло привлечёт пыль
• Проверяйте целостность контактов регулярно - особенно в условиях вибраций, так как винтовые соединения могут ослабнуть
• Для группового управления несколькими кнопками - применяйте последовательное подключение по цепи НО, чтобы один сработавший элемент останавливал всю систему
