Пост кнопочный OptiSignal D22 C5-BK-1-ESTR-11 1НО+1НЗ авар. стоп. возврат поворотом XALK178E КЭАЗ 338522

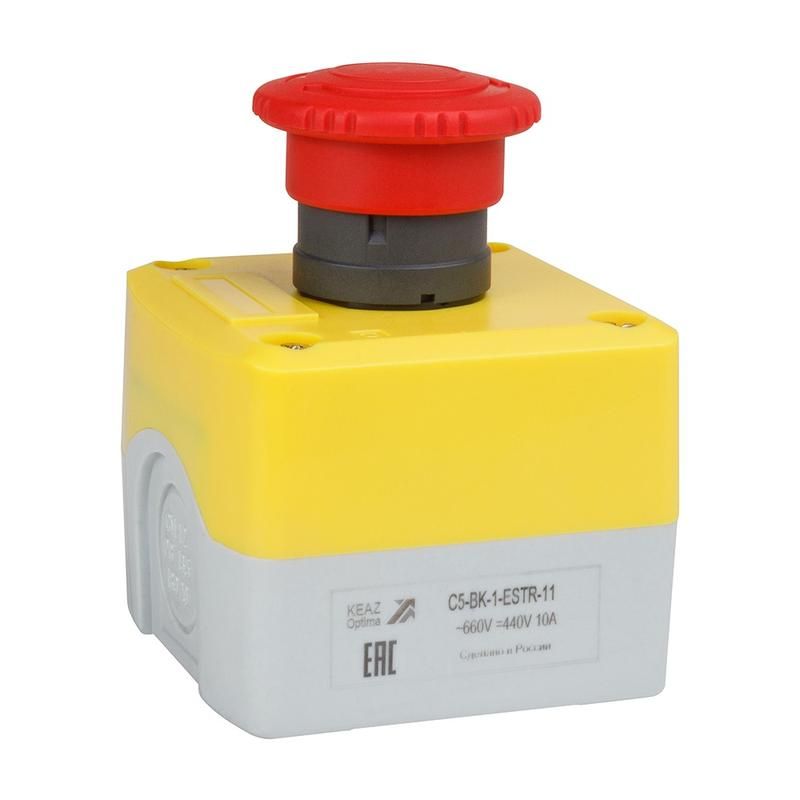

Пост кнопочный аварийный стоп OptiSignal D22 C5-BK-1-ESTR-11 1НО+1НЗ возврат поворотом XALK178E - это надёжное устройство для экстренной остановки оборудования в промышленных условиях. Выполнен в жёлтом цвете с механическим возвратом поворотом, соответствует требованиям безопасности и совместим с большинством систем управления. Произведён КЭАЗ, известным производителем аппаратов управления.

Назначение и область применения

Пост кнопочный аварийный стоп OptiSignal D22 C5-BK-1-ESTR-11 1НО+1НЗ возврат поворотом XALK178E предназначен для немедленного отключения питания или команды остановки в случае аварии или опасной ситуации. Применяется на станках, конвейерах, насосных станциях, прессах и других устройствах, где требуется быстрая и надёжная остановка. Устройство устанавливается в доступных местах - на пультах, стендах или ограждениях, чтобы оператор мог легко активировать аварийную остановку даже в экстренных ситуациях.

Технические характеристики

• Количество кнопок: одна грибовидная, с функцией аварийной остановки
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Номинальное напряжение: до 690 В переменного тока (50/60 Гц) или до 440 В постоянного тока
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22,3 мм
• Материал корпуса: пластик, жёлтый цвет (высоко видимый для аварийных устройств)
• Конструкция: накладной корпус, монтаж через винтовое соединение
• Возврат: поворотом - после срабатывания кнопку необходимо повернуть для возвращения в исходное положение
• Количество постов: один
• Переключатель: однопозиционный, используется для фиксации состояния

Совместимость и монтаж

Пост кнопочный аварийный стоп OptiSignal D22 C5-BK-1-ESTR-11 1НО+1НЗ возврат поворотом XALK178E монтируется в подготовленное отверстие диаметром 22,3 мм. Для установки используются винтовые зажимы на задней части корпуса - они обеспечивают прочное крепление без необходимости сверления дополнительных отверстий. Подключение осуществляется к клеммам внутри корпуса: два провода для НО, два - для НЗ. Совместим с кабелями сечением до 2,5 мм2. Не требует внешнего питания - работает как механический переключатель в цепях управления.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Жёлтый цвет и грибовидная форма соответствуют правилам безопасного проектирования машин. Механизм возврата поворотом предотвращает случайное включение после срабатывания - обязательное условие для аварийных остановок по нормам OSHA и EN ISO 13850.

Преимущества

• Высокая степень защиты IP65 позволяет использовать в запылённых, влажных и агрессивных средах
• Механический возврат поворотом гарантирует осознанное восстановление работы - снижает риск повторного запуска без проверки
• Комбинированные контакты (1НО+1НЗ) позволяют подключить как сигнал остановки, так и контроль состояния
• Пластиковый корпус устойчив к химическим воздействиям и не проводит ток
• Ярко-жёлтый цвет обеспечивает высокую заметность в любой рабочей зоне

Ограничения применения

• Не предназначен для прямого коммутирования силовых цепей - только для управления (до 690 В в цепях управления)
• Не имеет световой индикации - нельзя использовать там, где нужен визуальный сигнал «работа в режиме аварийной остановки»
• Не поддерживает ключевой замок - невозможно заблокировать управление от сторонних лиц
• Работает только в температурном диапазоне, указанном производителем (не указано в данных - уточнять в документации)

Примеры использования

• На металлообрабатывающем станке - кнопка расположена рядом с рабочей зоной, чтобы оператор мог сразу остановить оборудование при заклинивании
• На конвейере в пищевой промышленности - использование в условиях повышенной влажности и мытья водой
• На автоматической линии упаковки - сочетание с контроллером PLC, где контакт НЗ размыкает питание, а НО даёт сигнал в систему диагностики

Практические советы

• При монтаже используйте кабель с достаточным запасом длины - кнопка должна быть легко доступна, но не болтаться
• Проверьте соответствие диаметра отверстия (22,3 мм) перед установкой - слишком маленькое отверстие затруднит монтаж, большое - вызовет люфт
• Избегайте установки в местах с возможностью случайного нажатия - например, возле проходов или движущихся элементов
• После каждого срабатывания обязательно проверяйте целостность контактов и состояние механизма возврата - поворотный механизм может засоряться пылью
• Для сложных систем рекомендуется параллельно подключать реле или модули расширения - этот пост не рассчитан на большие токи нагрузки
