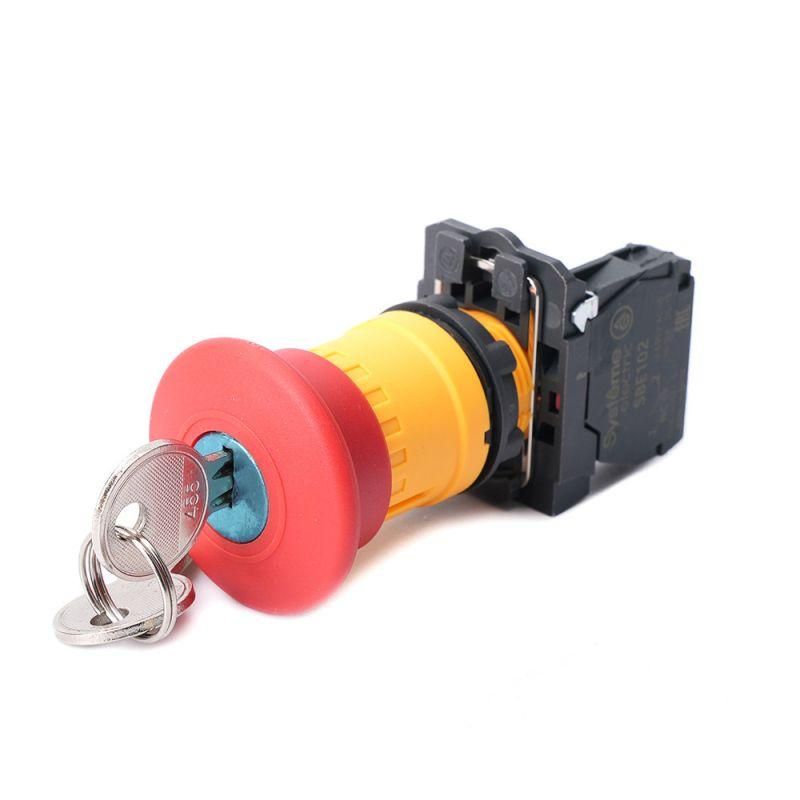

Кнопка аварийн останова SB5 в сборе 22мм 40мм повернуть для возврата пластик 1НО+1НЗ SE SB5AS9442 APC

Кнопка аварийного останова SB5 в сборе 22мм 40мм повернуть для возврата пластик 1НО+1НЗ от бренда Systeme Electric - это надёжное устройство для экстренного отключения оборудования. Артикул sb5as9442 предназначен для установки в панели и управление через поворот с использованием ключа, обеспечивая безопасную работу на промышленных объектах.

Назначение и область применения

Кнопка аварийного останова SB5 в сборе используется для немедленного отключения электрооборудования в случае опасности. Применяется на станках, конвейерах, насосных станциях, в щитах управления и других системах, где требуется быстрое и защищённое от случайного срабатывания отключение. Подходит для установки в промышленных зонах, цехах, логистических комплексах и объектах жилищно-коммунальной инфраструктуры.

Технические характеристики

• Диаметр отверстия для монтажа: 22,5 мм
• Диаметр головки кнопки: 40 мм
• Цвет толкателя: красный
• Материал корпуса: пластик
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Номинальное напряжение: 380 В
• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Способ подключения: винтовые клеммы
• Способ монтажа: встраиваемый
• Способ разблокировки: только с помощью специального ключа
• Тип толкателя: с ключом, фиксируется в нажатом положении

Совместимость и монтаж

Кнопка аварийного останова SB5 в сборе устанавливается в подготовленное отверстие диаметром 22,5 мм. Для фиксации используется резьбовая гайка с внутренней стороны панели. Монтаж возможен в металлические, композитные или пластиковые панели толщиной до 8 мм. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Перед установкой проверьте соответствие диаметра отверстия - не допускается использование с отверстиями меньше 22,5 мм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работоспособность в условиях повышенной запылённости и влажности. Красный цвет толкателя и обязательная разблокировка ключом соответствуют нормам EN/IEC 60947-5-1 для аварийных выключателей. Устройство не имеет автоматического возврата - после срабатывания необходимо вручную вернуть его в исходное положение с помощью ключа.

Преимущества

• Исключает случайное сброс - разблокировка доступна только с ключом
• Высокая степень защиты IP65 - подходит для агрессивных сред
• Чёткая визуальная индикация - красный толкатель легко заметить даже в условиях плохого освещения
• Простое винтовое подключение - не требует специальных инструментов
• Пластиковый корпус устойчив к коррозии и химическим воздействиям

Ограничения применения

• Не предназначена для частого оперативного использования - только для аварийного отключения
• Не работает без ключа - невозможен сброс вручную, что может затруднить эвакуацию при потере ключа
• Не рекомендуется для установки в местах с постоянным механическим воздействием - удары могут повредить пластиковый корпус
• Напряжение 380 В - не подходит для сетей выше 440 В
• Отсутствуют световые индикаторы - нельзя определить состояние устройства визуально без физической проверки

Примеры использования

• На металлорежущих станках - для мгновенной остановки при заклинивании заготовки
• На конвейерных линиях - для аварийного отключения при попадании человека в зону движения
• В распределительных щитах - как внешний аварийный выключатель для всего помещения
• На насосных станциях - для остановки при утечке или перегреве
• В системах вентиляции - для экстренного отключения при возгорании

Практические советы

• Перед установкой убедитесь, что отверстие точно соответствует 22,5 мм - меньшее отверстие не позволит вставить кнопку, большее - вызовет люфт и снижение степени защиты
• Храните ключи в заранее определённом месте - потеря ключа делает кнопку неработоспособной до восстановления
• Подключайте контакты согласно схеме: НО - для управления цепью включения, НЗ - для контроля состояния останова
• Проверяйте герметичность после монтажа - при необходимости используйте уплотнительное кольцо (не входит в комплект)
• Не применяйте силу при повороте ключа - механизм рассчитан на минимальный момент; при усилии более 5 Нм возможно повреждение внутренних элементов
