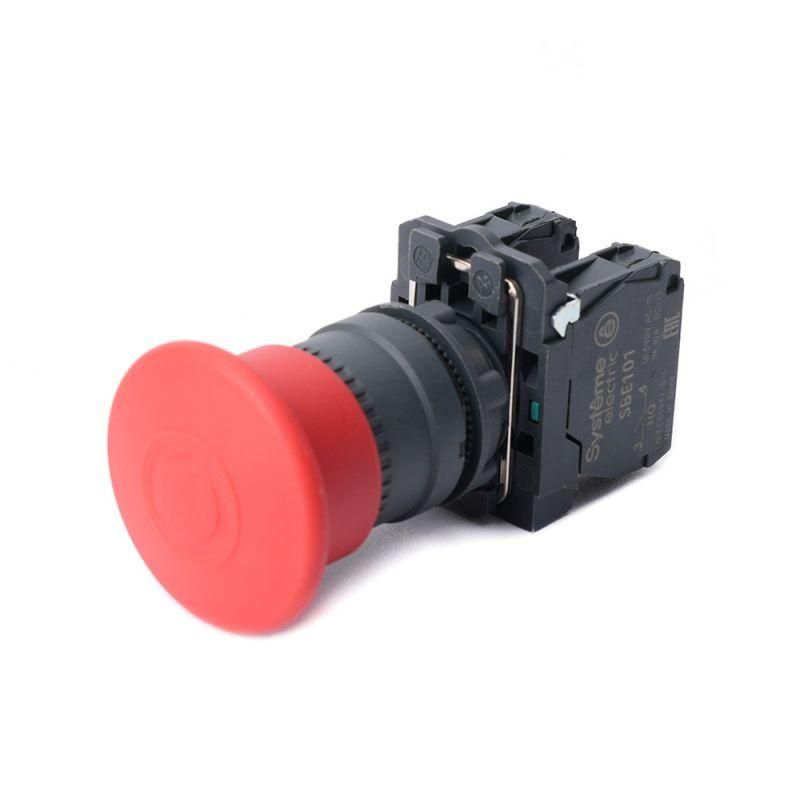

Кнопка аварийного останова SB5 в сборе 22мм 40мм тяни-толкай пластик 1НО+1НЗ | SB5AT845 SE APC

Кнопка аварийного останова в сборе 22мм 40мм тяни-толкай пластик 1НО+1НЗ SB5 SE - это надёжное устройство для экстренного отключения оборудования в промышленной среде. Бренд Systeme Electric предлагает эту модель как часть серийного решения SB5, подходящую для установки в щиты, станки и конвейеры. Артикул sb5at845 обеспечивает совместимость с типичными монтажными отверстиями и соответствует требованиям безопасности на производстве.

Назначение и область применения

Кнопка аварийного останова SB5 SE предназначена для быстрого и надёжного отключения электрооборудования в случае аварии, угрозы жизни или повреждения техники. Её используют там, где требуется немедленная реакция: на станках, конвейерах, роботизированных линиях, в системах вентиляции, насосных станциях и распределительных шкафах. Применяется в промышленности, на объектах инфраструктуры и в гражданском строительстве.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Диаметр грибовидного толкателя: 40 мм - удобен для нажатия даже в перчатках
• Цвет толкателя: красный - стандартизирован для аварийных функций
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяет коммутировать цепи управления и сигнализации
• Максимальное напряжение: 380 В - рассчитана на работу в трёхфазных сетях
• Степень защиты: IP65 - защищает от пыли и струй воды из любого направления
• Способ монтажа: встраиваемый - устанавливается в панель через отверстие
• Фиксация: с фиксацией, разблокировка вытягиванием - предотвращает случайное срабатывание
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Корпус: пластиковый - легкий, устойчив к химическим воздействиям, не проводит ток

Совместимость и монтаж

Кнопка SB5 SE монтируется в панели с отверстием диаметром 22,5 мм. Для установки потребуется подготовить отверстие точно по размеру - меньшее отверстие не позволит вставить кнопку, большее - нарушит герметичность и прочность крепления. После вставки кнопка фиксируется резьбовым кольцом с внутренней стороны панели. Подключение осуществляется через два винтовых зажима: один для НО, другой для НЗ контакта. Обязательно отключите питание перед монтажом. Кабель сечением до 2,5 мм2 рекомендован для надёжного контакта.

Безопасность и стандарты

Устройство соответствует международным требованиям к аварийным остановам: цвет красный, форма грибовидного толкателя и механизм «тяни-толкай» выполнены в соответствии с ГОСТ IEC 60947-5-1. Защита IP65 гарантирует работоспособность в условиях повышенной запылённости и влажности. Механизм разблокировки вытягиванием исключает случайное восстановление работы - что важно для соблюдения правил техники безопасности.

Преимущества

• Пластиковый корпус снижает риск поражения током и уменьшает вес устройства
• Комбинированные контакты 1НО+1НЗ позволяют использовать одну кнопку для управления и контроля состояния
• Разблокировка вытягиванием - минимизирует риски неквалифицированного сброса
• Высокая степень защиты IP65 делает её пригодной для использования вне закрытых шкафов
• Совместима с большинством стандартных панелей и клеммных колодок

Ограничения применения

• Не предназначена для постоянного частого срабатывания - длительная эксплуатация в режиме частых остановов может снизить срок службы контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Напряжение 380 В - нельзя использовать в сетях выше этого значения
• Пластиковый корпус менее устойчив к механическому удару по сравнению с металлическими аналогами
• Не имеет световой индикации - для визуального оповещения требуется внешний сигнал

Примеры использования

• На металлорежущих станках - для экстренной остановки при заклинивании заготовки
• На конвейерных линиях пищевой промышленности - при попадании предмета в движущиеся части
• В системах водоснабжения - для отключения насосов при утечке или перегреве
• В распределительных шкафах - как основной аварийный выключатель согласно ПУЭ
• На объектах ЖКХ - для остановки лифтов, эскалаторов, вентиляционных установок

Практические советы

• Перед установкой проверьте глубину панели - убедитесь, что есть место для крепёжного кольца сзади
• Используйте кабели с изоляцией, устойчивой к маслам и химикатам, если кнопка установлена рядом с технологическими жидкостями
• Подпишите кнопку ярлыком «Аварийный останов» - это требование норм безопасности
• Проверяйте исправность контактов тестером после каждого монтажа - особенно важна работа НЗ контакта
• Не используйте силовые кабели больше 2,5 мм2 - это может повредить винтовые зажимы
• При необходимости замены - заказывайте оригинальную деталь sb5at845, чтобы сохранить соответствие сертификатам
