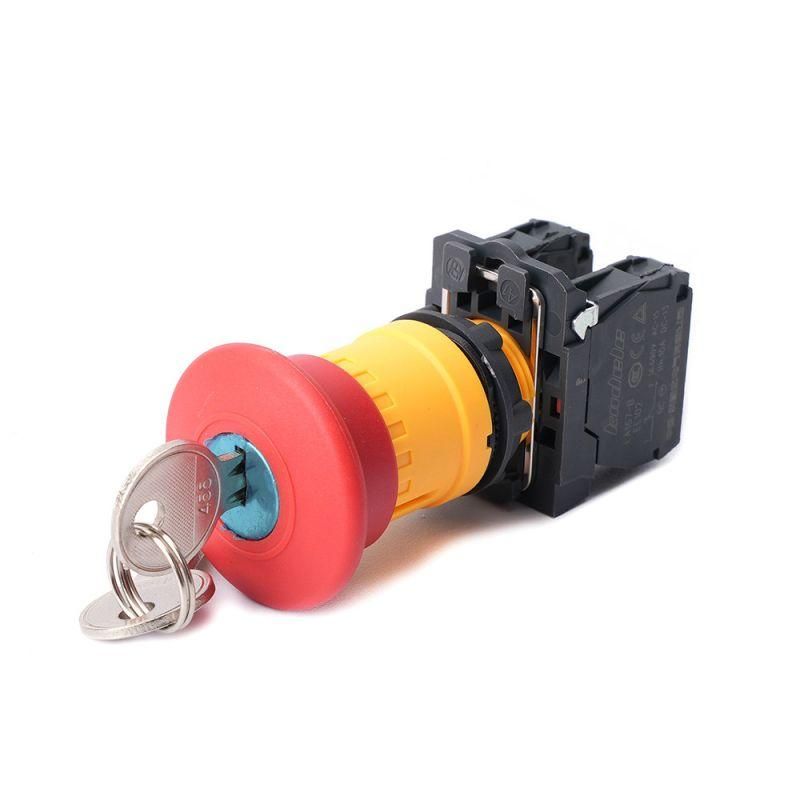

Кнопка аварийного останова SB5 в сборе 22мм 40мм 1НО+1НЗ ключ пластик SE SB5AS9445 APC

Кнопка аварийного останова SB5 в сборе 22мм 40мм ключ пластик 1НО+1НЗ/1НЗ от бренда Systeme Electric - это надёжное устройство для экстренного отключения оборудования в промышленной среде. Артикул sb5as9445 обеспечивает безопасную работу благодаря ключевой разблокировке, красному толкателю и защите IP65.

Назначение и область применения

Кнопка аварийного останова SB5 в сборе предназначена для быстрого отключения электрооборудования в случае опасности. Применяется на станках, конвейерах, насосных станциях, в щитах управления и на объектах инфраструктуры. Подходит для установки в местах, где требуется гарантированная защита от случайного срабатывания - например, на производственных линиях или в зонах с высокой проходимостью.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Диаметр купола: 40 мм - крупный, хорошо видимый элемент
• Цвет толкателя: красный - соответствует стандартам безопасности для аварийных кнопок
• Тип контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО) - позволяет управлять цепями включения и отключения
• Напряжение: до 380 В - рассчитана на трёхфазные сети промышленного типа
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Способ монтажа: встраиваемый - устанавливается в панель или корпус через отверстие
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Разблокировка: ключом - предотвращает несанкционированное включение после срабатывания
• Фиксация: с механической фиксацией - кнопка остаётся в нажатом положении до ручной разблокировки

Совместимость и монтаж

Кнопка аварийного останова SB5 в сборе совместима с любыми панелями, имеющими круглое отверстие диаметром 22,5 мм. Для монтажа необходимо:

• Высверлить отверстие точно по размеру - допуск менее +-0,5 мм
• Убедиться, что толщина панели не превышает 5–6 мм (для плотной посадки)
• Подключить провода к винтовым клеммам: L/N/PE - соблюдать полярность не обязательно, но рекомендуется для удобства обслуживания
• Зафиксировать кнопку гайкой снизу - не затягивать слишком сильно, чтобы не повредить пластиковый корпус

Не используйте кнопку в условиях постоянного воздействия паров кислот, щелочей или растворителей - материал корпуса не устойчив к химически агрессивным средам.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-5-1 и IEC 60947-5-1 для аппаратов управления. Красный цвет и ключевая разблокировка соответствуют ГОСТ Р МЭК 60204-1 - обеспечивают единый визуальный сигнал аварии. Защита IP65 гарантирует работоспособность в запылённых и влажных помещениях, включая пищевые производства и открытые площадки.

Преимущества

• Ключевая разблокировка исключает самопроизвольное включение - важное преимущество для систем безопасности
• Пластиковый корпус легкий, устойчив к коррозии и не проводит ток - снижает риск поражения при пробое
• Чёткая фиксация в нажатом состоянии - пользователь получает визуальную и тактильную обратную связь
• Комбинация 1НО+1НЗ позволяет использовать одну кнопку для управления двумя цепями - экономит место в шкафу

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат Ex
• Максимальное напряжение 380 В - нельзя использовать в сетях выше этого значения
• Пластиковый корпус не выдерживает ударных нагрузок - не устанавливать там, где возможны механические повреждения
• Не рекомендуется для частых циклов включения/выключения - оптимизирована для одноразового аварийного срабатывания

Примеры использования

• На металлообрабатывающем станке - кнопка смонтирована на передней панели, рядом с рабочей зоной
• В конвейерном участке - установлено две кнопки по обе стороны ленты для доступа оператора
• В распределительном шкафу - используется как внешний интерфейс для отключения питания всей системы
• На насосной станции - кнопка размещена возле входа, чтобы можно было остановить оборудование даже при выходе из помещения

Практические советы

• Перед монтажом проверьте наличие ключа - он идёт в комплекте, но часто теряется при транспортировке
• При подключении используйте провода сечением 0,5–2,5 мм2 - подходят под винтовые клеммы
• Обязательно пометьте провода, идущие к контактам 1НО и 1НЗ - это ускорит диагностику
• Проверяйте состояние механизма разблокировки каждые 6 месяцев - особенно в пыльных условиях
• Если нужна более прочная конструкция - выбирайте аналоги с металлическим корпусом; эта модель оптимальна для внутреннего монтажа в контролируемых условиях
