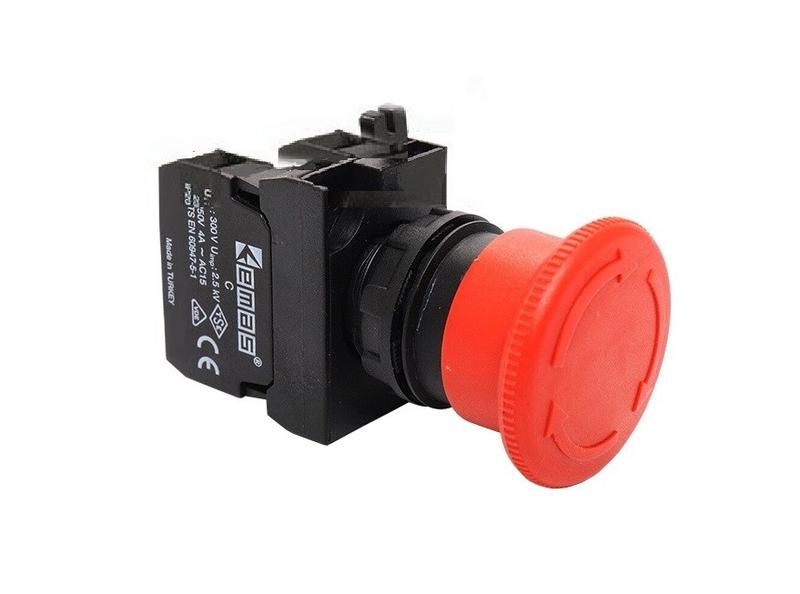

Кнопка аварийная (1НО+1НЗ) (CP) EMAS CP102E

Кнопка аварийная с контактами нормально открытым (1НО) и нормально закрытым (1НЗ) (CP) от бренда EMAS - надёжное решение для экстренного отключения оборудования в промышленных системах. Артикул CP102E обеспечивает коммутацию цепей управления и сигнализации при напряжении до 240 В переменного тока, сохраняя работоспособность даже в сложных условиях.

Назначение и область применения

Кнопка аварийная CP102E предназначена для быстрого отключения электрооборудования в случае аварии или опасной ситуации. Устанавливается в электрощитах, на пультах управления, станках, конвейерах, насосных станциях и других объектах промышленной автоматизации. Комбинированные контакты (1НО + 1НЗ) позволяют одновременно управлять несколькими цепями - например, отключить питание и включить световую или звуковую сигнализацию.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов нажатий
• Электрический ресурс: минимум 100 000 циклов при нагрузке 4 А
• Рабочая температура: от –15 C до +80 C
• Частота операций: до 1200–3000 нажатий в час
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Площадь сечения кабеля: 1,5–2,5 мм2
• Корпус блок-контактов: огнестойкий полиамид V0 PA6
• Пластиковые элементы: поликарбонат
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка CP102E монтируется в стандартные отверстия диаметром 22 мм, что соответствует распространённым требованиям к панелям управления. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2 - достаточно для большинства сигналов управления. Возможна установка в любом положении - вертикально, горизонтально или под углом. Благодаря простому фиксирующему кольцу, замена или установка занимает несколько минут без специнструментов. Подключение блока подсветки возможно при необходимости - для визуального указания активного состояния кнопки.

Безопасность и стандарты

Кнопка аварийная EMAS CP102E соответствует международным стандартам безопасности: UL 508 (для промышленного контроля), TS EN 60947-5-1 (для аппаратов управления) и VDE 0660 (немецкий стандарт электробезопасности). Корпус выполнен из материалов класса огнестойкости V0 - самозатухающий при возгорании. Диэлектрическая прочность гарантирует защиту от пробоя даже при высоких перенапряжениях.

Преимущества

• Комбинированная система контактов (1НО+1НЗ) позволяет реализовать сложную логику управления одним устройством
• Высокая механическая и электрическая долговечность снижает потребность в обслуживании
• IP65 защищает от пыли и водяных струй - подходит для сырых, пыльных или мойки помещений
• Низкий уровень нагрева при работе продлевает срок службы контактов
• Пластиковые детали из поликарбоната устойчивы к ударным нагрузкам и химическим воздействиям
• Цветовая гамма позволяет легко выделять аварийные точки на панели

Ограничения применения

• Не предназначен для работы при напряжении выше 240 В переменного тока - использование на более высоких напряжениях недопустимо
• Максимальная частота операций - 3000 в час; частые нажатия свыше этого значения могут снизить ресурс
• Не рекомендуется использовать в средах с постоянными вибрациями выше допустимых уровней - возможен отказ контактов
• Подсветка требует отдельного источника питания - не встроена
• Не является взрывозащищённой - не применяется во взрывоопасных зонах без дополнительной защиты

Примеры использования

• На станке ЧПУ - кнопка включает аварийную остановку и одновременно отключает питание двигателя и включает красный индикатор
• На конвейере - при нажатии размыкает цепь питания и замыкает цепь звукового оповещения
• В распределительном щите на тепловой станции - используется как точка экстренной остановки системы охлаждения
• На насосной установке - сочетание с реле времени позволяет после сброса кнопки задержать запуск на 10 секунд

Практические советы

• Выбирайте цвет кнопки в соответствии с ГОСТ 12.2.007.0 - красный для аварийных остановок
• При монтаже используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение вызывает перегрев, большее - затрудняет зажим
• Перед первым использованием проверьте целостность контактов тестером - особенно важно при длительном хранении
• При установке в местах с повышенной влажностью убедитесь, что герметизация вокруг отверстия выполнена правильно
• Для удобства обслуживания можно заранее подготовить запасные блоки контактов - они совместимы с другими моделями EMAS
• Не используйте силовое давление при нажатии - кнопка спроектирована для легкого нажатия рукой
