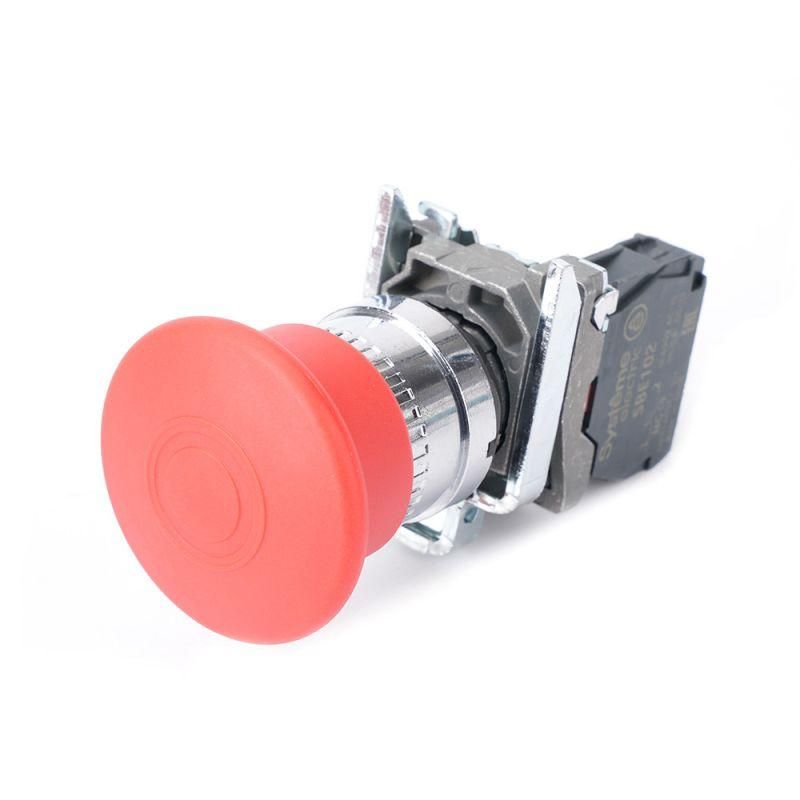

Кнопка аварийного останова SB4 в сборе 22мм 40мм тяни-толкай металл 1НЗ | SB4BT842 SE APC

Кнопка аварийного останова в сборе 22мм 40мм тяни-толкай металл 1 нормально-закрытый контакт от бренда Systeme Electric (артикул sb4bt842) предназначена для быстрого отключения оборудования в экстренных ситуациях. Металлический корпус и высокая степень защиты делают её надёжной в жестких промышленных условиях.

Назначение и область применения

Эта кнопка используется для немедленного отключения питания или работы оборудования при возникновении опасности. Подходит для установки на станках, конвейерах, прессах, насосных станциях, щитах управления и других устройствах, где требуется гарантированная остановка в аварийной ситуации. Применяется на промышленных объектах, в цехах, на объектах инфраструктуры и в гражданском строительстве.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм
• Диаметр грибовидного толкателя: 40 мм
• Тип контакта: 1 нормально замкнутый (1 НЗ)
• Максимальное напряжение: 380 В
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Тип подключения: винтовые зажимы
• Способ монтажа: встраиваемый
• Фиксация: механическая, разблокировка - вытягиванием
• Цвет толкателя: красный
• Корпус: металлический

Совместимость и монтаж

Кнопка аварийного останова sb4bt842 устанавливается в круглое отверстие диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие соответствующего размера в панели или шкафу. После вставки кнопки фиксируется с помощью резьбового кольца с внутренней стороны. Соединение проводов осуществляется через винтовые клеммы - удобно для многожильных и одножильных проводов до 2,5 мм2. Не требует специальных инструментов, кроме отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает работу в запылённых и влажных средах. Красный цвет толкателя и механизм «тяни-толкай» соответствуют международным стандартам обозначения аварийных устройств. Конструкция исключает случайное срабатывание - для возврата в исходное положение требуется целенаправленное вытягивание.

Преимущества

• Металлический корпус повышает ударопрочность и долговечность
• Механизм «тяни-толкай» предотвращает самопроизвольное восстановление работы после срабатывания
• Высокая степень защиты IP65 позволяет использовать в сложных условиях - на открытых площадках, в цехах с мойкой, в пыльных помещениях
• Универсальный винтовой тип подключения совместим с большинством кабельных решений
• Чётко выраженный тактильный эффект при нажатии и вытягивании снижает риск ошибок при оперативном реагировании

Ограничения применения

• Не предназначен для частого ручного использования - только для аварийных ситуаций
• Работает только с нормально замкнутым контактом; не имеет переключающих контактов, поэтому не подходит для управления цепями с возвратом по сигналу
• Напряжение 380 В - не рекомендуется для сетей выше этого значения
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - материал корпуса не химически стойкий

Примеры использования

• На станке ЧПУ - для мгновенной остановки при защемлении детали
• На конвейере - для остановки при попадании человека в зону движения
• В распределительном шкафу - как внешний аварийный выключатель
• На насосной станции - для отключения при утечке или перегреве
• В системах вентиляции - для экстренного отключения при задымлении

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует точного сверления, иначе кнопка не зафиксируется
• Подключайте провода плотно, чтобы избежать нагрева и искрения при больших токах
• Устанавливайте кнопку в легко доступном месте - на уровне глаз или руки оператора
• Обязательно пометьте кнопку знаком «Аварийный останов» - даже если она уже красная
• Проверяйте работоспособность кнопки регулярно - тестирование вытягивания и возврата должно выполняться ежемесячно
• Не используйте смазку на механизме - это может привести к загрязнению контактов
