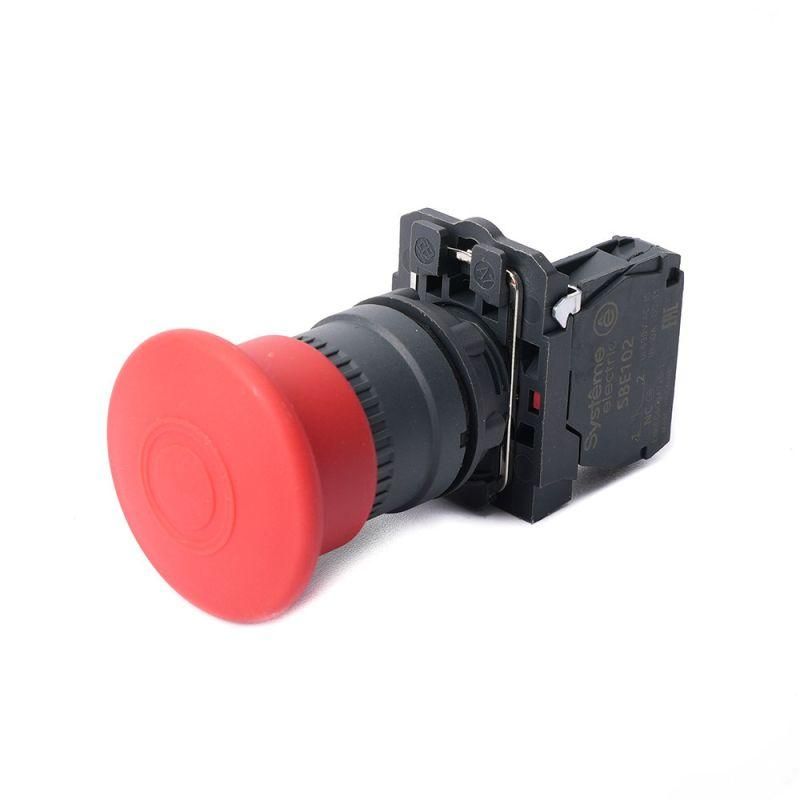

Кнопка аварийного останова SB5 в сборе 22мм 40мм тяни-толкай пластик 1НЗ | SB5AT842 SE APC

Кнопка аварийного останова SB5 в сборе 22 мм 40 мм тяни-толкай пластик 1НЗ - устройство для экстренного отключения оборудования в случае опасности. Бренд Systeme Electric обеспечивает надежность и соответствие промышленным требованиям; артикул sb5at842 соответствует стандартной комплектации для встраивания в панели.

Назначение и область применения

Кнопка аварийного останова SB5 в сборе предназначена для быстрого отключения электрооборудования при возникновении аварийной ситуации. Применяется на станках, конвейерах, насосных установках, в щитах управления и на объектах инфраструктуры. Подходит для мест, где требуется однозначная и недвусмысленная реакция оператора - например, на производственных линиях, в цехах, на складах и в зонах с высокой мобильностью персонала.

Технические характеристики

• Тип контакта: 1 нормально замкнутый (1НЗ) - при нажатии контакт размыкается, прекращая питание;
• Напряжение питания: до 380 В - совместима с сетями переменного тока промышленного класса;
• Диаметр отверстия для монтажа: 22,5 мм - точное соответствие стандартному отверстию под кнопки SB5;
• Диаметр головки: 40 мм - крупный толкатель для удобного захвата даже в перчатках;
• Высота: 40 мм - обеспечивает достаточную выступающую часть для легкого ухватывания;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам;
• Цвет толкателя: красный - стандартизированный цвет аварийных элементов по ГОСТ и IEC;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Способ монтажа: встраиваемый - устанавливается в панель через круглое отверстие;
• Подключение: винтовые клеммы - надежное и проверенное соединение для проводов до 2,5 мм2;
• Фиксация: с фиксацией после нажатия - кнопка остается в нажатом положении до ручного восстановления;
• Разблокировка: вытягиванием - требует действия рукой, исключает случайное сброс.

Совместимость и монтаж

Кнопка аварийного останова SB5 в сборе совместима с любыми панелями, имеющими отверстие диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие точно по размеру, вставить кнопку до упора и закрутить фиксирующее кольцо с тыльной стороны. Клеммы расположены внутри корпуса - доступны после установки. Не требует специальных инструментов. Винтовое подключение позволяет использовать медные жилы сечением до 2,5 мм2. Перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует международным требованиям к аварийным выключателям: IP65 гарантирует работу в запыленных и влажных условиях, красный цвет и механизм “тяни-толкай” соответствуют стандартам безопасности EN/IEC 60947-5-1. Конструкция предотвращает самопроизвольное отпускание, снижая риск неквалифицированного сброса системы.

Преимущества

• Удобная разблокировка вытягиванием - минимизирует случайное включение;
• Пластиковый корпус - легкий, не проводит ток, устойчив к коррозии;
• IP65 - можно использовать вне помещений, в сырых цехах, на открытых площадках;
• Четкая фиксация - пользователь видит, что аварийный останов активирован;
• Совместимость с сериями SB5 других производителей - возможна замена без переделки панели.

Ограничения применения

• Не предназначен для частого циклического использования - рассчитана на аварийные срабатывания, а не на регулярное управление;
• Не имеет световой индикации - нельзя определить состояние устройства в темноте без внешнего указателя;
• Напряжение 380 В - не подходит для низковольтных систем ниже 110 В без согласования с контроллером;
• Отсутствуют дополнительные контакты - нельзя подключить сигнал тревоги или блокировку без внешних модулей.

Примеры использования

• На металлообрабатывающем станке - кнопка смонтирована на передней панели для быстрого доступа оператора;
• В конвейерной линии - установлено несколько кнопок вдоль трассы для остановки в любой точке;
• В распределительном щите - используется как основной аварийный выключатель всего оборудования;
• На складской погрузчик - встроена в раму для экстренной остановки при движении в ограниченном пространстве.

Практические советы

• Перед установкой проверьте глубину отверстия - кнопка должна полностью войти, чтобы фиксирующее кольцо плотно село;
• При подключении используйте провода с изоляцией, устойчивой к маслам и перепадам температур - особенно в цехах;
• Обязательно пометьте провода, идущие к кнопке - они должны быть связаны с цепью отключения, а не с управлением;
• Проверяйте работоспособность кнопки ежемесячно - протестируйте размыкание контакта тестером;
• Не применяйте силовые методы для разблокировки - если кнопка не вытягивается, возможно повреждение механизма - замените её.
