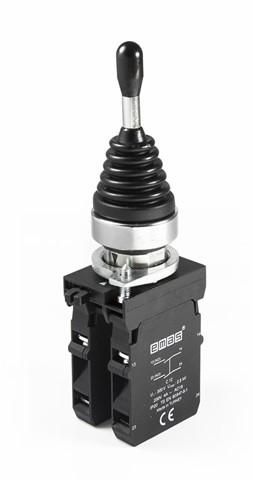

Кнопка-джойстик 4-х позиционный с фиксацией (CM) EMAS CM707DJ40

Кнопка-джойстик EMAS CM707DJ40 - четырёхпозиционное устройство с механической фиксацией положений, предназначенное для управления оборудованием в условиях запылённой среды. Устройство сочетает надёжную защиту IP65, коммутацию двух нормально замкнутых и двух нормально разомкнутых контактов, и рассчитано на интенсивное использование в промышленной автоматизации.

Назначение и область применения

Кнопка-джойстик EMAS CM707DJ40 используется для дистанционного управления направлениями движения оборудования: вперёд, назад, влево, вправо. Подходит для систем, где требуется точный и надёжный контроль, например - на станках с ЧПУ, конвейерах, погрузчиках, подъёмниках и других автоматах с ручным управлением. Благодаря фиксации каждого положения исключается случайное переключение, что повышает безопасность оператора.

Технические характеристики

• Количество позиций: 4 (вперёд, назад, влево, вправо) с механической фиксацией
• Контакты: 1НО + 1НЗ + 1НО + 1НЗ (два набора переключаемых цепей)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Механический ресурс: 500 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Частота нажатий: до 3000 в час без нагрузки, до 1200 в час при максимальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при испытательном напряжении 500 В)
• Сечение подключаемого провода: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка-джойстик EMAS CM707DJ40 устанавливается в панели через круглое отверстие стандартного диаметра - проверьте размер по чертежу производителя перед монтажом. Для соединения используются клеммы с зажимом под провод 1,5–2,5 мм2. Все четыре контактные группы (2НО + 2НЗ) доступны для внешнего подключения - можно использовать любую комбинацию в зависимости от схемы управления. Корпус выполнен из металла, что обеспечивает жёсткую фиксацию и устойчивость к вибрациям.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и брызг воды (IP65), что делает его пригодным для работы в цехах с высокой запылённостью, на открытых площадках или в местах регулярной мойки оборудования. Применение в сетях переменного тока до 230 В и токе до 4 А соответствует распространённым промышленным стандартам. Отсутствие сертификации по IEC/EN 60947-5-1 в предоставленных данных - рекомендуется уточнить у производителя для проектов, требующих официального подтверждения соответствия.

Преимущества

• Фиксация всех четырёх положений предотвращает самопроизвольное возвращение в нейтральное состояние
• Высокий механический ресурс (500 тыс. циклов) снижает потребность в обслуживании
• Защита IP65 позволяет применять в сложных условиях - пыль, влага, мытьё шлангами
• Два пары контактов (НО+НЗ) позволяют реализовать сложные логические схемы без дополнительных реле
• Металлический корпус обеспечивает прочность и долговечность даже при ударных нагрузках

Ограничения применения

• Не предназначена для работы при температуре ниже –5 C - возможна потеря эластичности уплотнителей
• Максимальная частота нажатий при полной нагрузке - 1200 в час; более интенсивное использование снизит срок службы контактов
• Не подходит для управления цепями постоянного тока выше 230 В - указаны параметры только для переменного тока
• Отсутствуют встроенные индикаторы состояния - необходимо подключение внешних световых сигналов при необходимости визуализации

Примеры использования

• Управление перемещением тележки на конвейере: вперёд - включается один НО, назад - другой НО
• Контроль направления подъёмника: два НЗ для аварийной остановки по крайним положениям
• Ручное управление роботизированной установкой: каждое положение джойстика активирует свою команду в контроллере
• Система безопасности: при выводе в нейтральное положение все цепи размыкаются через НЗ-контакты

Практические советы

• Перед установкой проверьте глубину посадочного места - корпус должен плотно сесть, чтобы не возникло люфта
• Подключайте провода сечением 1,5–2,5 мм2 - меньшее сечение может нагреваться при токе 4 А
• Используйте кабель с повышенной гибкостью, если джойстик часто перемещают рукой - это продлит жизнь проводам
• При использовании в циклическом режиме (например, 8 часов в день) следите за количеством операций - превышение 1200 в час сокращает электрический ресурс
• Для сложных схем с несколькими джойстиками составьте таблицу соответствия контактов - так проще диагностировать отказы
