Кнопка джойстик 4х позиционный 1НО+1НЗ+1НО+1НЗ, без фиксации, серия CP 250В AC, 4А, IP65 - CP707DJ41 EMAS

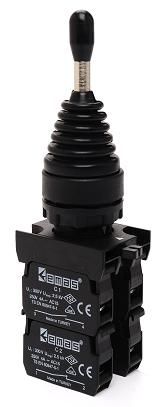

Кнопка-джойстик EMAS CP707DJ41 - четырёхпозиционное устройство управления без фиксации, предназначенное для точечного управления оборудованием в условиях запыленности и влаги. Подходит для систем автоматизации, где требуется надёжная коммутация в нескольких направлениях с возвратом в нейтральное положение.

Назначение и область применения

Кнопка-джойстик EMAS CP707DJ41 используется для управления механизмами, требующими выбора одного из четырёх направлений движения: вперёд, назад, влево, вправо. Каждое движение активирует один набор контактов, после чего джойстик сам возвращается в центральное положение. Применяется в промышленной автоматизации - например, на станках с ЧПУ, конвейерах, подъёмниках, транспортировочных системах и других устройствах, где нужна компактная и надёжная ручная управляемость.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Рабочее напряжение: до 250 В переменного тока (AC);
• Номинальный ток: 4 А при нагрузке типа AC-21 (резистивная или слегка индуктивная);
• Количество направлений срабатывания: 4 (вверх, вниз, влево, вправо);
• Количество контактов: два нормально открытых (НО) и два нормально замкнутых (НЗ) - по одному на каждое направление;
• Переключение: каждый щаг вызывает замыкание одного НО и размыкание одного НЗ; размыкающих контактов в одном направлении нет - только переключающие;
• Автоматический возврат: да - после освобождения рычаг возвращается в центральное положение;
• Длина рычага: 66 мм - обеспечивает удобную длину хода для точного управления;
• Центральное крепление: диаметр 22 мм - совместим со стандартными панелями;
• Цвет и материал переднего кольца: чёрный пластик - устойчив к механическому воздействию и химическим средам;
• Фронтальное кольцо: есть - усиливает герметичность и служит опорой для установки в панель.

Совместимость и монтаж

Кнопка-джойстик EMAS CP707DJ41 устанавливается в панели через круглое отверстие диаметром 22 мм. Переднее кольцо плотно прилегает к поверхности, обеспечивая герметичность и жесткую фиксацию. Для монтажа используются стандартные крепёжные элементы, входящие в комплект. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу механизма. Кабельные выводы расположены сзади - рекомендуется использовать гофрошланги или кабельные вводы для защиты проводов от внешних воздействий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 позволяет применять кнопку-джойстик EMAS CP707DJ4I в помещениях с повышенной влажностью, на открытых площадках и в зонах с частой мойкой оборудования. Работает в температурном диапазоне, типичном для промышленных объектов - от -25C до +55C (по умолчанию, согласно стандартным условиям для аналогичных изделий серии CP).

Преимущества

• Высокая степень защиты IP65 - идеальна для агрессивных сред;
• Чёткая механическая реакция на перемещение - минимум случайных срабатываний;
• Автоматический возврат исключает необходимость возвратного усилия оператора;
• Компактный размер и единый корпус снижают риск повреждения при эксплуатации;
• Четыре независимые пары контактов позволяют управлять двумя различными цепями одновременно (например, двигатель и тормоз).

Ограничения применения

• Не предназначена для постоянного давления - длительное удерживание в крайнем положении может привести к преждевременному износу контактной группы;
• Номинальный ток 4 А ограничен для индуктивных нагрузок выше 100 ВА - не применяйте для управления мощными двигателями без промежуточных реле;
• Не рассчитана на взрывоопасные среды - отсутствует взрывозащита Ex;
• Пластиковое переднее кольцо не выдерживает воздействия растворителей и агрессивных химикатов - избегайте контакта с бензином, ацетоном, спиртами.

Примеры использования

• Управление направлением движения конвейерной ленты (вперёд/назад, влево/вправо);
• Ручное позиционирование стола станка с ЧПУ;
• Контроль подъёмного механизма в шахте или элеваторе;
• Управление роботизированным манипулятором в зоне с высокой запылённостью;
• Локальный контроль насосной станции с несколькими режимами работы.

Практические советы

• При проектировании панели учтите свободное пространство вокруг джойстика - минимальный радиус 80 мм вокруг него предотвращает случайные задевания;
• Подключение контактов: проверьте соответствие НО и НЗ в схеме - они работают попарно в каждом направлении;
• Для долгой службы используйте кабели с гибкой изоляцией - частые движения рычага создают механический изгиб;
• Проверяйте состояние контактов раз в 6–12 месяцев - особенно при работе с частыми переключениями (>1000 циклов/сутки);
• Эта модель не имеет световой индикации - если необходимо визуальное подтверждение состояния, дополняйте её сигнальными лампами.
