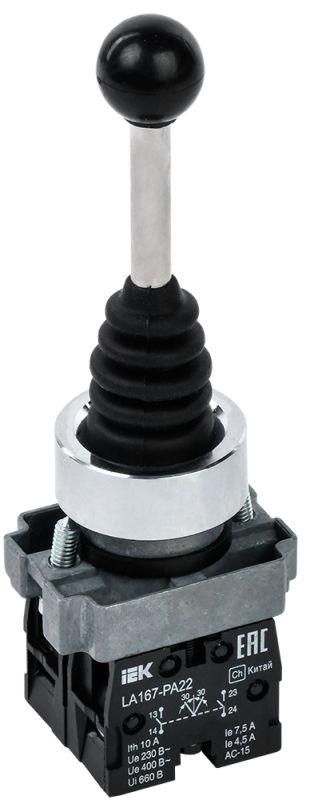

Джойстик LA167-PA22 на 2 полож. 2НО без фиксации черн. KARAT IEK BBJ20-PA22-4-22-2-K02

Джойстик LA167-PA22 на 2 положения 2 нормально-открытых контакта без фиксации черный - компактное устройство управления с автоматическим возвратом, предназначено для ручного управления технологическими процессами в условиях, где требуется надежная коммутация слабых нагрузок. Бренд IEK (ИЭК) предлагает эту модель в формате, совместимом со стандартными монтажными отверстиями 22 мм, что упрощает замену аналогичных элементов. Артикул bbj20-pa22-4-22-2-k02 соответствует серийному исполнению для промышленной автоматизации.

Назначение и область применения

Джойстик LA167-PA22 используется для ручного управления оборудованием через два направления движения - например, вперед/назад или влево/вправо. Он не имеет фиксации в крайних положениях: после освобождения рычага он возвращается в нейтральное состояние благодаря механизму автоматического возврата. Подходит для систем, где требуется кратковременное включение сигналов или команд, таких как управление перемещением механизмов, тестирование оборудования, регулировка скорости на конвейерах или пульты обслуживания станков.

Технические характеристики

• Количество направлений: 2 (двухосевой)
• Тип контактов: 2 нормально-открытых (НО) + 1 нормально-закрытый (НЗ)
• Количество переключающих контактов: 2 (по одному на каждое направление)
• Номинальный ток: 4,5 А переменного тока (AC-21)
• Рабочее напряжение: до 380 В
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Монтажный диаметр: 22 мм
• Габариты: длина 30 мм
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Автоматический возврат: да - рычаг возвращается в нейтральную позицию без усилий

Совместимость и монтаж

Устройство устанавливается на лицевую панель через круглое отверстие диаметром 22 мм. Совместимо с большинством стандартных панелей управления, где ранее использовались джойстики с таким же посадочным размером. Для монтажа достаточно вставить корпус в отверстие и зафиксировать гайкой с внутренней стороны. Убедитесь, что толщина панели позволяет плотно затянуть крепление - минимальная рекомендованная толщина составляет 1–3 мм. Кабельный вход не предусмотрен - провода подключаются отдельно через боковые выводы или внешнюю клеммную колодку.

Безопасность и стандарты

Джойстик LA167-PA22 соответствует требованиям к коммутационным аппаратам для промышленного использования. Степень защиты IP40 исключает попадание инструментов и крупных частиц, но не гарантирует защиту от влаги, пыли или агрессивных сред. Применение в помещениях с высокой запылённостью, сыростью или температурными перепадами требует дополнительной защиты - например, герметичного кожуха или расположения вне зон воздействия жидкостей.

Преимущества

• Автоматический возврат снижает риск случайного длительного включения команды
• Чёткое механическое позиционирование обеспечивает точное управление
• Совместимость с типовым отверстием 22 мм упрощает замену старых моделей
• Высокая долговечность - срок службы 10 лет при штатных нагрузках
• Компактный размер (30 мм) экономит место на панелях управления

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах из-за низкой степени защиты IP40
• Не имеет фиксации - нельзя использовать там, где требуется удерживать рычаг в крайнем положении
• Максимальный ток 4,5 А - не подходит для управления мощными двигателями или нагревательными элементами
• Отсутствие кабельного ввода требует дополнительной организации подключения проводов

Примеры использования

• Управление движением тележки на конвейере (вперёд/назад)
• Регулировка скорости вращения вала на испытательном стенде
• Переключение режимов работы станка с ЧПУ (например, медленный/быстрый ход)
• Локальный пульт аварийной остановки с двумя направлениями активации
• Обслуживание оборудования в цехах с ограниченным доступом к основному контроллеру

Практические советы

• Проверьте перед установкой, что диаметр отверстия точно 22 мм - даже небольшое расхождение может повредить уплотнители или вызвать люфт
• Подключайте контакты согласно схеме: каждый из двух направлений задействует пару НО+НЗ контактов - используйте мультиметр для проверки замыкания при нажатии
• Не применяйте в местах с частыми ударными нагрузками - механический возврат чувствителен к перегрузкам
• Для увеличения срока службы избегайте постоянного давления на рычаг - даже при автоматическом возврате это усиливает износ пружины
• Артикул bbj20-pa22-4-22-2-k02 - единственный идентификатор для заказа запасных частей; сохраните его при замене
