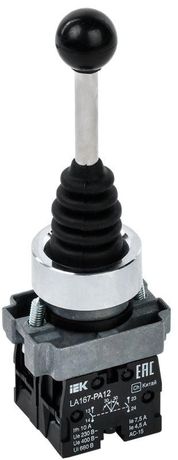

Джойстик LA167-PA12 KARAT 2 положения с фиксацией 22мм IEK BBJ20-PA12-5-21-2-K02

Джойстик LA167-PA12 2 положения 2 нормально замкнутых с фиксацией черный - компактное встраиваемое устройство от IEK для ручного управления оборудованием с двумя устойчивыми позициями и механической фиксацией. Артикул bbj20-pa12-5-21-2-k02 подходит для систем автоматизации, где требуется надёжная коммутация при малых габаритах.

Назначение и область применения

Джойстик LA167-PA12 используется для ручного управления технологическим оборудованием через два устойчивых положения. Подходит для ситуаций, когда оператору нужно выбрать между двумя состояниями - например, «включено/выключено» или «направление движения». Устройство часто применяют на станках, конвейерах, подъёмниках, испытательных стендах и других системах, требующих простого, но надёжного интерфейса управления.

Технические характеристики

• Количество положений переключения: 2 (с фиксацией в каждом)
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество замыкающих контактов: 1
• Количество размыкающих контактов: 1
• Номинальный рабочий ток (AC-21): 4,5 А
• Максимальный номинальный ток: 7,5 А
• Рабочее напряжение: до 380 В
• Число полюсов: 1
• Диаметр посадочного отверстия: 22 мм
• Длина джойстика: 30 мм
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Срок службы: 10 лет
• Способ монтажа: встраиваемый

Совместимость и монтаж

Джойстик LA167-PA12 устанавливается в стандартное отверстие диаметром 22 мм, что соответствует распространённым требованиям панелей управления. Для монтажа необходимо просверлить отверстие точно по размеру - допуск не более +-0,2 мм. Крепление осуществляется за счёт фланца с зажимными элементами внутри корпуса. После установки джойстик плотно фиксируется и не требует дополнительной герметизации. Убедитесь, что провода имеют достаточную длину для подключения к контактам - доступ к клеммам возможен после снятия задней крышки.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не обеспечивает защиту от влаги. Применение в условиях повышенной влажности, брызг или мытья водой запрещено. Джойстик LA167-PA12 не предназначен для взрывоопасных сред.

Преимущества

• Фиксированные положения исключают случайное переключение - удобно при работе в вибрационной среде
• Два НЗ контакта позволяют реализовать безопасные цепи останова по принципу «нормально замкнутый»
• Компактный размер (30 мм длиной) экономит место на панели
• Высокая долговечность - срок службы 10 лет при регулярном использовании
• Чёрный цвет корпуса снижает блики и хорошо сочетается с промышленными панелями

Ограничения применения

• Не использовать в помещениях с высокой влажностью, брызгами или мойкой - IP40 недостаточно
• Не применять в условиях постоянной вибрации выше 10 Гц - риск преждевременного износа контактов
• Нельзя использовать для управления нагрузками свыше 7,5 А - превышение вызывает оплавление контактов
• Не предназначена для частого переключения более 1000 раз в час - рекомендованная частота ≤ 300 циклов/час
• Отсутствие световой индикации - нельзя использовать там, где нужна визуальная обратная связь

Примеры использования

• Управление направлением движения ленты конвейера (вперёд/назад)
• Активация аварийной остановки с сохранением состояния (фиксированное положение «стоп»)
• Переключение режимов работы станка (ручной/автоматический)
• Управление подъёмником или поворотным механизмом с двухпозиционной фиксацией

Практические советы

• При монтаже используйте шаблон для точного сверления отверстия 22 мм - даже небольшое расхождение затруднит установку
• Подключение контактов: НЗ-контакты обычно используются в цепях безопасности - проверьте соответствие схеме управления перед сборкой
• Для увеличения срока службы избегайте резких ударов по рычагу - он рассчитан на плавное перемещение
• Если требуется защита от пыли и влаги - выбирайте модели с IP65/IP67; этот вариант LA167-PA12 подходит только для сухих помещений
• Артикул bbj20-pa12-5-21-2-k02 совместим со всеми стандартными креплениями IEK серии LA167 - можно заменить аналогичными моделями без изменения панели
