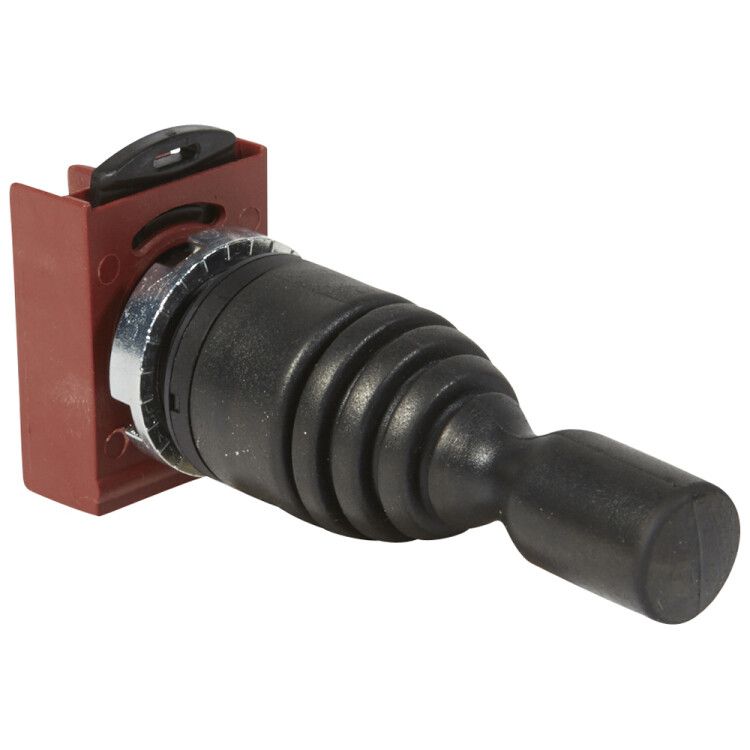

Джойстик - Osmoz для комплектации без подсветки IP 65 4P с возвратом в ''0'' | 023996 Legrand

Джойстик 4-позиционный с возвратом в 0, IP65, без подсветки от Legrand (артикул 023996) предназначен для ручного управления оборудованием в условиях запыленной или влажной среды. Устройство надежно фиксируется на панели и обеспечивает точное позиционирование с автоматическим возвращением в нейтральное положение.

Назначение и область применения

Джойстик 4-позиционный с возвратом в 0 используется там, где требуется простое и безопасное управление движением оборудования в четырех направлениях: вверх, вниз, влево, вправо. После освобождения рычага он сам возвращается в центральное положение - это исключает случайное перемещение устройства после операторского воздействия.

Подходит для установки на пультах управления станков, транспортеров, подъемных механизмов, мобильной техники и других систем, где важна точная координация действий и устойчивость к внешним факторам.

Технические характеристики

• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды из любого направления;
• Количество направлений срабатывания: 4 - вертикальные и горизонтальные позиции;
• Возврат в нулевое положение: да - механический возврат без использования пружины внутри контактной группы;
• Длина рычага: 70 мм - удобная длина для точного управления;
• Монтажное отверстие: диаметром 22,5 мм - совпадает с диаметром центрального крепления;
• Напряжение: 220 В - рассчитан на работу в сетях переменного тока до этого значения;
• Способ монтажа: на лицевую панель - устанавливается через круглое отверстие;
• Цвет переднего кольца: черный - контрастный, снижает блики;
• Количество переключающих контактов: 0 - устройство не имеет внутренних электрических контактов; работает как механический привод.

Совместимость и монтаж

Джойстик Legrand Osmoz 023996 устанавливается в подготовленное отверстие диаметром 22–22,5 мм на панели толщиной до 8 мм. Для фиксации используется резьбовое крепление с гайкой сзади. Перед установкой проверьте соответствие диаметра отверстия - слишком маленькое затруднит монтаж, слишком большое - вызовет люфт.

Обратите внимание: устройство не содержит собственных контактов. Его необходимо подключать к внешнему контроллеру, реле или другому преобразователю сигналов, который будет интерпретировать механическое положение рычага.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529 - гарантирует долговечную работу в промышленных условиях с высокой запыленностью или периодическими мойками. Материал корпуса устойчив к химически активным веществам, характерным для заводских помещений.

Преимущества

• Автоматический возврат в ноль повышает безопасность - оператор не может забыть вернуть рычаг в нейтральное положение;
• Высокая степень защиты IP65 позволяет использовать устройство вне закрытых щитов - например, на открытых площадках или в зонах с частыми мойками;
• Унифицированный диаметр монтажного отверстия (22,5 мм) совместим со многими стандартными панелями и рамками;
• Черный цвет переднего кольца снижает зрительную нагрузку и хорошо сочетается с темными панелями управления.

Ограничения применения

• Не предназначено для работы в условиях постоянного погружения в жидкости - IP65 не обеспечивает герметичность при длительном подводе;
• Не имеет встроенной коммутирующей функции - требует внешней электронной системы для обработки сигнала;
• Работает только в одном уровне переключения - нельзя выбрать несколько режимов или скоростей одним устройством;
• Не подходит для применений с частыми быстрыми движениями - механическая система не рассчитана на сверхвысокочастотные переключения.

Примеры использования

• Управление направлением движения конвейера на пищевом производстве;
• Регулировка положения режущего инструмента на ЧПУ-станке;
• Управление выдвижной платформой на обслуживаемом оборудовании;
• Переключение режимов в системах автоматизации на логистических терминалах.

Практические советы

• При монтаже используйте уплотнительное кольцо (если предусмотрено конструкцией панели) - это повысит герметичность даже при наличии микрозазора;
• Не применяйте силовые удары по рычагу - это может повредить внутренние механизмы возврата;
• Избегайте установки рядом с источниками сильных вибраций - они могут вызывать ложные срабатывания;
• Для контроля состояния джойстика используйте внешний датчик положения или PLC - так можно получить обратную связь и диагностику отказов.
