Кнопка джойстик 2х позиционный 1НО+1НО, с фиксац ией, серия CP 250В AC, 4А, IP65 - CP101DJ20 EMAS

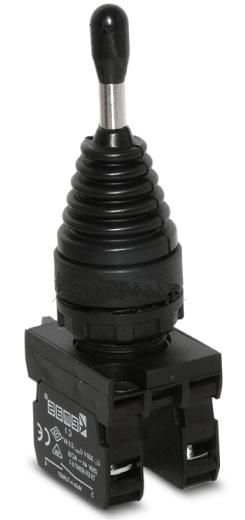

Кнопка-джойстик EMAS CP101DJ20 - двухпозиционное устройство с механической фиксацией положений, предназначенное для управления оборудованием в условиях запыленности и влаги. Подходит для установки на пультах управления станков, транспортеров и других промышленных систем.

Назначение и область применения

Этот переключатель используется там, где требуется надежное управление двумя состояниями оборудования - например, включение/выключение, движение вперед/назад или высокая/низкая скорость. Благодаря фиксации в каждом положении, кнопка не возвращается в нейтральное состояние самопроизвольно. Применяется в средах с повышенной запыленностью и воздействием воды - на производстве, в логистических комплексах, на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (НО) + 1 нормально открытый (НО)
• Максимальное напряжение: 250 В переменного тока
• Максимальный ток: 4 А
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Фиксация положений: механическая - кнопка остается в выбранном положении до следующего нажатия
• Количество позиций: две

Совместимость и монтаж

Устройство рассчитано на установку в панели с отверстием стандартного диаметра для кнопочных элементов серии CP. Для монтажа потребуется предварительно просверленное отверстие соответствующего размера - проверьте совпадение с габаритными чертежами производителя. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Установка выполняется с помощью фиксирующей гайки с тыльной стороны панели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Сертификация по международным стандартам IEC 60947-5-1 обеспечивает надежную работу в цепях управления. Напряжение и ток указаны для активной нагрузки - использование с реактивной нагрузкой требует дополнительного расчета.

Преимущества

• Высокая степень защиты IP65 позволяет использовать в сложных условиях без дополнительных кожухов
• Механическая фиксация исключает случайное переключение при вибрации
• Комбинация 1НО+1НО позволяет реализовать базовые логические схемы управления без внешних реле
• Конструкция выполнена из прочных материалов - устойчиво к химическим воздействиям и частому использованию

Ограничения применения

• Не предназначен для работы с постоянным током выше 30 В - возможна дуга и быстрый износ контактов
• Не рекомендован для частых циклов более 1000 операций в час - срок службы снижается
• Не следует использовать в средах со взрывоопасными газами или паром - отсутствует взрывозащита
• Работает только при температуре от -25C до +55C - экстремальные значения нарушают герметичность

Примеры использования

• Управление перемещением конвейера вперед/назад
• Выбор режима скорости насоса - низкий / высокий
• Запуск и аварийная остановка станка через два отдельных контура
• Переключение между автоматическим и ручным режимом в системах контроля

Практические советы

• При подборе аналога обращайте внимание на тип контактов - здесь важно наличие именно 1НО+1НО, а не двух НО или НЗ
• Для долгой службы избегайте ударных нагрузок на рычаг - даже при IP65 механизм чувствителен к механическим повреждениям
• Проверяйте соответствие посадочного отверстия перед монтажом - не все модели серии CP имеют одинаковый размер
• Подключайте провода плотно - плохой контакт при токе 4 А вызывает нагрев и выход из строя
• EMAS CP101DJ20 можно комбинировать с другими элементами серии CP - они совместимы по форме, цвету и способу крепления
