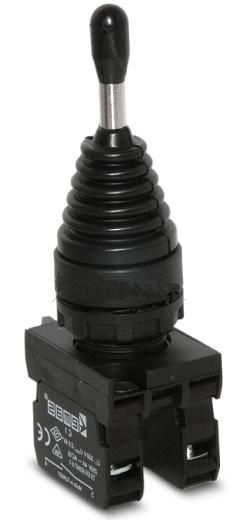

Кнопка джойстик 2х позиционный 1НО+1НО, без фикс ации, серия CP 250В AC, 4А, IP65 - CP101DJ21 EMAS

Кнопка-джойстик EMAS CP101DJ21 - двухпозиционное устройство без фиксации с двумя нормально замкнутыми контактами, рассчитанное на работу в условиях запыленности и влаги. Подходит для управления оборудованием, где требуется точечная и быстрая смена направления движения.

Назначение и область применения

Эта кнопка-джойстик используется для ручного управления механизмами, требующими выбора одного из двух направлений: вперёд/назад, влево/вправо. Устройство не имеет фиксации - при отпускании рычага он автоматически возвращается в нейтральное положение. Применяется в системах управления станками, транспортерами, подъёмными механизмами, испытательным оборудованием и других промышленных устройствах, где важна оперативная реакция.

Технические характеристики

• Тип переключения: 2-х позиционный, без фиксации
• Количество контактов: 1 НО + 1 НО (два нормально замкнутых контакта)
• Максимальное напряжение: 250 В переменного тока
• Максимальный ток: 4 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Бренд: EMAS
• Артикул: CP101DJ21

Совместимость и монтаж

CP101DJ21 устанавливается в панель через круглое отверстие диаметром 22 мм. Кабель подключается к клеммам с зажимами под провода до 2,5 мм2. Для надёжной работы рекомендуется использовать кабели с гибкой жилой и фиксацией ввода. Монтаж допускается в вертикальном и горизонтальном положении. Не требует специальных инструментов - достаточно отвёртки и шестигранника для затяжки креплений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 обеспечивает безопасную эксплуатацию в средах с высокой запылённостью, влажностью и возможным воздействием брызг воды. Соответствие стандартам IEC 60947-5-1 подтверждается производителем EMAS.

Преимущества

• Две независимые цепи НО позволяют управлять двумя функциями одновременно - например, включение двигателя и активация тормоза
• Автоматический возврат в ноль снижает риск случайного продолжения действия после освобождения рычага
• Высокая степень защиты IP65 делает устройство пригодным для использования вне закрытых щитов
• Конструкция с прочным корпусом выдерживает частые механические нагрузки

Ограничения применения

• Не предназначена для постоянного удерживания в крайнем положении - длительное давление может привести к преждевременному износу механизма
• Работает только с переменным током до 250 В; несовместима с постоянным током выше 30 В
• Не следует применять в средах с агрессивными химическими веществами - корпус не защищён от кислот и растворителей
• Запрещено погружать в жидкости - IP65 не гарантирует герметичность при полном погружении

Примеры использования

• Управление перемещением конвейера вперёд/назад на пищевом производстве
• Выбор направления поворота платформы на ремонтной станции
• Регулировка скорости и направления вращения вала тестового стенда
• Локальный контроль подъёма/опускания рабочего органа на компактном станке

Практические советы

• Перед установкой проверьте посадочный диаметр отверстия - он должен точно совпадать с размером корпуса CP101DJ21 (22 мм)
• Используйте кабельные вводы с зажимами для предотвращения вытягивания проводов при вибрации
• При монтаже в местах с высокой вибрацией дополнительно закрепите устройство контргайками
• Не используйте силовые кабели большего сечения - это может повредить клеммы
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании
