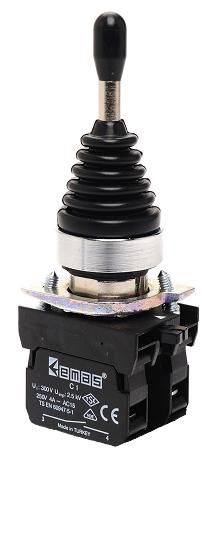

Кнопка джойстик 2х позиционный 1НО+1НО, без фикс ации, серия CM 250В AC, 4А, IP65 - CM101DJ21 EMAS

Кнопка-джойстик EMAS CM101DJ21 - двухпозиционное устройство без фиксации с двумя нормально замкнутыми контактами, предназначенное для управления оборудованием в условиях запыленности и повышенной влажности. Подходит для установки на пультах управления станков, транспортеров и других промышленных систем.

Назначение и область применения

Этот кнопочно-джойстиковый переключатель позволяет управлять двумя цепями одновременно при одном движении рычага. Каждое положение рычага активирует свою пару контактов - НО (нормально открытые). Устройство не имеет фиксации: после освобождения рычага он автоматически возвращается в нейтральное положение. Это делает его идеальным для ситуаций, где требуется кратковременное управление - например, перемещение механизма вперёд/назад, включение функций на время действия оператора.

Технические характеристики

• Тип переключения: 2-х позиционный, без фиксации
• Количество контактов: 1НО + 1НО (два отдельных нормально открытых контакта)
• Максимальное напряжение: 250 В переменного тока
• Максимальный ток: 4 А
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Бренд: EMAS
• Артикул: CM101DJ21

Совместимость и монтаж

CM101DJ21 рассчитан на монтаж в панели через круглое отверстие диаметром 22 мм - типичный размер для промышленных кнопочных устройств. Для надёжной фиксации используется резьбовая гайка на корпусе. Кабельные входы позволяют подключить провода до 2,5 мм2. Перед установкой проверьте соответствие диаметра отверстия в панели и наличие места для поворота рычага в пределах +-45°.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях промышленной среды. Защита IP65 обеспечивает работу в помещениях с высокой запылённостью, на открытых площадках или рядом с мойками. Однако не предназначено для постоянного погружения в жидкости или работы под давлением воды.

Преимущества

• Две независимые цепи в одном корпусе - экономия места на панели
• Автоматический возврат в ноль снижает риск случайного включения
• Высокая степень защиты IP65 увеличивает срок службы в сложных условиях
• Прочная конструкция корпуса выдерживает частые механические воздействия

Ограничения применения

• Не подходит для длительного удержания в крайнем положении - отсутствие фиксации требует постоянного усилия оператора
• Работает только с переменным током до 250 В; не применяется в цепях постоянного тока выше 30 В
• Не рекомендован для использования в взрывоопасных зонах - нет соответствующего взрывозащитного исполнения

Примеры использования

• Управление направлением движения конвейера - вперёд / назад
• Переключение режимов работы станка - медленный / быстрый ход
• Активация двух функций одновременно - например, включение насоса и клапана
• Пульты управления в пищевой, металлургической и логистической отраслях

Практические советы

• Выбирайте место установки так, чтобы рычаг не задевал другие элементы при повороте
• Используйте кабельные муфты при выводе проводов - это сохраняет степень защиты IP65
• Проверяйте нагрузку на контакты: при работе близко к 4 А возможна более быстрая эрозия контактов
• Для долгой службы регулярно очищайте поверхность от пыли и масла - даже при IP65 грязь может затруднять движение рычага
• CM101DJ21 совместим со стандартными креплениями EMAS - можно использовать с другими изделиями серии для унификации панели
