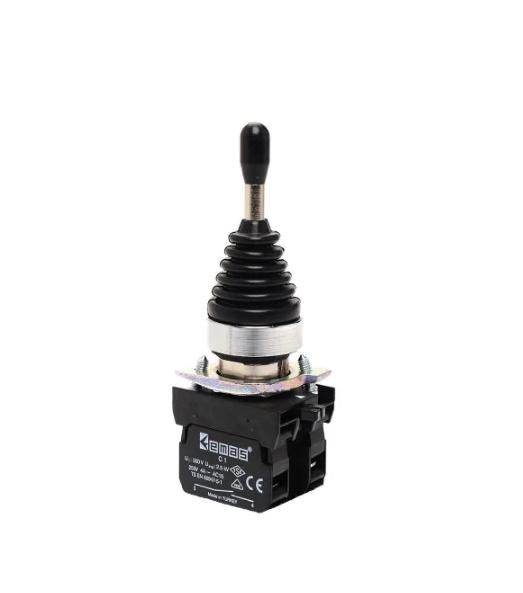

Кнопка-джойстик CM 2-х позиционный с фиксацией, 4А, 250В, IP65 EMAS CM101DJ20

Кнопка-джойстик EMAS CM101DJ20 - двухпозиционное устройство с механической фиксацией положений, предназначенное для управления оборудованием в условиях запыленной среды. Подходит для установки на пультах управления станков, конвейеров и других промышленных систем, где требуется надежный и долговечный переключатель с защитой IP65.

Назначение и область применения

Кнопка-джойстик EMAS CM101DJ20 позволяет управлять двумя функциями через одно устройство: перемещение вперед-назад или влево-вправо с фиксацией каждого положения. Устройство применяется там, где нужна точная и безопасная ручная коммутация - например, в системах автоматизации, на грузоподъемниках, в цепях управления насосами или вентиляторами. Благодаря защите IP65, его можно использовать в помещениях с высокой запыленностью, на открытых площадках или в местах, где возможны брызги воды.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (до 250 В AC)
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Количество контактов: 1 нормально замкнутый (1НО) + 1 нормально замкнутый (1НО)
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Частота нажатий: до 3000 в час без нагрузки, до 1200 в час при максимальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Сечение подключаемого провода: 1,5–2,5 мм2
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением

Совместимость и монтаж

Кнопка-джойстик EMAS CM101DJ20 монтируется в панели с отверстием стандартного размера для кнопочных элементов серии CM. Для установки используется крепление типа “винт” - необходимо просверлить отверстие соответствующего диаметра и закрепить корпус гайкой снизу. Провода подключаются к клеммам с зажимами, рассчитанными на сечение 1,5–2,5 мм2. Не требует внешнего питания - работает как пассивный переключатель. Совместим со всеми стандартными кабелями и контактными группами, используемыми в промышленном управлении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Защита IP65 обеспечивает работу в средах с повышенным уровнем пыли и влаги. Конструкция выполнена из металла, что повышает устойчивость к механическим воздействиям. Работа при температуре выше +40 C или ниже –5 C может привести к снижению надежности контактов и ускоренному износу механизма.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу
• Долгий срок службы - 500 тысяч циклов работы без ремонта
• Защита IP65 исключает попадание пыли внутрь устройства
• Фиксированное положение предотвращает случайное срабатывание
• Два независимых контакта позволяют управлять двумя цепями одновременно

Ограничения применения

• Не предназначена для работы при температурах ниже –5 C и выше +40 C
• Запрещено использование в взрывоопасных зонах - нет соответствующей классификации
• Не рекомендуется для частого включения/выключения при максимальной нагрузке более 1200 раз в час
• Подключение проводов сечением меньше 1,5 мм2 или больше 2,5 мм2 может вызвать нагрев и выход из строя клемм

Примеры использования

• Управление движением конвейера вперед/назад на пищевом производстве
• Регулировка положения платформы на подъемнике
• Выбор режима работы станка: быстрый ход / медленный ход
• Включение/остановка вентилятора и насоса в одной системе

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен плотно сесть, чтобы не возникло люфта
• Используйте кабели с жилами из меди, сечением 1,5–2,5 мм2; алюминиевые провода не подходят
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - особенно при работе на пределе тока 4 А
• Не затягивайте крепежные гайки слишком сильно - это может деформировать корпус и нарушить герметичность
• Для длительной эксплуатации в условиях влажности рекомендуется периодически осматривать уплотнители на предмет трещин
