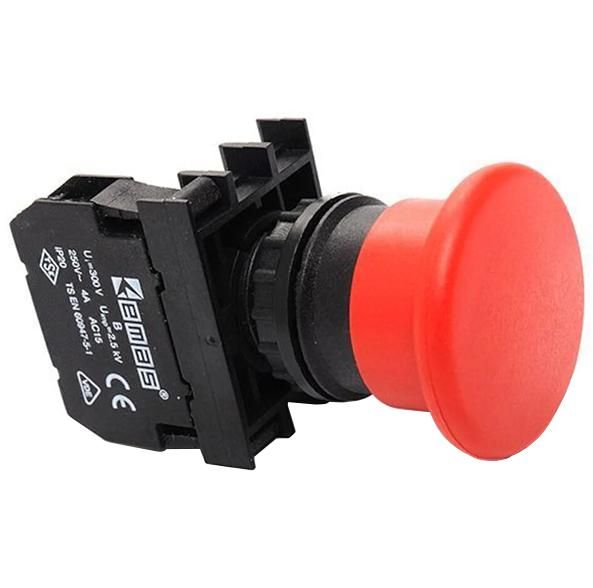

Кнопка "Грибок" 1НО без фиксации красн. EMAS B100MK

Кнопка нажимная без фиксации 1 нормально открытый контакт красная от бренда EMAS с артикулом b100mk предназначена для ручного управления цепями сигнализации, питания и контроля в промышленных системах. Красный цвет обеспечивает визуальную идентификацию аварийной или экстренной функции, а надёжная конструкция гарантирует долгую работу даже при высокой нагрузке.

Назначение и область применения

Кнопка используется для временного замыкания цепи при нажатии - после отпускания контакт автоматически размыкается. Подходит для запуска, остановки, сброса или вызова сигнала в системах управления. Часто устанавливается в электрощитах, на пультах оборудования, конвейерах, насосных станциях и устройствах энергоснабжения. Красный цвет указывает на критическую функцию: аварийная остановка, экстренный выключатель или предупредительный сигнал.

Технические характеристики

• Тип контакта: 1 нормально открытый (NO)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Материал корпуса: огнестойкий полиамид PA6 класса V0, изолированный карбонат
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка b100mk устанавливается в стандартные отверстия диаметром 22 мм. Крепится за счет фиксирующего кольца - достаточно вставить её в панель и закрутить гайку сзади. Кабель подключается к зажимам с помощью винтов - допускается провода сечением 1,5–2,5 мм2. Возможна установка в любом положении: вертикально, горизонтально, перевёрнуто - конструкция не зависит от ориентации. Для подсветки предусмотрено дополнительное подключение - можно совместить с LED-индикатором (не входит в комплект).

Безопасность и стандарты

• Соответствует UL 508 - требования к контроллерам и элементам управления в США
• Соответствует TS EN 60947-5-1 - европейский стандарт для аппаратов управления
• Соответствует VDE 0660 - немецкий стандарт безопасности электрооборудования

Огнестойкий материал корпуса (V0 PA6) препятствует распространению пламени. Устройство рассчитано на работу в условиях, где возможны перегрузки и кратковременные скачки напряжения.

Преимущества

• Высокая механическая и электрическая износостойкость - подходит для интенсивного режима работы
• Минимальный нагрев при работе - снижает риск перегрева в плотных щитах
• Устойчивые контакты AgNI - обеспечивают надёжное соединение и долгий срок службы
• Гибкость монтажа - можно устанавливать в любом направлении
• Цветовая стандартизация - красный цвет соответствует правилам безопасности для аварийных кнопок
• Поддержка подсветки - позволяет легко идентифицировать состояние кнопки в темноте

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP50 не защищает от брызг и влаги
• Запрещён монтаж вне диапазона температур –5…+40 C - при более низких температурах пластик становится хрупким, при более высоких - повышается риск деформации
• Не рекомендовано применение в цепях постоянного тока выше 240 В - спецификация рассчитана только на переменный ток
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)

Примеры использования

• Аварийная остановка станка на производстве
• Кнопка “Стоп” на пульте конвейера
• Сигнализация срабатывания системы защиты в распределительном щите
• Переключение режима работы насосной станции
• Запуск тестового цикла в испытательном стенде

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе кнопка будет болтаться или не войдёт
• Не затягивайте кабельные зажимы слишком сильно - это может повредить жилы провода
• Если требуется подсветка, используйте совместимые модули от EMAS - они имеют согласованные параметры напряжения и тока
• Для длительной эксплуатации в пыльных помещениях регулярно протирайте поверхность кнопки - хотя она защищена от пыли, скопления грязи могут влиять на механику
• Не используйте эту кнопку вместо кнопки с фиксацией - она работает только при нажатии, и не остаётся в активном состоянии
