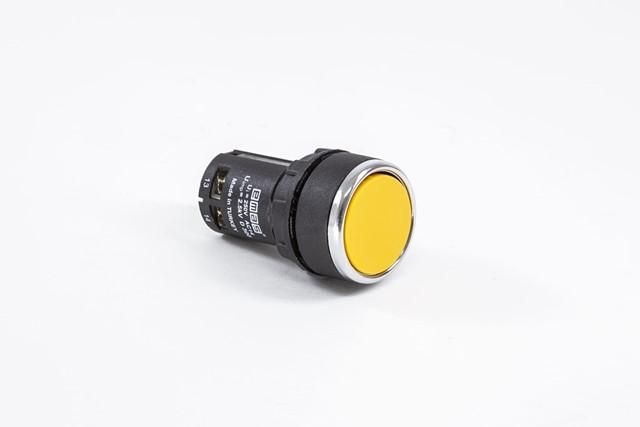

Кнопка нажимная моноблочная 22мм IP 40 1НО EMAS MB100DS

Кнопка нажимная моноблочная 22мм IP40 1НО от бренда EMAS (артикул mb100ds) предназначена для коммутации слаботочных цепей управления, сигнализации и питания в промышленных электрошкафах. Её прочная конструкция и одиночный нормально замкнутый контакт обеспечивают надёжную работу в условиях постоянной нагрузки.

Назначение и область применения

Кнопка нажимная моноблочная 22мм IP40 1НО используется для ручного управления электрическими цепями: запуск, остановка, аварийное отключение оборудования. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем освещения и энергообеспечения. Назначение - передача команд в управляющие системы, а не управление силовой нагрузкой высокой мощности.

Технические характеристики

• Диаметр корпуса: 22 мм
• Контакт: 1 нормально замкнутый (1НО)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Поперечное сечение кабеля: 1,5–2,5 мм2
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Корпус материала: поликарбонат
• Контактный модуль: огнестойкий материал класса V0 PA6

Совместимость и монтаж

Кнопка нажимная моноблочная 22мм IP40 1НО монтируется в стандартные отверстия диаметром 22 мм. Крепится фиксирующим кольцом - не требует дополнительных кронштейнов. Соединение проводов осуществляется через зажимы с фиксацией винтом. Устанавливается в любом положении - горизонтально, вертикально, перевёрнуто. Для подключения подсветки предусмотрено специальное гнездо - можно дополнительно установить световой индикатор.

Безопасность и стандарты

Кнопка соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1, VDE 0660. Корпус выполнен из самозагасающего материала класса V0, что предотвращает распространение пламени при перегрузках. Диэлектрическая прочность между корпусом и контактами - 2000 В переменного тока; между разомкнутыми контактами - 1500 В.

Преимущества

• Высокая механическая долговечность - выдерживает до полумиллиона срабатываний
• Низкий уровень нагрева даже при длительной работе
• Герметичный контактный блок защищён от попадания пыли (IP50)
• Поддержка подсветки - удобство визуального контроля состояния кнопки
• Пластиковые детали из поликарбоната - устойчивы к ударным нагрузкам и химическим воздействиям
• Цветовая гамма позволяет легко различать функции кнопок в щите

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не обеспечивает защиту от брызг и влаги
• Запрещено применение при температурах ниже –5 C и выше +40 C - возможна потеря герметичности и снижение ресурса
• Не рассчитана на управление токами более 4 А - превышение вызывает оплавление контактов
• Не совместима с цепями постоянного тока свыше 250 В - риск возникновения дуги

Примеры использования

• Кнопка “Стоп” на пульте металлорежущего станка
• Аварийная остановка конвейера на пищевом производстве
• Запуск насоса в системе водоснабжения
• Сигнальная кнопка в шкафу автоматического ввода резерва (АВР)
• Управление освещением в помещении с повышенными требованиями к надёжности

Практические советы

• Выбирайте цвет кнопки согласно стандартам: красный - аварийная остановка, зелёный - запуск, жёлтый - предупреждение
• При монтаже используйте кабель сечением 1,5–2,5 мм2 - меньшие сечения могут перегреваться, большие - не войдут в зажим
• Перед подключением проверьте соответствие напряжения сети номиналу 250 В - использование в сетях 380 В недопустимо
• При необходимости подсветки - подключайте только рекомендованную LED-подсветку от EMAS, чтобы не нарушить изоляцию
• Не применяйте в местах с сильной вибрацией - хотя ресурс высокий, постоянные удары могут повредить механизм
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно в средах с пылью
