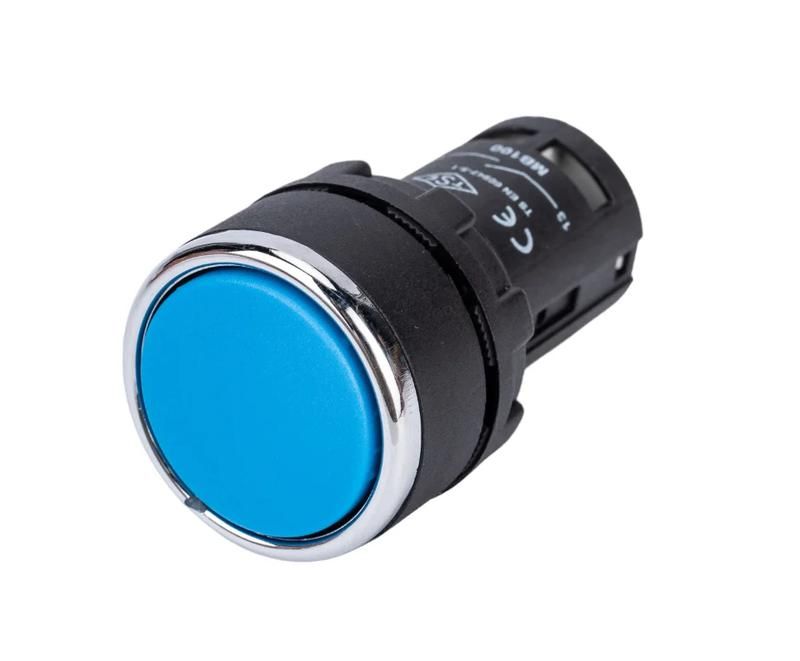

Кнопка нажимная моноблочная 22мм IP 40 1НО EMAS MB100DM

Кнопка нажимная моноблочная 22мм IP40 1НО от бренда EMAS (артикул mb100dm) предназначена для коммутации слаботочных цепей управления, сигнализации и питания в промышленных электрощитах. Её моноблочная конструкция обеспечивает надёжную работу при минимальной нагрузке, а высокий механический ресурс делает её подходящей для систем с частыми циклами включения.

Назначение и область применения

Кнопка нажимная моноблочная 22мм IP40 1НО используется для ручного управления электрическими цепями: запуск, остановка, сброс, сигнал тревоги. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных станций и оборудования энергосистем. Назначение - передача команд в управляющие системы, а не управление силовыми цепями большой мощности.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5C … +40C
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Изоляционные детали: поликарбонат
• Корпус блок-контактов: огнестойкий PA6 класса V0
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка нажимная моноблочная 22мм IP40 1НО устанавливается в стандартные отверстия диаметром 22 мм. Крепится фиксирующим кольцом - не требует дополнительных кронштейнов. Соединение проводов осуществляется через зажимы, рассчитанные на кабель 1,5–2,5 мм2. Возможна установка в любом положении: вертикально, горизонтально, перевёрнуто - конструкция не зависит от ориентации. Для подсветки предусмотрено гнездо под дополнительный блок-контакт (не включён в базовую комплектацию).

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов: UL 508, TS EN 60947-5-1, VDE 0660. Корпус выполнен из материалов с огнестойкостью V0, что снижает риск распространения пламени. Диэлектрическая прочность и уровень изоляции обеспечивают безопасную работу даже при кратковременных перенапряжениях.

Преимущества

• Высокая долговечность: 500 тысяч механических циклов - подходит для интенсивного режима работы
• Минимальный нагрев при работе благодаря материалам контактов AgNi
• Гибкость компоновки: доступны различные цвета для визуального различения функций в щите
• Устойчивость к повреждениям: поликарбонат и огнестойкий PA6 защищают от ударов и возгорания
• Простое подключение: зажимы принимают кабель 1,5–2,5 мм2 без необходимости предварительной подготовки жил

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP40 не защищает от воды или пылевых потоков
• Запрещено применять при температурах ниже –5C или выше +40C - возможна потеря герметичности и изменение механических свойств пластиков
• Не рекомендовано для управления нагрузками свыше 4 А или напряжений выше 250 В переменного тока
• Подсветка не встроена - требуется отдельный модуль, совместимый с моделью

Примеры использования

• Кнопка “Стоп” на пульте управления конвейера
• Сигнальная кнопка аварийной остановки на станке ЧПУ
• Кнопка включения освещения в распределительном шкафу
• Управление пускателем в системе водоснабжения
• Индикация состояния “Готов” в автоматических линиях

Практические советы

• Выбирайте цвет кнопки согласно функции: красный - аварийная остановка, зелёный - запуск, жёлтый - предупреждение
• При монтаже проверьте глубину отверстия - кнопка должна плотно сесть, чтобы не болталась
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы кабеля 1,5–2,5 мм2
• Для увеличения срока службы избегайте частых ударов по кнопке - она выдерживает 500 тыс. циклов, но механический износ всё же есть
• Если нужна подсветка - используйте оригинальные блоки от EMAS, совместимые с артикулом mb100dm
