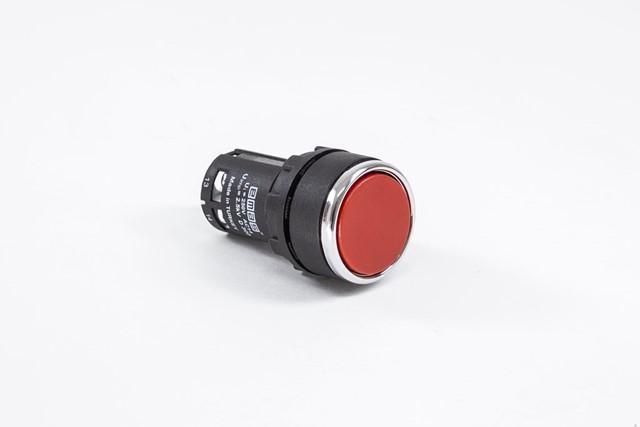

Кнопка нажимная моноблочная 22мм IP 40 1НО EMAS MB100DK

Кнопка нажимная моноблочная 22мм IP40 1НО от бренда EMAS (артикул mb100dk) предназначена для коммутации слаботочных цепей управления, сигнализации и питания в промышленных электрощитах. Её моноблочная конструкция обеспечивает надёжную работу при минимальном обслуживании.

Назначение и область применения

Кнопка нажимная моноблочная 22мм IP40 1НО используется для ручного управления электрическими цепями: запуск, остановка, сброс, сигнал тревоги. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем автоматизации и оборудования энергоснабжения. Назначение - передача команд в управляющие системы через замыкание одного нормально открытого контакта.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Поперечное сечение кабеля: 1,5–2,5 мм2
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5C … +40C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Количество контактов: 1 нормально открытый (1НО)
• Диаметр монтажного отверстия: 22 мм

Совместимость и монтаж

Кнопка нажимная моноблочная 22мм IP40 1НО устанавливается в стандартное отверстие диаметром 22 мм. Крепится фиксирующим кольцом - не требует дополнительных кронштейнов. Соединение проводов осуществляется зажимами, рассчитанными на кабель 1,5–2,5 мм2. Устройство можно монтировать в любом положении: вертикально, горизонтально, перевёрнуто - механика работает одинаково. Для подключения подсветки предусмотрено специальное гнездо - требуется отдельный модуль подсветки (не входит в комплект).

Безопасность и стандарты

Кнопка соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1, VDE 0660. Корпус контактной группы выполнен из материала класса огнестойкости V0 PA6 - самозагасает пламя. Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами. Это гарантирует безопасную работу даже при кратковременных перенапряжениях.

Преимущества

• Высокий механический и электрический ресурс - долгий срок службы без замены
• Минимальный нагрев при работе - снижает риск перегрева в плотных щитах
• Корпус из поликарбоната - устойчив к ударным нагрузкам и химическим воздействиям
• Гибкость цветового оформления - позволяет легко идентифицировать функции кнопок в панелях
• Простота подключения - зажимы принимают кабель без предварительной зачистки и опрессовки

Ограничения применения

Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от попадания воды. Не рекомендуется использовать вне помещений или в местах с высокой запылённостью без дополнительной защиты. Температурный диапазон ограничен: ниже –5C возможна потеря эластичности материалов, выше +40C - повышение температуры внутри щита может вывести устройство за рабочую границу. Не подходит для коммутации мощных нагрузок свыше 4 А или постоянного тока.

Примеры использования

• Кнопка “Стоп” на станке ЧПУ
• Запуск насоса в системе водоснабжения
• Аварийная остановка конвейера
• Сигнальная кнопка на пульте управления складской техники
• Подтверждение действия в панели автоматического освещения

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна полностью входить, чтобы фиксирующее кольцо плотно село на поверхность щита
• Для длительной эксплуатации используйте кабель с жилами из меди, сечением не более 2,5 мм2 - большие сечения не войдут в зажим
• Если нужна подсветка - выбирайте совместимые модули от EMAS; не применяйте сторонние LED-устройства без проверки совместимости напряжения
• Перед первым включением убедитесь, что все провода правильно подсоединены - неверное подключение может вызвать пробой изоляции
• При использовании в условиях повышенной вибрации - дополнительно закрепите кабель хомутиком рядом с кнопкой, чтобы исключить нагрузку на зажимы
