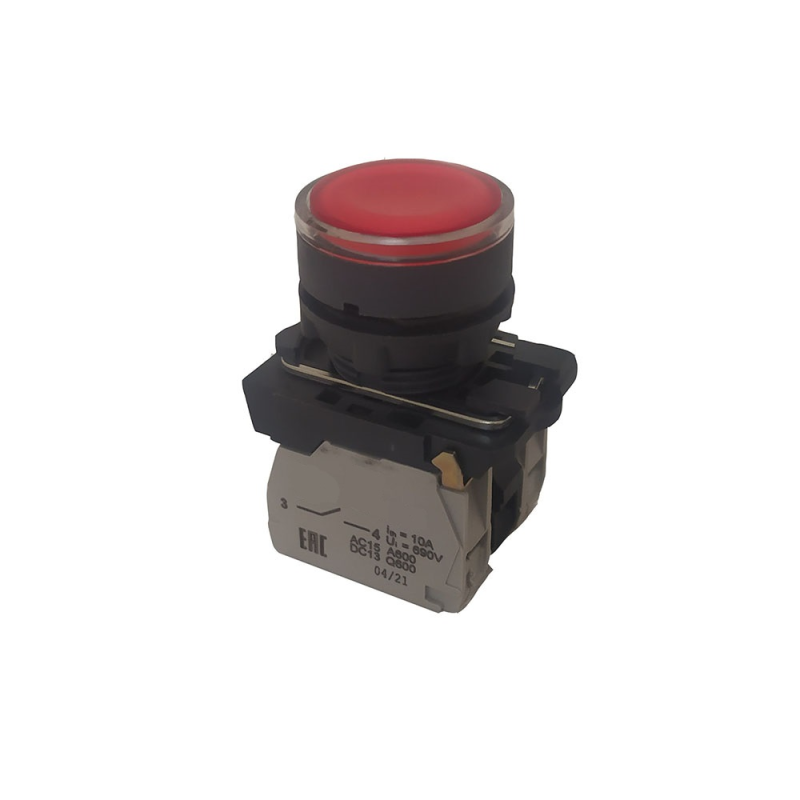

Кнопка КМЕ4511мЛ-24В-красный-1но+1нз-цилиндр-индикатор-IP54 | 354400 КЭАЗ

Кнопка КМЕ4511мЛ 24В красный 1но+1нз цилиндр индикатор IP54 - это комбинированная управляющая кнопка с индикацией, предназначенная для управления оборудованием и визуального отображения состояния системы. Бренд КЭАЗ обеспечивает надежность и соответствие промышленным требованиям, а артикул 354400 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Кнопка КМЕ4511мЛ 24В красный 1но+1нз цилиндр индикатор IP54 сочетает функции управления и индикации: один нормально открытый (НО) и один нормально замкнутый (НЗ) контакт позволяют одновременно управлять двумя цепями, а встроенная подсветка показывает текущее состояние устройства. Подходит для установки на пультах управления, щитах автоматизации и корпусах оборудования, где требуется четкий визуальный сигнал и надежное управление. Часто применяется на станках, конвейерах, системах безопасности и других промышленных объектах.

Технические характеристики

• Рабочее напряжение: 24 В AC/DC - совместима с большинством промышленных контроллеров и преобразователей
• Контакты: 1 НО + 1 НЗ - возможность управления двумя различными цепями одним устройством
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды из любого направления
• Подсветка: да - светодиодная индикация в цвете красного, видна даже при ярком освещении
• Тип механизма: пружинно-возвратный - кнопка возвращается в исходное положение после отпускания
• Форма: плоская круглая кнопка с черным передним кольцом - удобна для нажатия, контрастно выделяется на фоне панели
• Диаметр отверстия: 22,3 мм - требует точной подготовки монтажного проема
• Тип подключения: винтовые зажимы - надежное и проверенное соединение, допускает многократную перепайку
• Количество постов: 1 - однофункциональный модуль, не расширяемый

Совместимость и монтаж

Кнопка КМЕ4511мЛ 24В красный 1но+1нз цилиндр индикатор IP54 монтируется в панель через круглое отверстие диаметром 22,3 мм. Установка осуществляется фиксацией гайкой с тыльной стороны. Для правильной работы необходимо соблюдать полярность при подключении постоянного тока. Винтовые клеммы рассчитаны на провода сечением до 2,5 мм2. Перед установкой убедитесь, что толщина панели соответствует глубине корпуса - не более 8–10 мм. Монтаж в условиях повышенной вибрации рекомендуется дополнительно фиксировать клеем или хомутом.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию по степени защиты IP54. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Не содержит опасных материалов, соответствует RoHS. Индикация выполнена безопасным светодиодом с ограниченным током, не создающим помех в слаботочных сетях.

Преимущества

• Объединяет две функции - управление и индикацию - снижает количество элементов на панели
• Красная подсветка легко воспринимается в условиях плохой видимости
• Пружинно-возвратный механизм гарантирует предсказуемую реакцию оператора
• Винтовое подключение устойчиво к вибрациям и частому обслуживанию
• Черное кольцо вокруг кнопки повышает контрастность и эргономичность

Ограничения применения

• Не предназначена для погружения в воду - IP54 недостаточно для влажных сред с прямым воздействием струи
• Не имеет механической блокировки - нельзя использовать как аварийную остановку без внешней блокировки
• Один пост - невозможно увеличить число контактов или добавить другие функции без замены
• Напряжение 24 В - не подходит для сетей 110/220 В без использования реле
• Не имеет светового эффекта мигания - только постоянная подсветка

Примеры использования

• Управление запуском станка с индикацией активного режима (красный свет = работает)
• Аварийная остановка с подтверждением действия (при нажатии - замыкается НЗ, размыкается НО, свет горит)
• Индикация готовности системы на пульте управления
• Контроль состояния насоса или компрессора в шкафу автоматики

Практические советы

• Перед монтажом проверьте диаметр отверстия - 22,3 мм требуют точного сверления; используйте метчик или пробойник
• При подключении к переменному току полярность не важна, но при DC - соблюдайте "+" и "-" на клеммах
• Для длительной службы избегайте попадания масла, смазки и агрессивных жидкостей на поверхность кнопки
• Если используется в холодном помещении - убедитесь, что температура окружающей среды не ниже -25C (стандартный рабочий диапазон)
• При замене аналога - всегда сверяйте тип контактов (НО+НЗ) и наличие подсветки, так как многие кнопки имеют только НО
