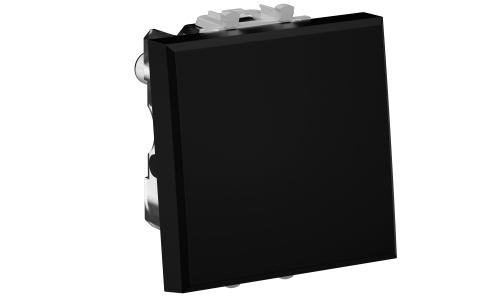

Кнопка одноклавишная модульная, "Avanti", "Черный матовый", 2 модуля | 4412152 DKC ДКС

Кнопка одноклавишная модульная, черный матовый, 2 модуля от DKC (ДКС), артикул 4412152 - это элемент управления для систем сборной автоматизации, предназначенный для кратковременного включения нагрузки в коробках Avanti. Подходит для монтажа в системы In-liner Front и Sotto, где важна компактность и чистота линии.

Назначение и область применения

Кнопка одноклавишная модульная, черный матовый, 2 модуля используется для ручного включения и выключения электрических цепей с номинальным током до 16 А. Применяется там, где требуется простое, надежное управление: на станках, конвейерах, осветительных контурах, в системах автоматизации рабочих мест. Устанавливается исключительно в модульные коробки Avanti, совместимые с системами In-liner Front и Sotto, включая кабель-каналы Aero.

Технические характеристики

• Тип контакта: нормально разомкнутый (NO) - замыкает цепь только при нажатии
• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока
• Количество модулей: 2 (занимает два слота в шинном профиле)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к перегреву и механическим воздействиям
• Цвет и отделка: черный матовый, декоративное покрытие без бликов
• Размеры: 44,9 × 44,9 × 36,9 мм
• Подсветка: есть - светодиодная, указывает на состояние включения
• Зажимы: винтовые, для проводов до 2,5 мм2
• Шаблон зачистки кабеля: 11 мм
• Отверстия для ввода кабелей: 2 отверстия по 3 мм на каждую клемму
• Состав: не содержит галогенов - соответствует экологическим требованиям

Совместимость и монтаж

Кнопка одноклавишная модульная, черный матовый, 2 модуля устанавливается только в модульную систему Avanti через специальные рамки-суппорты (например, код 4400912) или каркасы с лапками (код 4400802). Монтаж возможен в пластиковые коробки In-liner Front и Sotto, включая Aero. Крепление фиксируется саморезами. Не требует предварительной подготовки отверстия в стене - работает только внутри готовых модульных систем. Для подключения используйте провода с зачищенной частью 11 мм. Габариты позволяют установить две кнопки рядом без перекрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в помещениях. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не рассчитана на влажные среды, пыль или outdoor-условия. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Соответствует общим нормам для бытовой и промышленной автоматизации.

Преимущества

• Унифицированная система - совместима со всеми продуктами Avanti, что упрощает сборку и сервис
• Подсветка позволяет легко определить состояние кнопки в темноте или при плохом освещении
• Матовая поверхность не царапается и не оставляет следов от пальцев
• Фиксация через каркас делает установку и демонтаж быстрыми без повреждения коробки
• Высокая плотность компоновки - два модуля занимают минимальное пространство

Ограничения применения

• Не применяется вне модульных систем Avanti - нельзя монтировать в обычные подрозетники
• IP20 запрещает использование в сырых, пыльных или наружных условиях
• Номинальный ток 16 А - не подходит для мощных нагревательных приборов выше 3,5 кВт
• Не имеет механической фиксации в положении “вкл” - только импульсное действие
• Не предназначен для частого циклического включения более 1000 раз в час

Примеры использования

• Управление пуском станка в цехе с использованием коробки Sotto
• Включение световой сигнализации на линии сборки
• Кнопка аварийной остановки в распределительной коробке Aero
• Локальное управление насосом в помещении с контролируемой влажностью

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в коробке - они должны точно совпадать с 3 мм
• Используйте только провода сечением до 2,5 мм2 - большие жилы не войдут в винтовые зажимы
• При установке в систему Avanti всегда используйте оригинальный каркас 4400802 - другие крепления могут не обеспечить герметичность и прочность
• Не затягивайте винты слишком сильно - это повредит контактную группу
• Если нужна постоянная работа - выбирайте другой тип устройства; эта кнопка только импульсная
