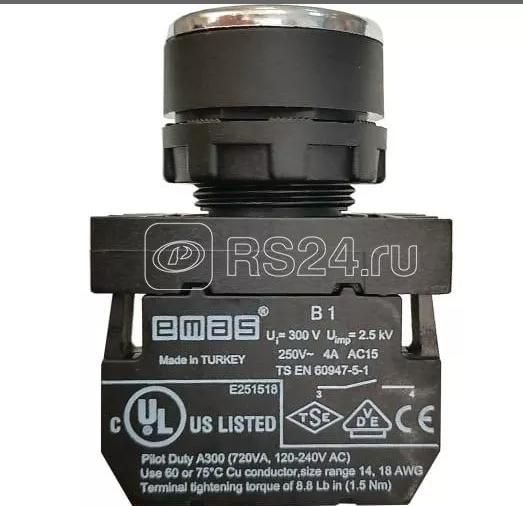

Кнопка нажимная круглая черн. с вертикальной стрелкой B100DH-0D EMAS B100DHOD

Кнопка нажимная круглая черная с вертикальной стрелкой в сборе от бренда EMAS с артикулом b100dhod предназначена для ручного управления электрическими цепями в условиях умеренного температурного режима и средней нагрузки. Подходит для установки на пультах управления, станках и автоматизированных системах, где требуется надежный механический сигнал.

Назначение и область применения

Кнопка используется для включения или выключения электрических цепей через физическое нажатие. Вертикальная стрелка на поверхности указывает направление действия - обычно это запуск или остановка процесса. Применяется в промышленном оборудовании: конвейерах, насосах, компрессорах, станках с ЧПУ, где нужна простая и понятная интерфейсная кнопка. Не предназначена для частого или длительного использования в условиях высокой влажности или пыли.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов нажатий
• Электрический ресурс: минимум 100 000 циклов при нагрузке 4 А
• Частота операций: до 1200–3000 нажатий в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi) - устойчив к окислению и дуговым перегрузкам
• Диэлектрическая прочность: между корпусом и контактами - 2000 В переменного тока; между разомкнутыми контактами - 1500 В переменного тока
• Сечение кабеля: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка имеет стандартную круглую форму для монтажа в панели с отверстием диаметром 22 мм (типичный размер для таких изделий). Кабель подключается к зажимам внутри корпуса - допускаются провода сечением 1,5–2,5 мм2. Для надежного соединения рекомендуется использовать наконечники типа “штыревые” или “трубчатые”. Устанавливается в панель с помощью резьбового крепления - необходимо обеспечить плотное прилегание для сохранения степени защиты IP50. Не требует внешнего питания - работает как механический коммутатор.

Безопасность и стандарты

• Соответствует стандарту UL 508 - требования к контроллерам и элементам управления промышленным оборудованием
• Соответствует TS EN 60947-5-1 - европейский стандарт для низковольтных аппаратов управления
• Соответствует VDE 0660 - немецкий стандарт безопасности электрооборудования

Эти стандарты гарантируют соответствие изделия требованиям безопасности, долговечности и отказоустойчивости в профессиональной среде.

Преимущества

• Высокий механический ресурс - способна работать более чем полмиллиона раз без потери функциональности
• Контакты из AgNI обеспечивают стабильную передачу тока даже при частых включениях
• Простая и узнаваемая форма с вертикальной стрелкой снижает риск ошибки при управлении
• Поддерживает стандартные нормы безопасности EU и US - легко интегрируется в системы соответствия

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Запрещено применять при температурах ниже –5 C или выше +40 C - возможна потеря герметизации и изменение характеристик материалов
• Не рассчитана на частые аварийные срабатывания свыше 3000 операций в час - это снизит срок службы контактов
• Не подходит для управления мощными двигателями или цепями с реактивной нагрузкой выше 4 А

Примеры использования

• Кнопка остановки на станке с ЧПУ - быстрый доступ к экстренной остановке
• Пусковая кнопка на пульте управления конвейером
• Сигнализация начала цикла на упаковочном автомате
• Локальный выключатель освещения в цеховой зоне с ограниченной пылевой нагрузкой

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать габаритам кнопки (обычно 22 мм)
• Используйте кабель с жилами из меди, сечением не меньше 1,5 мм2 - меньшие сечения могут нагреваться при работе на пределе 4 А
• Не затягивайте крепеж слишком сильно - это может повредить пластиковую основу и нарушить герметичность
• При замене старой кнопки убедитесь, что новая модель b100dhod совпадает по типу контактов (нормально разомкнутые/замкнутые) - в данном случае это односторонний переключатель без фиксации
• Для условий повышенной пыли используйте дополнительные защитные колпачки - сама кнопка не имеет защиты от попадания пыли внутрь механизма
