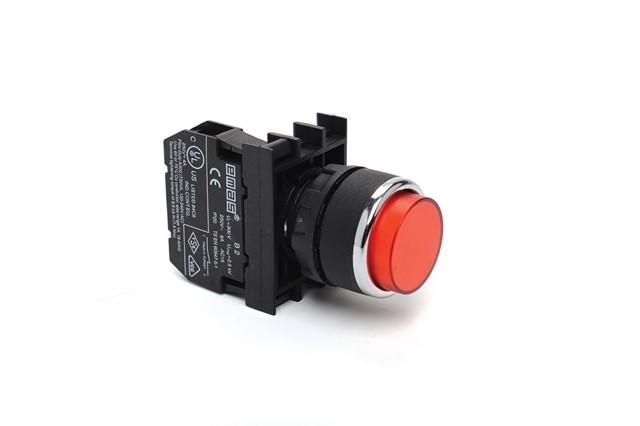

Кнопка выступающая красн. (1НЗ) EMAS B200HK

Кнопка нажимная в сборе (1 нормально замкнутый контакт) от бренда EMAS с артикулом b200hk предназначена для управления цепями управления в автоматизированных системах - например, для запуска, остановки или аварийного отключения оборудования. Эта кнопка отличается простой конструкцией и надёжным контактом, что делает её популярной в промышленной практике.

Назначение и область применения

Кнопка нажимная в сборе (1 нормально замкнутый контакт) используется для коммутации слабых токов в цепях управления. Она применяется там, где требуется фиксированное состояние контакта до момента нажатия - то есть цепь замкнута по умолчанию, и размыкается при воздействии. Подходит для установки на пульты управления, щиты автоматики, станки, конвейеры, насосные станции и другую промышленную технику.

Технические характеристики

• Тип контакта: один нормально замкнутый (NC)
• Конструкция: сборная - корпус, механизм и контакт уже собраны и готовы к монтажу
• Материал корпуса: термостойкий пластик
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Работает в температурном диапазоне от –25C до +55C
• Электрическая нагрузка: рассчитана на управление цепями малой мощности - не для прямого переключения силовой нагрузки

Совместимость и монтаж

Кнопка нажимная в сборе (1 нормально замкнутый контакт) имеет стандартный посадочный диаметр 22 мм - совместима с большинством панельных отверстий для кнопочных устройств. Монтаж осуществляется через фланец с зажимными лапками внутри корпуса. Для подключения используются клеммы с зажимом провода сечением до 2,5 мм2. Кабели рекомендуется защищать гофрой или трубкой, особенно в условиях вибраций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Не предназначен для взрывоопасных сред. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Готовая к установке сборка - не требует самостоятельной компоновки контактов
• Устойчив к механическому износу - срок службы более 1 млн операций
• Чёткий тактильный отклик при нажатии - позволяет точно контролировать действие
• Легко диагностируется: при отказе легко определить, разомкнулся ли контакт

Ограничения применения

• Не использовать во влажных помещениях без дополнительной защиты - IP40 не обеспечивает герметичность
• Нельзя применять для коммутации силовых цепей выше 5 А / 250 В переменного тока
• Не подходит для частого нажатия в условиях высоких вибраций без крепления с демпфирующим элементом
• Не предназначена для работы при температурах ниже –25C или выше +55C

Примеры использования

• Аварийная остановка станка - кнопка всегда замкнута; при нажатии размыкает цепь питания управления
• Запуск конвейера - в составе пульта управления с другими кнопками
• Сигнализация состояния “готов” - в связке с индикатором, когда цепь замкнута

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус кнопки b200hk выступает на 18 мм, чтобы не задеть внутренние детали щита
• Подключайте провода плотно - плохой контакт вызывает нагрев и ложные срабатывания
• Если кнопка будет использоваться вне помещений, установите защитный колпак или поместите её в закрытый шкаф
• Для удобства обслуживания используйте цветовые метки - красный обычно означает “стоп”, зелёный - “пуск”
• При замене аналога - убедитесь, что новый элемент также имеет нормально замкнутый контакт, а не нормально разомкнутый
