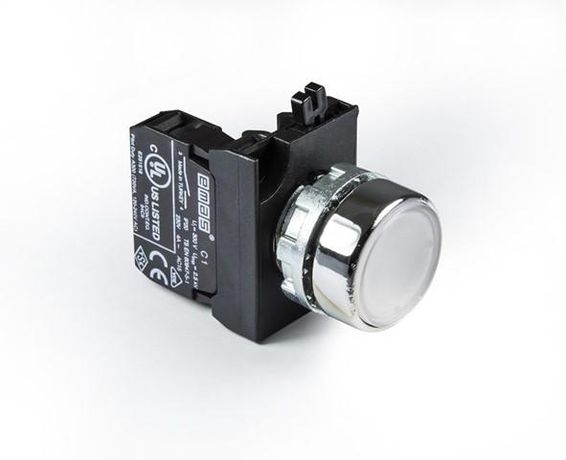

Кнопка нажимная круглая CM100DB (1НО) бел. EMAS

Кнопка нажимная круглая (1 нормально открытый контакт) белая от бренда EMAS с артикулом cm100db - это надёжное устройство управления для цепей постоянного и переменного тока, предназначенное для ручного включения оборудования. Подходит для установки на пультах, щитах и корпусах машин, где требуется механическая кнопка с высокой устойчивостью к окружающей среде.

Назначение и область применения

Эта кнопка используется для замыкания электрической цепи при нажатии - то есть работает как нормально открытый контакт (1НО). Когда пользователь нажимает её, ток проходит через контакты, включая оборудование; при отпускании цепь автоматически размыкается. Применяется там, где нужна простая и надёжная ручная команда: запуск станков, включение насосов, активация сигнализации, управление конвейерами и другим промышленным оборудованием.

Технические характеристики

• Тип контакта: один нормально открытый (1НО)
• Материал корпуса: металл
• Цвет: белый
• Степень защиты: IP65 - полностью защищена от пыли и струй воды под давлением
• Рабочее напряжение: до 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Сопротивление изоляции: не менее 10 МОм (при испытательном напряжении 500 В)
• Механический ресурс: 500 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при максимальной нагрузке
• Максимальная частота нажатий: до 3000 в час без нагрузки, до 1200 в час при полной нагрузке
• Рабочая температура: от –5 C до +40 C
• Подключение проводов: сечением 1,5–2,5 мм2

Совместимость и монтаж

Кнопка нажимная круглая (1 нормально открытый контакт) белая cm100db устанавливается в отверстие диаметром 22 мм - типичный размер для промышленных кнопочных элементов. Для фиксации используется резьбовая гайка на задней части корпуса. Убедитесь, что толщина панели позволяет плотно затянуть гайку без перекоса. Подключаются провода сечением 1,5–2,5 мм2 - зажимы рассчитаны на медные жилы без опрессовки. Не требует внешнего питания - является пассивным коммутационным элементом.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита IP65 обеспечивает работу в условиях повышенной запылённости и возможного воздействия воды - например, на участках мойки, в цехах с орошением или на улице под навесом. Однако не предназначено для длительного погружения в жидкости или работы в агрессивных химических средах.

Преимущества

• Высокая долговечность: механический ресурс в 500 тысяч циклов снижает необходимость частой замены
• Защита IP65 делает её пригодной для сложных условий - пыль, брызги, влажность не влияют на работоспособность
• Металлический корпус повышает ударную прочность и устойчивость к деформации
• Чётко выраженный тактильный отклик при нажатии - удобно использовать даже в перчатках
• Широкий диапазон рабочего тока и мощности - совместима с большинством бытовых и промышленных нагрузок до 2,5 кВт

Ограничения применения

• Не рекомендуется использовать при температурах ниже –5 C или выше +40 C - риск потери герметичности или отказа контактов
• Максимальная частота нажатий при полной нагрузке - всего 1200 в час; частые импульсы свыше этого значения снизят срок службы
• Не предназначена для управления силовыми цепями выше 230 В / 4 А - использование с более мощными нагрузками вызовет оплавление контактов
• Не имеет световой индикации - нельзя использовать там, где необходимо визуальное подтверждение состояния

Примеры использования

• Запуск станка ЧПУ на производстве
• Активация аварийной остановки на конвейере
• Включение освещения в цеху с регулярной мойкой оборудования
• Управление насосом в системе орошения
• Кнопка сброса на контроллерной панели

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 22 мм, чтобы обеспечить герметичность и надёжную фиксацию
• Используйте провода сечением 1,5–2,5 мм2 - меньшее сечение может нагреваться, большее - не войдёт в зажим
• При монтаже в металлическом шкафу убедитесь, что корпус кнопки не замыкает на массу - хотя она изолирована, лишние соединения могут нарушить работу
• Для частого использования (например, на линии сборки) учитывайте предел в 1200 нажатий в час - при необходимости увеличьте количество кнопок или используйте автоматические решения
• Кнопка нажимная круглая (1 нормально открытый контакт) белая cm100db не требует обслуживания, но периодическая проверка целостности корпуса и контактов рекомендована в условиях высокой запылённости
