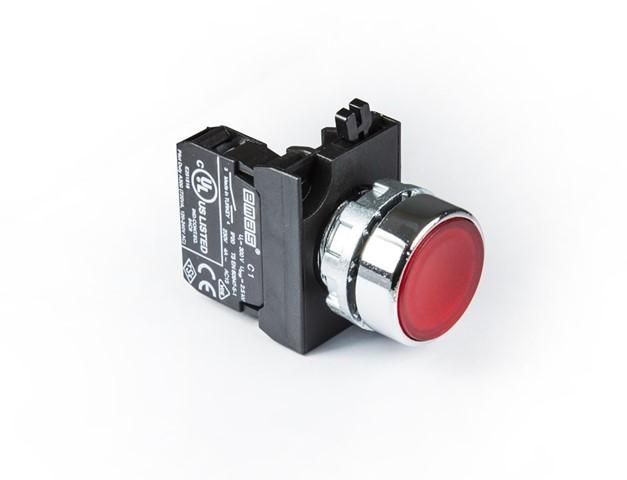

Кнопка нажимная круглая CM100DК (1НО) красн. EMAS CM100DK

Кнопка нажимная круглая CM100DК (1НО) красная - надёжный кнопочный выключатель в сборе от бренда EMAS, предназначенный для управления оборудованием в условиях повышенной запылённости и влаги. Подходит для установки на пультах, щитах и корпусах машин, где важна долговечность и защита от внешних воздействий.

Назначение и область применения

Этот кнопочный выключатель используется для ручного включения и выключения электрических цепей. Одиночный нормально замкнутый контакт (1НО) позволяет управлять устройствами при нажатии - например, запускать двигатель, включать свет или сигнализацию. Применяется в промышленной автоматизации: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, требующих жёсткой защиты от пыли и воды.

Технические характеристики

• Тип контакта: один нормально открытый (1НО)
• Цвет: красный
• Форма: круглая, металлическая
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Максимальная частота нажатий: 3000 в час без нагрузки, 1200 в час при максимальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В)
• Подключение проводов: сечение 1,5–2,5 мм2

Совместимость и монтаж

Кнопка нажимная круглая CM100DК (1НО) красная монтируется в отверстие диаметром 22 мм - стандартный размер для промышленных кнопочных выключателей. Устанавливается через фланец с зажимными лапками внутри панели. Для герметичности рекомендуется использовать уплотнительное кольцо, входящее в комплект. Подключение осуществляется к клеммам с зажимами для проводов 1,5–2,5 мм2. Не требуется дополнительное питание - работает как механический переключатель.

Безопасность и стандарты

Изделие соответствует требованиям к защите IP65, что обеспечивает безопасную работу в средах с высокой влажностью, пылью или возможным мытьём оборудования струями воды. Соответствие параметрам коммутационной способности (4 А, 2,5 кВт) гарантирует надёжное управление нагрузками в бытовых и промышленных сетях 230 В. Конструкция выполнена из прочного металла, исключающего деформацию при ударах и вибрации.

Преимущества

• Высокая механическая стойкость - выдерживает до полумиллиона нажатий
• Защита IP65 делает её пригодной для агрессивных условий - пыль, влага, мойка
• Металлический корпус повышает устойчивость к повреждениям и вибрации
• Чётко очерченный рабочий диапазон температур - подходит для холодных цехов и теплых помещений
• Универсальное сечение проводов (1,5–2,5 мм2) упрощает подключение

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - риск снижения надёжности контактов
• Максимальная частота нажатий при нагрузке - 1200 в час; более частые операции могут снизить срок службы
• Не рассчитана на постоянную работу в условиях погружения в воду - IP65 не означает водонепроницаемости при длительном затоплении
• Не подходит для управления цепями с высокими импульсными токами (например, светодиодные драйверы, силовые преобразователи)

Примеры использования

• Запуск и остановка станка на производстве
• Аварийная остановка конвейера
• Включение освещения в цеху с регулярной мойкой полов
• Управление насосом в условиях сырого помещения
• Пульт управления на линии упаковки

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, чтобы обеспечить плотную посадку и сохранить степень защиты IP65
• Используйте провода сечением не меньше 1,5 мм2 и не больше 2,5 мм2 - большие провода не войдут в клеммы
• При установке в металлические панели убедитесь, что корпус кнопки не замыкается на землю - это может вызвать ложные срабатывания
• Для частого использования (более 800 операций в день) рекомендуется периодическая проверка состояния контактов
• CM100DК (1НО) красная от EMAS совместима со всеми стандартными креплениями и крышками для кнопок 22 мм - можно менять цвет или тип контакта, сохранив корпус
