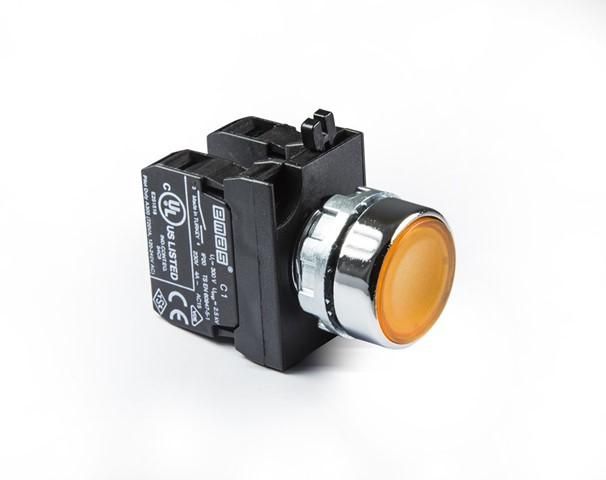

Кнопка нажимная круглая CM102DS (1НО+1НЗ) желт. EMAS

Кнопка нажимная круглая (1НО+1НЗ) желтая от бренда EMAS с артикулом cm102ds предназначена для управления электрическими цепями в автоматизированных системах - например, для запуска и остановки оборудования на производстве.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими устройствами. Комбинация из одного нормально открытого (НО) и одного нормально замкнутого (НЗ) контактов позволяет одновременно управлять двумя цепями - например, включить один контур и выключить другой. Подходит для установки на пульты управления, щиты и корпуса станков, конвейеров, насосов и других промышленных механизмов.

Технические характеристики

• Форма: круглая
• Цвет: жёлтый
• Конфигурация контактов: 1 НО + 1 НЗ
• Тип действия: механический, моментальный возврат
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)

Совместимость и монтаж

Кнопка cm102ds устанавливается в стандартное отверстие диаметром 16 мм. Крепление осуществляется с помощью фланца и гайки с тыльной стороны панели. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Убедитесь, что толщина панели соответствует возможности плотного закрепления - рекомендованная толщина от 1 до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено в соответствии с международными стандартами IEC 60947-5-1 для коммутирующих устройств управления.

Преимущества

• Жёлтый цвет обеспечивает высокую видимость - удобно для аварийных или экстренных команд.
• Комбинированная контактная группа (НО+НЗ) снижает необходимость установки двух отдельных кнопок.
• Устойчив к механическому износу - рассчитана на более чем 1 млн операций.
• Простая замена: не требует перепайки, достаточно отсоединить провода и выкрутить гайку.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита.
• Не имеет защиты от воды выше IP40 - не устанавливайте в условиях постоянного попадания жидкости или повышенной влажности без дополнительного кожуха.
• Не рекомендуется использовать в цепях с током свыше 5 А или напряжением выше 250 В переменного тока.

Примеры использования

• Старт/стоп двигателя конвейера - НО замыкает цепь питания, НЗ размыкает цепь сигнализации.
• Аварийная остановка станка - жёлтый цвет сразу выделяет кнопку среди остальных.
• Переключение режимов работы оборудования с использованием одной точки управления.

Практические советы

• При монтаже проверьте, чтобы провода не пережимались при затяжке гайки - это предотвращает повреждение изоляции.
• Если кнопка работает в условиях вибраций, используйте герметичную прокладку под фланцем.
• Для долговечности не применяйте силовые воздействия - нажимайте мягко, без ударов.
• При замене старой кнопки совпадайте тип контактов: 1НО+1НЗ - так сохранится логика управления системы.
