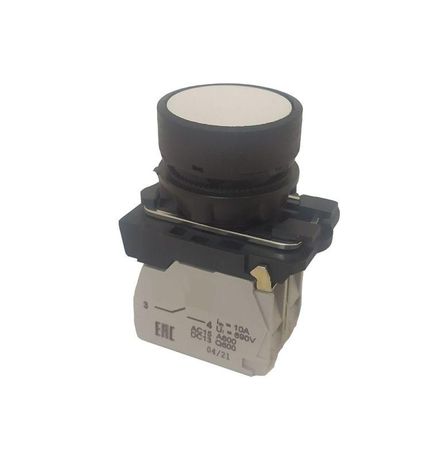

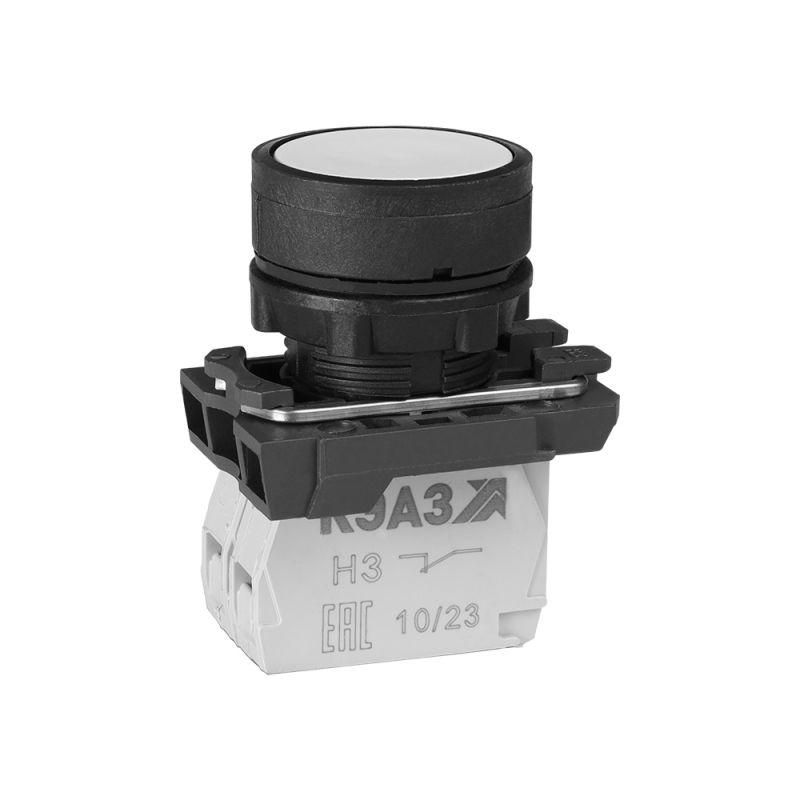

Выключатель кнопочный КМЕ4111м-белый-1но+1нз-цилиндр-IP40| 274150 | КЭАЗ

Кнопка нажимная белая 1нормально-открытый + 1нормально-замкнутый цилиндр IP40 от КЭАЗ - компактное устройство управления с двумя контактными группами для коммутации цепей до 660 В AC. Подходит для установки на панели оборудования, где требуется одновременный контроль за включением и выключением. Артикул 274150 - надёжное решение из серии Устройства подачи команд и сигналов.

Назначение и область применения

Кнопка нажимная белая 1нормально-открытый + 1нормально-замкнутый цилиндр IP40 используется для ручного управления электрическими цепями. Одна группа контактов замыкается при нажатии (НО), другая - размыкается (НЗ). Это позволяет управлять двумя функциональными цепями сразу: например, включить двигатель и одновременно отключить световой индикатор. Применяется в пультах управления станков, конвейеров, систем автоматизации и распределительных щитах.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Рабочее напряжение: до 660 В переменного тока (AC), частота 50/60 Гц
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Диаметр отверстия для монтажа: 23 мм
• Тип толкателя: цилиндрический, плоский
• Механизм: пружинно-возвратный, самовозврат после нажатия
• Способ подключения: винтовые зажимы
• Цвет корпуса: белый; цвет переднего кольца: чёрный
• Количество постов: один
• Форма линзы: круглая

Совместимость и монтаж

Кнопка нажимная белая 1нормально-открытый + 1нормально-замкнутый цилиндр IP40 монтируется через отверстие 23 мм в лицевой панели. Переднее черное кольцо обеспечивает плотную фиксацию и эстетичный вид. Для установки потребуется стандартный крепёж - болты или гайки, совпадающие с типом корпуса. Подключение осуществляется через винтовые зажимы: провода сечением до 2,5 мм2 подходят без проблем. Не требует специальных инструментов, кроме отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям к управлению в условиях промышленной среды. Степень защиты IP40 предотвращает попадание твёрдых частиц размером свыше 1 мм, но не защищает от брызг, пыли или влаги. Поэтому не применяется во влажных помещениях, на улице или в местах с высокой запылённостью. Номинальное напряжение 660 В AC соответствует классическим промышленным сетям, что делает её безопасной для работы в щитах и пультах.

Преимущества

• Два типа контактов в одном корпусе - экономия места и упрощение схемы
• Автоматический возврат - не требует удерживания кнопки
• Чёткая тактильная реакция при нажатии
• Чёрное переднее кольцо повышает контрастность и удобство визуального определения положения
• Произведена КЭАЗ - проверенная надёжность в промышленном применении

Ограничения применения

• Не предназначена для использования в условиях повышенной влажности, мытья струёй воды или в пыльных средах - IP40 недостаточно
• Подходит только для переменного тока (AC); не работает с постоянным током выше 250 В
• Не имеет индикации состояния - нельзя визуально определить, замкнуты контакты или разомкнуты
• Максимальное напряжение 660 В - не подходит для высоковольтных систем (например, 1 кВ и выше)

Примеры использования

• Пульт управления станком: одна кнопка включает питание (НО) и отключает аварийную сигнализацию (НЗ)
• Система конвейера: запуск двигателя (НО) и одновременное отключение тормоза (НЗ)
• Щит управления: комбинированный сигнал старта/останова в автоматических линиях
• Аппараты с двухпозиционным управлением - например, “пуск” и “сброс” в одной точке

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки 274150 от КЭАЗ требует минимум 25–30 мм свободного пространства за панелью
• Перед подключением убедитесь, что провода зачищены на 8–10 мм и затянуты равномерно - слабый контакт вызывает нагрев
• Не используйте эту кнопку там, где возможны удары или механические нагрузки - она не рассчитана на взрывозащиту или усиленную прочность
• Для условий с пылью или влагой выбирайте модели с IP65/IP67 - эта версия (IP40) только для сухих помещений
• При замене аналога - всегда сверяйте количество контактов и тип механизма. Модель 274150 уникальна сочетанием НО+НЗ в одном посте
