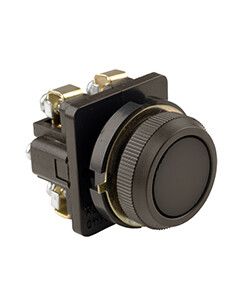

Выключатель кнопочный КЕ-011 У3 исп.2 1НО+1НЗ цилиндр 10А IP40 660В черн. Электротехник ET502424

Выключатель кнопочный КЕ-011 У3 исп.2, черный, 1з+1р, цилиндр, IP40, 10А, 660В от бренда Электротехник - это надёжный элемент управления для цепей сигнализации и автоматики в промышленном оборудовании. Подходит для монтажа на панели, работает с переменным и постоянным током, имеет цилиндрический толкатель и металлическое переднее кольцо.

Назначение и область применения

Выключатель кнопочный КЕ-011 У3 исп.2 предназначен для ручного включения и выключения управляющих цепей в системах автоматизации. Применяется в пультах управления, щитах и панелях оборудования, где требуется простое и надёжное управление - например, на станках, конвейерах, насосных станциях и линиях сборки. Работает с переменным током до 660 В и постоянным до 440 В, что делает его универсальным для большинства промышленных задач.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение: до 660 В AC / до 440 В DC
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р)
• Тип толкателя: цилиндрический, высокий
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Диаметр отверстия для монтажа: 30 мм
• Цвет: чёрный
• Материал переднего кольца: металл
• Климатическое исполнение: У2 - для работы в помещениях с умеренным климатом
• Способ монтажа: на лицевую панель через винтовое крепление
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель КЕ-011 У3 исп.2 монтируется в панель через круглое отверстие диаметром 30 мм. Для установки используется винтовое крепление - болты затягиваются сзади, обеспечивая плотную посадку. Переднее кольцо из металла защищает корпус и улучшает эргономику. Совместим со стандартными панелями толщиной до 8 мм. Не требует специальных инструментов - достаточно отвёртки. Кабель подключается к контактам с помощью винтовых зажимов - максимальное сечение жилы не указано, рекомендуется использовать провода до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2003, который регламентирует безопасность кнопочных аппаратов в промышленной автоматике. Наличие металлического переднего кольца снижает риск повреждения при механическом воздействии. Выключатель не имеет функции фиксации - предотвращает случайное включение при вибрации, так как кнопка всегда возвращается в исходное состояние. Однако степень защиты IP40 не гарантирует защиту от влаги - не используйте в условиях повышенной влажности или на улице.

Преимущества

• Металлическое переднее кольцо увеличивает долговечность и устойчивость к износу
• Цилиндрическая форма толкателя обеспечивает точное нажатие даже в ограниченном пространстве
• Отсутствие фиксации минимизирует риск ошибочного включения
• Поддержка как переменного, так и постоянного тока расширяет возможности применения
• Простая конструкция снижает вероятность отказа и упрощает обслуживание

Ограничения применения

• Не подходит для открытых площадок или помещений с высокой влажностью - IP40 не защищает от брызг и пара
• Не предназначен для длительного удерживания в нажатом состоянии - только импульсное управление
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная обратная связь
• Климатическое исполнение У2 ограничивает работу при температуре ниже -10 C и выше +40 C

Примеры использования

• Кнопка “Старт” и “Стоп” на пульте управления станком
• Автоматический сброс системы на линии производства
• Управление освещением в цеху через внешний пульт
• Запуск/остановка насоса в системе водоснабжения
• Сигнализационные кнопки в шкафах управления

Практические советы

• При монтаже проверьте глубину отверстия - высокая конструкция кнопки требует достаточного свободного пространства сзади
• Используйте герметичные прокладки, если монтируете в среду с пылью - хотя IP40 не защищает от жидкости, он задерживает крупную пыль
• Не путайте с кнопками с фиксацией - этот тип работает только при нажатии, не остаётся включённым
• Для многократного использования в аварийных ситуациях выбирайте модели с более высокой степенью защиты (например, IP65)
• Проверяйте совпадение цвета с другими элементами панели - чёрный цвет хорошо сочетается с большинством корпусов, но может не подходить для ярких интерфейсов
