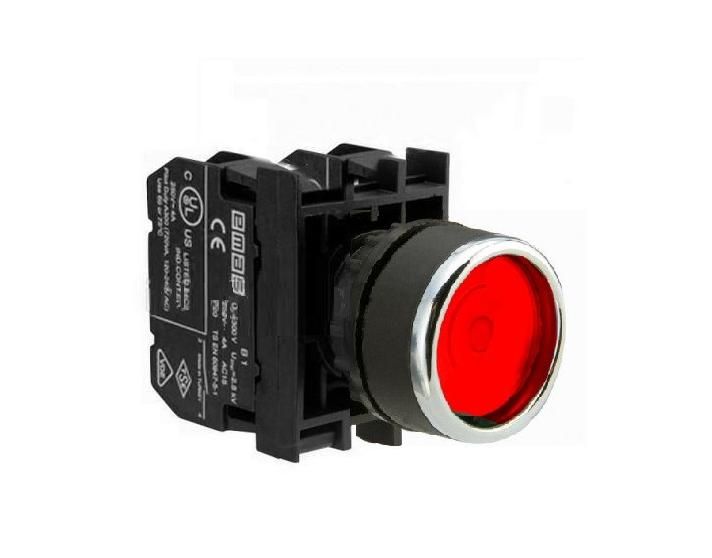

Кнопка с фиксацией B102FК (1НО+1НЗ) красн. EMAS B102FK

Кнопка с фиксацией 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) красная от бренда EMAS, артикул b102fk - это надёжный коммутационный элемент для управления цепями сигнализации, питания и контроля в промышленных системах. Устройство сочетает механическую устойчивость, огнестойкую конструкцию и простоту монтажа, что делает его популярным решением в электрощитах и на оборудовании с высокими требованиями к безопасности.

Назначение и область применения

Кнопка с фиксацией 1 НО + 1 НЗ предназначена для ручного управления электрическими цепями. Каждое нажатие переключает два контакта одновременно: один замыкает цепь (НО), другой размыкает (НЗ). Это позволяет использовать её в схемах аварийной остановки, запуска оборудования, блокировок и индикации состояния. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных станций и других промышленных объектах. Красный цвет соответствует стандартам безопасности - указывает на аварийную или критическую функцию.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка b102fk устанавливается в стандартные отверстия диаметром 22 мм, типичные для промышленных кнопочных постов. Кабель подключается через зажимы с фиксацией - достаточно зачистить жилы на 8–10 мм и затянуть винты. Возможна установка в любом положении: вертикально, горизонтально или под углом - конструкция не требует ориентации по гравитации. Для подсветки предусмотрено дополнительное подключение (не входит в базовую комплектацию, требуется отдельный модуль). Корпус выполнен из самозатухающего полиамида V0, совместим с большинством металлических и пластиковых панелей.

Безопасность и стандарты

Кнопка EMAS b102fk соответствует международным стандартам UL 508, TS EN 60947-5-1 и VDE 0660. Все пластиковые детали выполнены из поликарбоната с классом огнестойкости V0 - материал не поддерживает горение и самотушится. Диэлектрическая прочность обеспечивает защиту от пробоя даже при кратковременных скачках напряжения. Соответствие стандартам гарантирует допуск к использованию в промышленных системах Евросоюза и США.

Преимущества

• Два контакта в одном устройстве - снижают количество компонентов в схеме
• Высокий ресурс (100 тыс. операций) - долгий срок службы без обслуживания
• Минимальный нагрев при работе - безопасно в плотных щитах
• Огнестойкий корпус V0 - повышает пожаробезопасность системы
• Гибкость монтажа - можно устанавливать в любом направлении
• Подходящий диапазон сечений кабеля (1,5–2,5 мм2) - совместим с распространёнными проводами

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 исключает воздействие воды, пара или моющих средств
• Работает только в температурном диапазоне от –5 C до +40 C - не подходит для холодильных камер или летних улиц без защиты
• Максимальный ток 4 А - нельзя применять для управления мощными нагрузками выше этого значения (например, двигатели >1 кВт)
• Не имеет встроенной подсветки - для индикации нужен внешний модуль

Примеры использования

• Аварийная остановка станка: красная кнопка с фиксацией размыкает питание и замыкает сигнал тревоги
• Переключение режимов работы конвейера: одна цепь выключает автоматический режим, другая активирует ручной
• Система блокировки доступа: кнопка фиксируется в нажатом состоянии, пока не будет сброшена ключом или паролем
• Щит управления насосной станцией: управление включением/выключением с индикацией состояния

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - меньшие жилы могут перегреваться, большие не войдут в зажим
• Не применяйте в местах с высокой запылённостью вне помещений - IP50 не предохраняет от попадания пыли внутрь механизма
• Для длительной эксплуатации в условиях частых срабатываний проверяйте состояние контактов каждые 10–15 тысяч операций
• Если нужна подсветка - выбирайте совместимый модуль от EMAS, который легко крепится к основному корпусу
• Проверьте соответствие диаметра отверстия в панели - стандарт 22 мм, но некоторые панели имеют точные допуски +-0,3 мм
