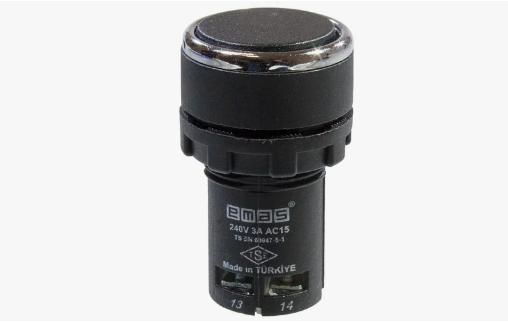

Кнопка нажимная круглая черн. (1НО+1НЗ) EMAS B102DH

Кнопка нажимная круглая черная (1 нормально открытый + 1 нормально закрытый контакт) в сборе от бренда EMAS с артикулом b102dh предназначена для управления цепями автоматизации - например, запуска и остановки оборудования. Её ключевая особенность - сочетание двух типов контактов и встроенной световой индикации в одном компактном корпусе.

Назначение и область применения

Эта кнопка используется там, где требуется одновременно замыкать одну цепь и размыкать другую - например, для команд «Старт» и «Стоп» на пульте управления. Подходит для станков, конвейеров, насосных систем, автоматических линий и других устройств промышленной автоматизации. Интегрируется в панели управления благодаря компактному формату и возможности подключения подсветки.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Функция: без фиксации (мгновенное возвращение в исходное положение)
• Материал кнопки: поликарбонат - прочный, устойчивый к механическим нагрузкам
• Корпус: огнестойкий материал V0 PA6 (полиамид с классом самозатухания V0)
• Подсветка: возможность подключения внешнего блока индикации (светодиод)
• Защита контактов: защищённые кабельные вводы, предотвращают попадание пыли и влаги
• Тепловыделение: минимальное - обеспечивает долгий срок службы даже при частых срабатываниях

Совместимость и монтаж

Кнопка b102dh имеет модульную конструкцию: корпус и контактный блок соединяются последовательно, как элементы конструктора. Это упрощает замену контактов без полного демонтажа устройства. Монтаж осуществляется через стандартное отверстие диаметром 22 мм - совместима с большинством панелей управления. Для подсветки необходимо подключить отдельный источник питания (не входит в комплект). Кабельные вводы позволяют провести провода прямо через корпус, исключая необходимость в дополнительных муфтах.

Безопасность и стандарты

Корпус выполнен из материала V0 PA6, соответствующего требованиям UL94 по огнестойкости. Конструкция снижает риск возгорания при перегрузках. Защищённые кабельные вводы повышают безопасность при работе в условиях высокой влажности или пыли. Светодиоды защищены от перегрузок, что продлевает срок службы индикации.

Преимущества

• Два типа контактов в одной кнопке - экономят место на панели и уменьшают количество компонентов
• Упрощённый монтаж за счёт модульной системы - можно менять только контактный блок, не трогая корпус
• Высокая надёжность: материалы выдерживают частые нажатия и температурные колебания
• Индикация состояния позволяет визуально контролировать активацию команды
• Низкая теплопередача - кнопка остаётся холодной даже после длительной работы

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Подсветка требует отдельного источника питания - не работает автономно
• Работает только при постоянном токе до 5 А / переменном до 3 А - не рассчитана на мощные нагрузки
• Не имеет защиты от погружения - IP-класс не указан, не рекомендовано использование в сырых помещениях без дополнительной герметизации

Примеры использования

• Пульт управления станком: одна кнопка - «пуск» (замыкает цепь через НО), вторая функция - «останов» (размыкает цепь через НЗ)
• Автоматическая линия: кнопка b102dh управляет реле, которое переключает режимы работы
• Щит управления: встроенная подсветка показывает, когда команда активна - удобно в условиях плохого освещения

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен быть 22 мм для правильной посадки кнопки
• Для подсветки используйте напряжение 12–24 В постоянного тока - это оптимальный диапазон для светодиодов в этой модели
• Если кнопка будет работать в условиях вибраций, дополнительно закрепите её контргайкой или хомутом
• Не применяйте силовые провода сечением более 2,5 мм2 - они не поместятся в кабельные вводы
• При замене контактов - отключите питание. Блок контактов легко снимается без инструментов
