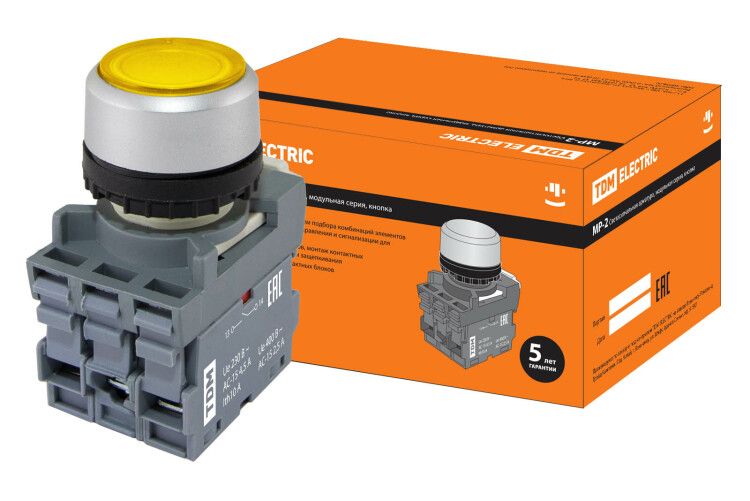

Кнопка с фиксацией MP2-21Y(LED) в сборе d22мм/220В 1з+1р желтая | SQ0747-0023 TDM

Кнопка с фиксацией MP2-21Y(LED) в сборе диаметр 22 мм от TDM ELECTRIC - это надёжный элемент управления с индикацией для коммутации цепей переменного тока. Артикул sq0747-0023 подходит для установки в панели управления, где требуется визуальный контроль состояния кнопки.

Назначение и область применения

Кнопка с фиксацией MP2-21Y(LED) в сборе предназначена для ручного включения и выключения электрических цепей управления. Её используют там, где важно сохранить положение кнопки после нажатия - например, для запуска/останова оборудования, включения аварийной сигнализации или управления технологическими процессами. Применяется в промышленности, на объектах инфраструктуры и в строительстве. Жёлтый цвет указывает на предупредительную функцию - часто используется для сигналов «готово», «запущено» или «внимание».

Технические характеристики

• Диаметр корпуса: 22 мм - стандартный размер для монтажа в панелях с отверстием под 22 мм
• Рабочее напряжение: 220 В переменного тока - оптимально для сетей 220–240 В
• Контакты: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР) - позволяет управлять двумя цепями одновременно
• Индикация: встроенная светодиодная лампа - светится при включении, обеспечивает визуальную обратную связь
• Фиксация: механическая - кнопка остаётся в нажатом состоянии до вторичного нажатия
• Цвет: жёлтый - соответствует стандартным цветовым кодам для предупреждающих команд

Совместимость и монтаж

MP2-21Y(LED) в сборе совместима со стандартными панельными отверстиями диаметром 22 мм. Монтаж осуществляется путём вставки в отверстие и фиксации с помощью штатного крепления - зажимного кольца, которое затягивается сзади. Контактные блоки уже собраны и не требуют дополнительной сборки. Подключение проводов - к клеммникам с зажимами, доступным после снятия крышки. Инструменты не нужны - всё выполняется руками.

Безопасность и стандарты

Кнопка рассчитана на работу с напряжением до 660 В, что выше заявленных 220 В - даёт запас по безопасности. Соответствует требованиям к устройствам управления в промышленном оборудовании. Однако не имеет указанной степени защиты IP - не предназначен для открытых площадок или мест с высокой влажностью, пылью или брызгами воды.

Преимущества

• Уже собранный модуль - экономит время на монтаже
• Светодиодная индикация снижает риск ошибок оператора
• Жёлтый цвет легко распознаётся даже издалека
• Механическая фиксация исключает случайное отпускание кнопки
• Два типа контактов позволяют использовать одну кнопку для сложных схем управления

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или воздействия жидкостей - отсутствует защита IP
• Подходит только для цепей управления, не для силовых нагрузок выше 5 А
• Светодиод работает только при наличии питания - не светится при отключённой сети
• Не рекомендован для частого циклического использования более 10 раз в минуту - возможен перегрев контактов

Примеры использования

• Запуск насоса на водонапорной станции - кнопка остаётся в нажатом состоянии до остановки
• Аварийный сброс на конвейере - жёлтый цвет сразу привлекает внимание
• Включение системы вентиляции в помещении - индикация показывает, что система активна
• Управление освещением в цеху - один контакт включает свет, второй отключает звуковой сигнал

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не зафиксируется
• При подключении используйте провода сечением 0,5–1,5 мм2 - они подходят по размеру клемм
• Не применяйте кнопку вне закрытых щитов - она не защищена от внешней среды
• Если нужна другая цветовая индикация - выбирайте аналоги из серии MP2 с другими цветами (красный, зелёный)
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно при частых включениях
