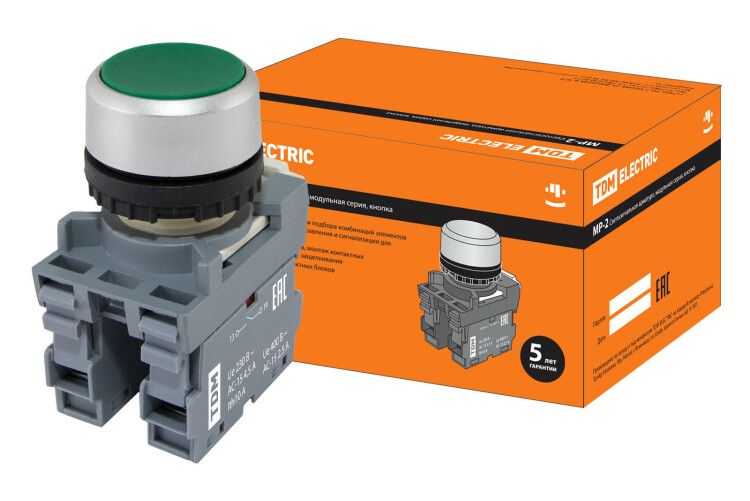

Кнопка с фиксацией MP2-20G в сборе d22мм 1з+1р зеленая | SQ0747-0008 TDM

Кнопка с фиксацией в сборе d22мм 1з+1р зеленая MP2-20G от TDM ELECTRIC - это компактный элемент управления с механической фиксацией, предназначенный для включения и выключения цепей управления в промышленном оборудовании. Артикул SQ0747-0008 обеспечивает надежную работу в условиях повышенной вибрации и запыленности.

Назначение и область применения

Кнопка с фиксацией в сборе MP2-20G используется для ручного управления электрическими цепями постоянного или переменного тока до 660 В. Подходит для систем автоматизации, где требуется удержание состояния после нажатия - например, запуск/остановка оборудования, аварийные остановы, включение световой сигнализации.

Области применения: промышленные станки, конвейеры, системы вентиляции, насосные станции, объекты ЖКХ и строительной инфраструктуры. Устанавливается в щиты управления, пульты оператора, корпуса машин.

Технические характеристики

• Диаметр корпуса: 22 мм
• Тип контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Цвет кнопки: зеленый
• Максимальное напряжение: до 660 В переменного тока
• Фиксация: механическая - кнопка остается в нажатом положении до вторичного нажатия
• Степень защиты: IP65 (защита от пыли и струй воды из любого направления)

Совместимость и монтаж

MP2-20G совместим со стандартными отверстиями диаметром 22 мм в панелях управления. Монтаж осуществляется путем вставки в отверстие и фиксации с помощью штатного крепежного кольца - инструменты не требуются.

Контактный блок подключается через защелкивающийся разъем - можно менять или заменять блок без демонтажа всей кнопки. Это позволяет быстро обслуживать устройство даже в труднодоступных местах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Защита IP65 гарантирует устойчивость к внешним воздействиям: пыли, брызгам воды, перепадам температур. Контакты рассчитаны на долговременную работу при нагрузках, характерных для цепей управления.

Преимущества

• Удобная механическая фиксация - не требует постоянного удерживания кнопки
• Запатентованная система быстрого подключения контактного блока - снижает время сервисного обслуживания
• Высокая степень защиты IP65 - подходит для агрессивных сред
• Яркий зеленый цвет - легко распознаётся как сигнал “вкл” или “готовность”
• Габариты 22 мм - стандартизированы, подходят ко всем типовым панелям

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 660 В - использовать только в цепях управления
• Работает в пределах температур от -25C до +55C - не рекомендуется для экстремальных условий (например, печи, холодильные камеры)
• Не взрывозащищен - нельзя применять во взрывоопасных зонах без дополнительной защиты
• Контакты не рассчитаны на высокие импульсные токи - не подходит для частых включений мощных двигателей без дополнительных контакторов

Примеры использования

• Запуск конвейера - зеленая кнопка с фиксацией включает режим работы и остаётся нажатой до остановки
• Аварийный сброс - кнопка возвращается в исходное состояние при повторном нажатии
• Система освещения в цеху - кнопка включает свет и сохраняет состояние, пока не будет снова нажата
• Пульт управления насосной станцией - сочетание зеленой кнопки с фиксацией и красной кнопки сброса

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или повреждение корпуса
• При подключении используйте провода сечением не менее 0,75 мм2 - для надежного контакта в условиях вибрации
• Не затягивайте крепежное кольцо слишком сильно - это может деформировать резиновые уплотнители и снизить степень защиты IP65
• При необходимости замены контактного блока - просто потяните его назад, чтобы отщелкнуть, и вставьте новый
• Для длительной эксплуатации в пыльных помещениях периодически протирайте поверхность кнопки - грязь может препятствовать её возврату в исходное положение
